| ব্র্যান্ড নাম: | GKG |
| মডেল নম্বর: | G5 |
| MOQ.: | ১টি সেট |
| মূল্য: | negotiable |
| অর্থ প্রদানের শর্তাবলী: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| সরবরাহের ক্ষমতা: | প্রতি মাসে 100 সেট |

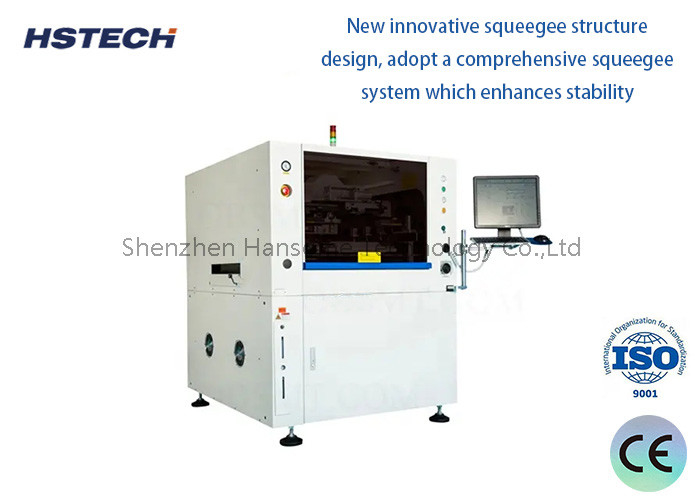

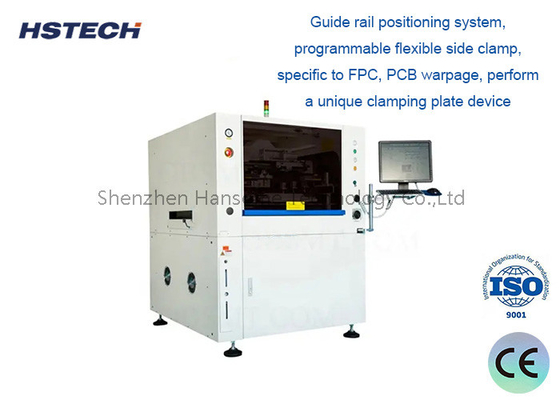

ম্যাগনেটিক পিন/সপোর্ট ব্লক ও আর-এল ট্রান্সপোর্ট সহ এসএমটি পেস্ট প্রিন্টার
স্পেসিফিকেশন
| মডেল | জি৫ |
| স্টেনসিলের আকার | 370x370mm ((মিনিট আকার) |
| 737x737mm ((সর্বোচ্চ আকার) | |
| ২০-৪০ মিমি (ঠান্ডা) | |
| সর্বাধিক পিসিবি আকার | ৪০০x৩৪০ মিমি |
| পিসিবি আকার মিনি | ৫০x৫০ মিমি |
| পিসিবি বেধ | 0.৪-৬ মিমি |
| পিসিবি ওয়ারপেজ | সর্বাধিক ১% পিসিবি ডায়াগনাল |
| পরিবহন উচ্চতা | 900±40 মিমি |
| পরিবহণের দিক | L-R, R-L |
| পরিবহণের গতি | সর্বোচ্চ 1500mm/s, নিয়ন্ত্রিত হতে পারে |
| পরিবহন পদ্ধতি | এক পর্যায়ে |
| প্রস্থের সমন্বয় | স্বয়ংক্রিয় |
| I/O ইন্টারফেস | এসএমইএমএ |
| পিসিবি অবস্থান (সমর্থন পদ্ধতি) | চৌম্বকীয় পিন/সমর্থন ব্লক/উপরে-নীচে টেবিল |
| পিসিবি ক্ল্যাম্পিং সিস্টেম |
উপরের clamping / পাশ clamping উপর পেটেন্ট
|
| প্রিন্ট হেড |
দুটি স্বাধীন মোটরযুক্ত প্রিন্টার হেড
|
|
সিকিউজি চাপ
|
0.5~10 কেজি (প্রোগ্রাম কন্ট্রোল)
|
|
মুদ্রণের গতি
|
৬-২০০ মিমি/সেকেন্ড
|
|
মুদ্রণ মোড
|
একবার / দুবার
|
|
স্কিউজি টাইপ
|
রবার/স্টিলের স্কুইজি ব্লেড ((কোণ 45°/55°/60°)
|
|
পরিষ্কারের ব্যবস্থা
|
শক্তিশালী ভ্যাকুয়াম শোষণ, শুকনো, ভিজা, ভ্যাকুয়াম তিন মোড
|
|
CCD FOV
|
৮x৬ মিমি
|
| মেশিন সেট রেঞ্জ |
এক্সঃ ± 3 মিমি, ওয়াইঃ ± 7 মিমি, θ: ± 2°
|
| দৃষ্টি |
আপ / ডাউন অপটিক্স কাঠামো / সিসিডি / জ্যামিতি প্যাটার্ন ম্যাচ
|
পুরো মেশিনের স্পেসিফিকেশন
|
পুনরাবৃত্তি অবস্থান নির্ভুলতা
|
±0.01 মিমি
|
|
মুদ্রণের নির্ভুলতা
|
±0.025 মিমি
|
|
চক্র সময়
|
< ৮ সেকেন্ড
|
|
পণ্য পরিবর্তন
|
পুরাতনঃ<3 মিনিট,নতুনঃ<5 মিনিট |
|
বায়ু সরবরাহ
|
৪-৬ কেজি/সেমি
|
| পাওয়ার সাপ্লাই |
এসিঃ 220±10%, 50/60HZ, 2.5KW
|
| নিয়ন্ত্রণ পদ্ধতি | পিসি |
| অপারেটিং সিস্টেম |
উইন্ডোজ এক্সপি/উইন৭
|
|
মেশিনের মাত্রা
|
1140 ((L) x 1364 ((W) x 1404 (H) মিমি
|
|
মেশিনের ওজন
|
আনুমানিকঃ প্রায় ১ হাজার কেজি |
বৈশিষ্ট্য
1.All নতুন 3 য় প্রজন্মের স্টেনসিল এক্স বিম কাঠামো, solderpaste অপারেটর যোগ করুন আরো সুবিধাজনক এবং সঠিক স্থান স্টীল জাল; নতুন টাইপ টর্ক এক্স বিম, solderpaste এবং ধুলো জমা সমাধান,মেশিনের ব্যবহারের সময় বাড়ানো;
2. চাপ ডিভাইস উপর স্কেলযোগ্য, PCB মুদ্রণ সহজ বিকৃতির কারণে ট্যাবলেট করতে পারেন, একটি সামান্য সময় জন্য চাপ ব্যবহার করতে হবে না আবার ফিরে করতে পারেন।পণ্যের নমনীয় ব্যবহার অনুযায়ী.
3. পুরো মেশিনটি আমদানি করা স্ব-লুব্রিকেটিং গাইড রেল ব্যবহার করে, গাইড রেলকে লুব্রিকেন্ট যুক্ত করার দরকার নেই, পাঁচ বছরের মধ্যে গাইড বিনামূল্যে রক্ষণাবেক্ষণের পাঁচ বছরের মধ্যে।
4.X Y1 Y2 মার্কিন হাইডন লিনিয়ার মোটর, জাপানি যথার্থ ড্রাইভ স্ক্রু, স্ব-লুব্রিকেটিং গাইড রেল, নির্ভুলতা নিশ্চিত করার জন্য।
5. নেট ফ্রেম Y স্বয়ংক্রিয়ভাবে সনাক্ত করতে, দ্রুত স্বয়ংক্রিয় স্টেনসিল counterpoint বুঝতে পারেন;
6. উচ্চ-শক্তির ইস্পাত ব্যবহার করে বাঁকা ব্লেড বিম, মুদ্রণ মাথার স্থিতিশীলতা নিশ্চিত করার জন্য মুদ্রণ প্রক্রিয়ায়; ভাসমান টাইপ স্ক্র্যাপার সিস্টেম, অনন্য ইলাস্টিক স্ট্যাশ ডিভাইস,স্ক্র্যাপার ড্রপ প্রক্রিয়া স্টেনসিল এবং স্ক্র্যাপার খুব ভাল সুরক্ষা করতে পারেন.
![]()
