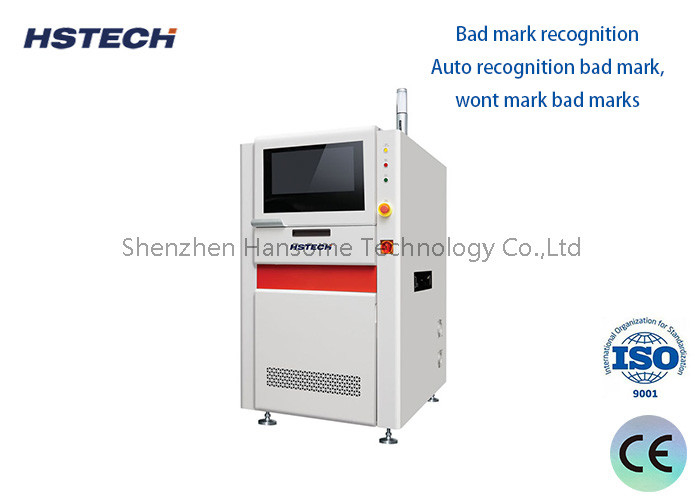

উন্নত সিসিডি মার্ক পয়েন্ট অবস্থান বারকোড পাঠ্য পিসিবি হ্যান্ডলিং সরঞ্জাম CO2 লেজার সঙ্গে

উন্নত সিসিডি মার্ক পয়েন্ট অবস্থান বারকোড পাঠ্য পিসিবি হ্যান্ডলিং সরঞ্জাম CO2 লেজার সঙ্গে

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-C510F
MOQ.: ১টি সেট
মূল্য: আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা: প্রতি মাসে 100 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
ইনলাইন CO2 PCB লেজার মার্কিং মেশিন
গ্যারান্টি:
১ বছর
নিয়ন্ত্রণ:
টাচ স্ক্রিন
পিএলসি:
মিতসুবিশি
রিলে ব্র্যান্ড:
স্নাইডার
অপটোইলেক্ট্রনিক সুইচ:
ওম্রন
উপাদান:
অ্যালুমিনিয়াম খাদ
শর্ত:
নতুন
বেধ:
0.3 - 5 মিমি
সংকেত:
SMEMA
প্রয়োগ:
ইলেকট্রনিক সমাবেশ
রঙ:
সিলভার
নিয়ন্ত্রণ ব্যবস্থা:
পিএলসি
OEM/ODM:
উপলব্ধ
সমস্ত ক্ষমতা:
2600w
পাওয়ার সাপ্লাই:
AC220V
বায়ু চাপ:
4-6 বার
মাউন্টিং নির্ভুলতা:
±0.01 মিমি
প্রকার:
স্বয়ংক্রিয়
ওজন:
30 কেজি
প্যাকেজিং বিবরণ:
কাঠের প্যাকেজ
যোগানের ক্ষমতা:
প্রতি মাসে 100 সেট
পণ্যের বর্ণনা

উন্নত সিসিডি মার্ক পয়েন্ট অবস্থান বারকোড পাঠ্য পিসিবি হ্যান্ডলিং সরঞ্জাম CO2 লেজার সঙ্গে



স্পেসিফিকেশন

মডেল HS-C510F
কাজের পদ্ধতি লেজার হেড চলমান
লিজার ব্র্যান্ড সিএনআরএডি CO2 ((আমেরিকা ব্র্যান্ড)
এফডিসিয়াল অবস্থান সিসিডি+মার্ক পজিশনিং
ইনলাইন পাঠ ক্যামেরা ইনলাইন রিডিং
পিসিবি বেধ 0.5~5.0 মিমি
পিসিবি মাত্রা ৫০*৫০~৫১০*৪৬০ মিমি
পরিবহন উচ্চতা ৯০০±২০ মিমি
পরিবহণের দিক এল-আর/আর-এল
প্রস্থ সামঞ্জস্য স্বয়ংক্রিয়
এক্সওয়াই নিয়ন্ত্রণ ব্যবস্থা পিসি + বোর্ড কার্ড + সার্ভো মোটর
এক্সওয়াই নিয়ন্ত্রণের নির্ভুলতা ±0.02 মিমি
ভুল উপাদান স্বীকৃতি নেগেটিভ বোর্ড/রিভার্স/ভুল স্বীকৃতি
খারাপ চিহ্ন সনাক্তকরণ

অটো স্বীকৃতি খারাপ চিহ্ন,

খারাপ চিহ্ন থাকবে না

অ্যান্টি-রিকোড সমর্থিত
নিয়ন্ত্রণ ব্যবস্থা উইন৭+ স্বনির্মিত সিস্টেম
পাওয়ার সাপ্লাই একক ফেজ এসি 220V 16A 50/60Hz
বায়ু চাপ ≥0.5 এমপিএ
মাত্রা W1000*L1600*H1700 (মিমি)
সিস্টেম আমদানি স্টোর ফ্লো এমইএস আইএমএস এসএফআইএস ইত্যাদি
মাত্রা W1000*L1600*H1700 (মিমি)
ওজন ৭০০ কেজি



বৈশিষ্ট্য

1, সিসিডি মার্ক পয়েন্টের অবস্থান

2, সিসিডি ইনলাইন বারকোড পাঠ

3, সিসিডি বারকোডের গুণগত বিশ্লেষণ

4, এক্স ওয়াই সার্ভো ড্রাইভার, নির্ভুলতা±0.02mm





এসএমটি উৎপাদন লাইন সরঞ্জাম


1. ইউনিভার্সাল এসএমটি মেশিন: ডিভাইস দ্বারা সম্পাদিত প্রোগ্রাম ব্যবহার করে নির্দিষ্ট অংশের অবস্থানে উপাদানগুলি মাউন্ট করা,এটি SOP 28 পিন বা তার বেশি মাউন্ট করতে পারে (উচ্চ গতির মেশিন দ্বারা মাউন্ট করা যেতে পারে যে উপাদান সহ) রোলএটির বৈশিষ্ট্যগুলি উচ্চ নির্ভুলতা এবং বৈচিত্র্য, তবে এর ইনস্টলেশন গতি উচ্চ গতির মেশিনের চেয়ে নিম্ন।
2. রিফ্লো সোল্ডারিংঃ সোল্ডার পেস্ট এবং অংশের মধ্যে সোল্ডারিং কর্ম সম্পূর্ণ করার জন্য একটি উপযুক্ত তাপমাত্রা বক্ররেখা সেট করতে এসএমটি সোল্ডার পেস্ট বা লাল আঠালো ব্যবহার করুন।
3আনলোডারঃ বোর্ডটি একটি ট্রান্সফার ট্র্যাকের মাধ্যমে ম্যাগাজিনে লোড করা হয়।
4. অপটিক্যাল পরিদর্শন যন্ত্রঃ স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন হল ওয়েল্ডিং উত্পাদনে সম্মুখীন সাধারণ ত্রুটিগুলি সনাক্ত করার জন্য অপটিক্যাল নীতিগুলির উপর ভিত্তি করে একটি ডিভাইস।এওআই একটি নতুন পরীক্ষার প্রযুক্তি যা সাম্প্রতিক বছরগুলোতে আবির্ভূত হয়েছে, কিন্তু দ্রুত বিকাশ লাভ করেছে। বর্তমানে অনেক নির্মাতারা AOI পরীক্ষার সরঞ্জাম চালু করেছে। স্বয়ংক্রিয় সনাক্তকরণ সম্পাদন করার সময়, মেশিনটি একটি ক্যামেরার মাধ্যমে স্বয়ংক্রিয়ভাবে পিসিবি স্ক্যান করে,ছবি সংগ্রহ করে, পরীক্ষিত সোল্ডার জয়েন্টগুলিকে ডাটাবেসের যোগ্য পরামিতিগুলির সাথে তুলনা করে, চিত্রগুলি প্রক্রিয়া করে, পিসিবিতে ত্রুটিগুলির জন্য পরীক্ষা করে,এবং একটি প্রদর্শন বা স্বয়ংক্রিয় চিহ্নিতকারী দ্বারা ত্রুটি প্রদর্শন / চিহ্নিত করে রক্ষণাবেক্ষণ কর্মীদের মেরামত করার জন্য.



প্যাকেজিং সম্পর্কে

উন্নত সিসিডি মার্ক পয়েন্ট অবস্থান বারকোড পাঠ্য পিসিবি হ্যান্ডলিং সরঞ্জাম CO2 লেজার সঙ্গে 0

উন্নত সিসিডি মার্ক পয়েন্ট অবস্থান বারকোড পাঠ্য পিসিবি হ্যান্ডলিং সরঞ্জাম CO2 লেজার সঙ্গে 1

উন্নত সিসিডি মার্ক পয়েন্ট অবস্থান বারকোড পাঠ্য পিসিবি হ্যান্ডলিং সরঞ্জাম CO2 লেজার সঙ্গে 2
