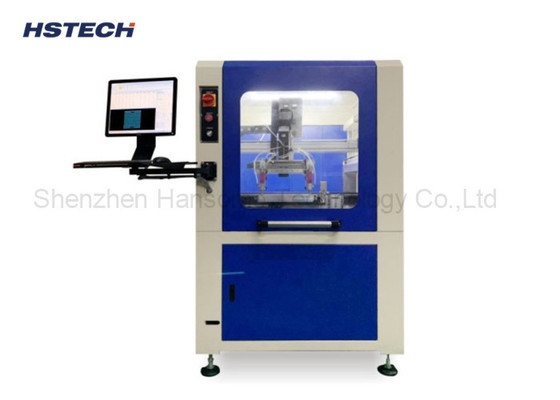

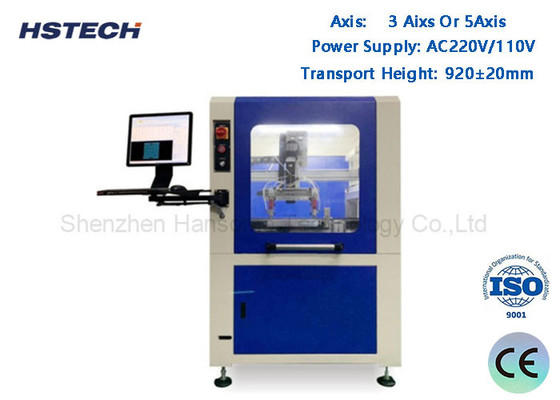

স্বয়ংক্রিয় নির্বাচনী কনফর্মাল লেপ মেশিন পিসিবিএ এসএমটি ব্যাকস্টিজ প্রক্রিয়া এইচএস-সিসি 300 এর জন্য

স্বয়ংক্রিয় নির্বাচনী কনফর্মাল লেপ মেশিন পিসিবিএ এসএমটি ব্যাকস্টিজ প্রক্রিয়া এইচএস-সিসি 300 এর জন্য

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-CC300
MOQ.: ১টি সেট
মূল্য: আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী: এল/সি, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা: প্রতি মাসে 100 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE,TUV
পণ্যের নাম:
3অক্ষ নির্বাচনী আবরণ মেশিন
অক্ষ:
3 Aixs বা 5 Axis
পাওয়ার সাপ্লাই:
AC220V/110V
পরিবহন উচ্চতা:
920±20 মিমি
মেশিনের ওজন:
600 কেজি
মেশিনের মাত্রা:
1060x1200x1700 মিমি
প্যাকেজিং বিবরণ:
কাঠের কেস, ভিতরে ফেনা সহ
যোগানের ক্ষমতা:
প্রতি মাসে 100 সেট
পণ্যের বর্ণনা

পিসিবিএ এসএমটি ব্যাকস্টিজ প্রসেস জন্য স্বয়ংক্রিয় নির্বাচনী কনফর্মাল লেপ মেশিন



পণ্যের প্রবর্তন

1. এক্স, ওয়াই, জেড অক্ষ ড্রাইভ প্ল্যাটফর্ম ফুজি সার্ভো মোটর সঙ্গে স্পষ্টতা বল স্ক্রু গ্রহণ করে।

2বিভিন্ন ধরণের পিসিবি-র জন্য নির্বাচনী লেপ অর্জন করা।

3. সোজা লাইন, বৃত্তাকার, আর্ক লেপ এবং বিতরণ।

4. উপাদানগুলির প্রান্তকে কার্যকরভাবে এবং সমানভাবে আবরণ করতে পারে, স্প্রে ছায়ার প্রভাব দূর করতে পারে।

5. সঠিকতাঃ ± 0.02mm.

6. উচ্চ গতির, উচ্চ নির্ভরযোগ্যতা, উচ্চ স্থিতিশীলতা ট্রান্সমিশন এবং নিয়ন্ত্রণ সিস্টেম.

7. 2 ভালভ স্বয়ংক্রিয়ভাবে স্প্রে এবং লেপ কর্ম স্যুইচ করতে পারেন, উচ্চ ঘনত্ব PCB লেপ প্রক্রিয়া অর্জন করতে।

8. স্মার্ট স্বয়ংক্রিয় প্রস্থ সমন্বয় ফাংশন সঙ্গে (স্বয়ংক্রিয়ভাবে বোর্ড প্রস্থ ইনপুট পরে সমন্বয়) ।



মেশিন স্পেসিফিকেশন

পণ্যের নাম নির্বাচনী কনফর্মাল লেপ মেশিন
মডেল HS-CC300
ট্রান্সমিশন উচ্চতা ৯২০±২০ মিমি
কনভেয়রের প্রস্থ 50-450mm/বা কাস্টমাইজড
ট্রান্সমিশন L থেকে R, অথবা R থেকে L
উপাদান উচ্চতা উপরে ও নিচে সর্বোচ্চ ১০০ মিমি
পিসিবি বোর্ডের প্রান্তের আকার ≥5 মিমি
পরিবহণের গতি ০-১২০০০ মিমি/মিনিট
৩ অক্ষের ড্রাইভিং স্পিড ৮০০ মিমি/সেকেন্ড
পুনরাবৃত্তি নির্ভুলতা ±0.02 মিমি
স্টোরেজ প্রোগ্রাম ১০০০ পর্যন্ত
পাওয়ার সাপ্লাই AC220/110V
বায়ু চাপ ৪ কেজিএফ/সিএম২
আঠালো ট্যাংক ১০ লিটার, ম্যানুয়ালি মিশ্রণ
কন্ট্রোল মোড ইন্ডাস্ট্রিয়াল পিসি+মোশন কন্ট্রোল কার্ড
রৈখিক গাইড সামঞ্জস্য বুদ্ধিমান সামঞ্জস্য
প্রোগ্রামিং মোড ম্যানুয়াল শিক্ষা
যোগাযোগ বন্দর এসএমইএমএ
আলোর উৎস স্ব-সজ্জিত আলোর উৎস
সনাক্তকরণ আলো উৎস স্ব-সজ্জিত
সফটওয়্যার উইন্ডোজ + লেপ সফটওয়্যার
ড্রাইভিং মোটর স্টেপার মোটর ((২ পিসি)
৩ অক্ষের ড্রাইভিং মোড সার্ভো মোটর + স্ক্রু ড্রাইভার মডিউল + বৈদ্যুতিক সিলিন্ডার
রাবার ভালভের সংখ্যা 1 স্প্রে ভালভ+ 1 ডেলিভারি ভালভ
স্প্রেয়ের প্রস্থ ৩-২০ মিমি
স্প্রে করার পদ্ধতি স্বয়ংক্রিয়
মোট ক্ষমতা 2.6 কিলোওয়াট
মেশিনের দেহ স্টেইনলেস স্টীল
মেশিনের ওজন ৬০০ কেজি
মেশিনের মাত্রা 1060x1200x1700 মিমি

স্বয়ংক্রিয় নির্বাচনী কনফর্মাল লেপ মেশিন পিসিবিএ এসএমটি ব্যাকস্টিজ প্রক্রিয়া এইচএস-সিসি 300 এর জন্য 0
