উচ্চ মানের ডাবল ট্র্যাক 6 ম্যাগাজিন পিসিবি আনলোডার পিএলসি নিয়ন্ত্রণ সিস্টেমের সাথে লোডিং ক্ষমতা

উচ্চ মানের ডাবল ট্র্যাক 6 ম্যাগাজিন পিসিবি আনলোডার পিএলসি নিয়ন্ত্রণ সিস্টেমের সাথে লোডিং ক্ষমতা

ব্র্যান্ড নাম:	HSTECH
MOQ.:	1SET
মূল্য:	negotiable
অর্থ প্রদানের শর্তাবলী:	D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা:	প্রতি মাসে 200 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

পণ্যের নাম:

ডাবল ট্র্যাক আনলোডার

গ্যারান্টি:

১ বছর

নিয়ন্ত্রণ:

টাচ স্ক্রিন

পিএলসি:

মিতসুবিশি

রিলে ব্র্যান্ড:

স্নাইডার

অপটোইলেক্ট্রনিক সুইচ:

ওম্রন

উপাদান:

অ্যালুমিনিয়াম খাদ

প্রয়োগ:

ইলেকট্রনিক সমাবেশ

নিয়ন্ত্রণ ব্যবস্থা:

পিএলসি

শক্তি খরচ:

২০০ ওয়াট

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজ

যোগানের ক্ষমতা:

প্রতি মাসে 200 সেট

পণ্যের বর্ণনা

উচ্চ মানের ডাবল ট্র্যাক 6 ম্যাগাজিন লোডিং ক্ষমতা পিএলসি নিয়ন্ত্রণ সিস্টেমের সাথে পিসিবি আনলোডার

পিসিবি লোডারঃ

এই ইউনিটটি একই সময়ে দ্বৈত ট্র্যাক সরঞ্জাম থেকে দুটি ম্যাগাজিনে PCB সংগ্রহ করতে ব্যবহৃত হয়।

আনলোডারের কাজ করার নীতি

বোর্ড গ্রহণের প্রক্রিয়া
এসএমটি আনলোডার একটি বোর্ড রিসিভিং মেকানিজম যেমন একটি রোবট বা একটি কনভেয়র বেল্ট ব্যবহার করে মাউন্টার থেকে মাউন্ট করা পিসিবি অপসারণ করে।
এই রোবট সাধারণত ভ্যাকুয়াম অ্যাডসর্পশন ব্যবহার করে পিসিবিকে শক্তভাবে ধরে রাখে।

স্থানান্তর প্রক্রিয়া
আনলোডার সংযুক্ত পিসিবিকে নির্ধারিত আউটপুট বা পরবর্তী স্টেশনে স্থানান্তর করবে।
উপাদান অবস্থান বিচ্যুতি এড়াতে স্থানান্তর প্রক্রিয়া চলাকালীন পিসিবি এর অনুভূমিক স্থিতিশীলতা বজায় রাখা হবে।

সঠিক অবস্থান
আনলোডারগুলি সাধারণত একটি চাক্ষুষ স্বীকৃতি সিস্টেমের সাথে সজ্জিত হয় যা রিয়েল টাইমে PCB এর অবস্থান এবং কোণ পর্যবেক্ষণ করে।
কন্ট্রোল সিস্টেম ফিডব্যাক ডেটার ভিত্তিতে পিসিবি স্থানান্তর এবং স্থাপন সঠিকভাবে নিয়ন্ত্রণ করতে পারে।

স্বয়ংক্রিয়তার উচ্চ স্তর
বেশিরভাগ আধুনিক এসএমটি আনলোডার ম্যানুয়াল হস্তক্ষেপ ছাড়াই সম্পূর্ণ স্বয়ংক্রিয় অপারেশন অর্জন করেছে।
পিসিবিগুলি দ্রুত এবং দক্ষতার সাথে মাউন্টার থেকে পরবর্তী প্রক্রিয়াতে স্থানান্তরিত হতে পারে।

মাউন্টারের সাথে সমন্বয়
আনলোডারের কাজের ক্রম পূর্ববর্তী মাউন্টারের সাথে সমন্বয় করা দরকার।
নিশ্চিত করুন যে পিসিবি এক প্রক্রিয়া থেকে অন্য প্রক্রিয়াতে অবিচ্ছিন্নভাবে এবং নির্বিঘ্নে স্থানান্তরিত হতে পারে।

বৈশিষ্ট্যঃ

1, পিএলসি কন্ট্রোল সিস্টেম

2, ডাবল ট্র্যাক এবং ডাবল লিফট প্ল্যাটফর্মের নকশা

3, 6 ম্যাগাজিন লোডিং ক্ষমতা

4, মসৃণ এবং স্থিতিশীল PCBs প্রেরণ জন্য ডিজাইন গ্যাস সার্কিট

5, স্ট্যান্ডার্ড এসএমইএমএ

স্পেসিফিকেশনঃ

প্রকার	ডিইউ-২৫০	ডিইউ-৩০০	ডিইউ-৪০০	ডিইউ-৫০০
পাওয়ার সাপ্লাই	AC110V/AC220V 50H60Hz	AC110V/AC220V 50H60Hz	AC110V/AC220V 50H60Hz	AC110V/AC220V 50H60Hz
বায়ু সরবরাহ	5kgf/C M2	5kgf/C M2	5kgf/C M2	5kgf/C M2
পিসিবি আকার ((মিমি)	৩৫০*৫০~২৫০	৪৪৫*৫০~৩৩০	৫৩০*৫০~৩৯০	৫৩৫*৫০~৪৬০
পিসিবি নির্দেশ	বাম থেকে ডানে অথবা ডান থেকে বামে	বাম থেকে ডানে অথবা ডান থেকে বামে	বাম থেকে ডানে অথবা ডান থেকে বামে	বাম থেকে ডানে অথবা ডান থেকে বামে
ম্যাগাজিনের আকার ((মিমি)	৩৩৫৩২০৫৬৫	৪৬০৪০০৫৬৫	৫৩৫৪৬০৫৬৫	৫৩৫৫৩০৫৬৫
স্টেপ পিচ ((মিমি)	10,20,30,40	10,20,30,40	10,20,30,40	10,20,30,40
পরিবহন উচ্চতা ((মিমি)	৯০০±২০	৯০০±২০	৯০০±২০	৯০০±২০
ট্রান্সমিশন গতি	6m/S	10m/S	10m/S	10m/S
প্রধান মোটর শক্তি	৪৪০ ওয়াট	৪৪০ ওয়াট	৪৪০ ওয়াট	৪৪০ ওয়াট
মেশিনের আকার ((মিমি)	151015301250	191016301250	216017601250	২১৬০১৯০০১২৫০
ওজন ((কেজি)	320	350	380	410

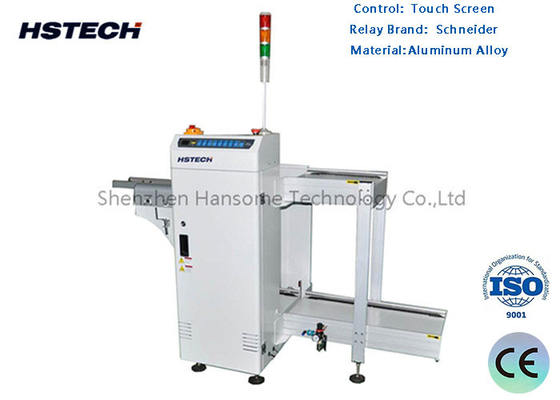

উচ্চ মানের ডাবল ট্র্যাক 6 ম্যাগাজিন পিসিবি আনলোডার পিএলসি নিয়ন্ত্রণ সিস্টেমের সাথে লোডিং ক্ষমতা 0

পণ্যের প্যাকেজিংঃ

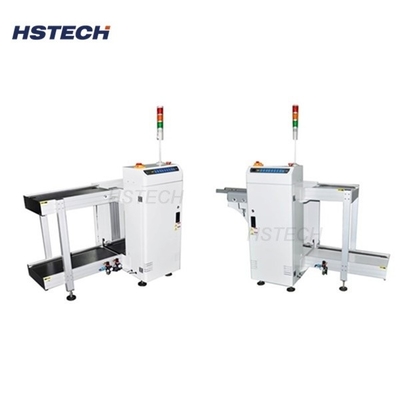

উচ্চ মানের ডাবল ট্র্যাক 6 ম্যাগাজিন পিসিবি আনলোডার পিএলসি নিয়ন্ত্রণ সিস্টেমের সাথে লোডিং ক্ষমতা 1

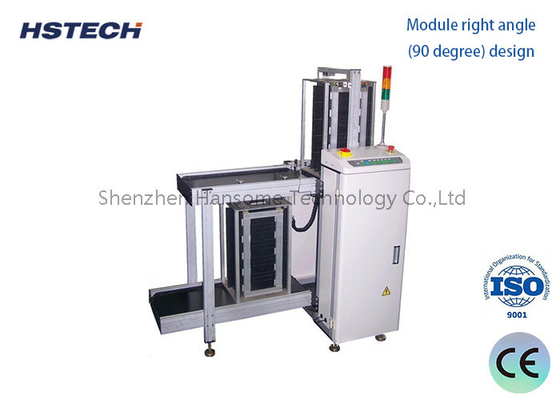

উচ্চ মানের ডাবল ট্র্যাক 6 ম্যাগাজিন পিসিবি আনলোডার পিএলসি নিয়ন্ত্রণ সিস্টেমের সাথে লোডিং ক্ষমতা 2

উচ্চ মানের ডাবল ট্র্যাক 6 ম্যাগাজিন পিসিবি আনলোডার পিএলসি নিয়ন্ত্রণ সিস্টেমের সাথে লোডিং ক্ষমতা 3
