ব্র্যান্ড নাম: | HSTECH |
মডেল নম্বর: | HS-P224 |
MOQ.: | ১টি সেট |
মূল্য: | negotiable |
অর্থ প্রদানের শর্তাবলী: | টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
সরবরাহের ক্ষমতা: | প্রতি মাসে 100 সেট |

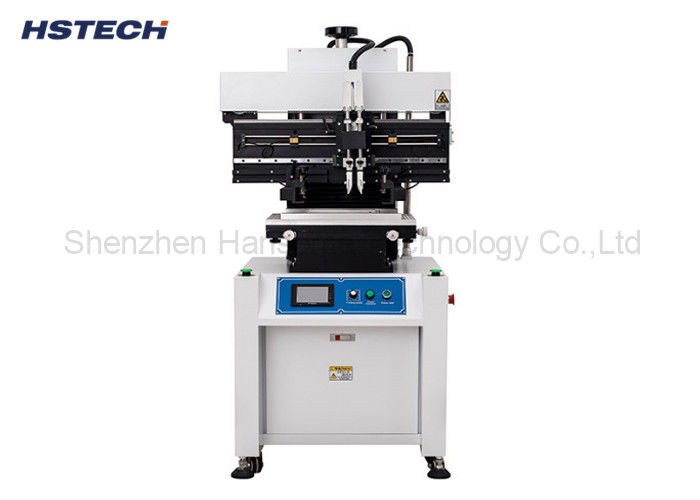

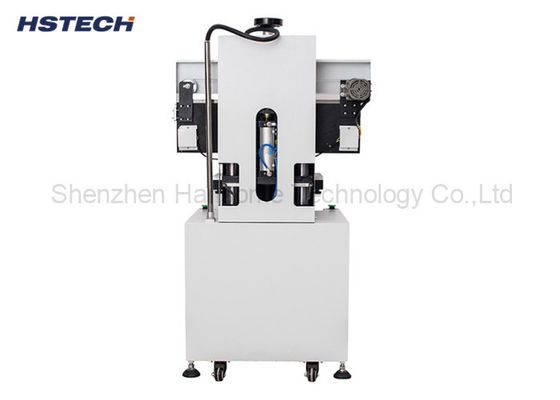

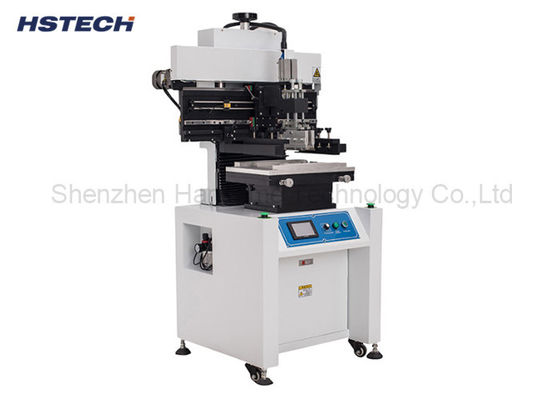

এসি 220 ভি পিএলসি কন্ট্রোল সিস্টেম স্টেইনলেস স্টীল সেমি-অটোম্যাটিক সোল্ডার পেস্ট প্রিন্টার
পরিচিতি
এই সেমি-অটোমেটিক সোল্ডার পেস্ট প্রিন্টিং মেশিনটি এসএমটি উত্পাদন লাইনের শুরুতে ব্যবহার করা হয়, স্ক্র্যাপারের সাথে সোল্ডার পেস্ট মুদ্রণের জন্য।
প্রিন্ট করা প্রয়োজন যা PCB মুদ্রণ অবস্থান টেবিলের উপর সংশোধন করা হয়,এবং তারপর প্রিন্টিং মেশিনের বাম এবং ডান স্ক্র্যাপার দ্বারা ইস্পাত জাল মাধ্যমে solder প্যাস্ট বা লাল আঠালো সংশ্লিষ্ট প্যাড মুদ্রণ, মুদ্রণ করার পর,পিসিবিটি কনভেয়র দিয়ে ডাউনস্ট্রিম পিক অ্যান্ড প্লেস মেশিনে পরিবহন করবে।
স্পেসিফিকেশন
মডেল | HS-P224 |
পণ্যের নাম | সেমি-অটোমেটিক স্টেনসিল প্রিন্টার |
সর্বাধিক পিসিবি আকার | ৩৫০x২৮০ মিমি |
মুদ্রণ টেবিলের আকার | 500x320 মিমি |
স্টেনসিল ফ্রেমের আকার | 470x370~750x550 মিমি |
মুদ্রণের নির্ভুলতা | ±0.02 মিমি |
পিসিবি বেধ | 0.২-২.০ মিমি |
স্প্রেগির গতি | 0-100mm/s |
পুনরাবৃত্তি নির্ভুলতা | ±0.02 মিমি |
পাওয়ার সাপ্লাই | একক ফেজ,AC220V/110V, 50/60Hz |
মেশিনের শক্তি | ১০০ ওয়াট |
বায়ু চাপ | ৫-৭ কেজি/সিএম৩ |
মেশিনের আকার | 900*900*1680 মিমি |
মেশিনের ওজন | প্রায় ৩০০ কেজি |
বৈশিষ্ট্য
1. মেশিনটি পিএলসি কন্ট্রোল সিস্টেম গ্রহণ করে।
2. মেশিনের ভিতরেচার অঙ্কের কাউন্টার।
3. উল্লম্ব কাঠামো, স্ক্রিন ফ্রেমটি বৈদ্যুতিক দ্বারা উল্লম্বভাবে উপরে এবং নীচে উত্তোলন করে, রৈখিক গাইড দ্বারা প্রিন্টিং হেডের বাম এবং ডান পদক্ষেপের ট্রান্সভার্স স্ট্রোক চালায়।
4স্ক্রিনের ফ্রেমটি ডিফারনেট উচ্চতার সাথে সামঞ্জস্য করার জন্য উপরে এবং নীচে সামঞ্জস্য করা যেতে পারে।
5. চার পয়েন্ট স্টেনসিল পজিশনিং, মুদ্রণ নির্ভুলতা ± 0.02 মিমি, নমনীয় স্টেনসিল ফ্রেম, বিভিন্ন আকারের স্টেনসিল ব্যবহার করতে পারে।
6, স্কিউগি সামঞ্জস্যযোগ্য হতে পারে, সীসা মুক্ত স্টেইনলেস স্টীল স্ক্র্যাপার জন্য সুবিধাজনক, 200-350options।
7পিসিবি পজিশনিংয়ের জন্য নমনীয় পিন ডিম্বল, ডাবল সাইড পিসিবি মুদ্রণ করতে পারে।
8, LED টাচ স্ক্রিন স্ক্রাপারের গতি সামঞ্জস্য করতে পারে, এছাড়াও উচ্চ মানের HIWIN ব্র্যান্ড রৈখিক গাইড ব্যবহার করুন।
9, স্ক্রাপার বাম এবং ডান সমন্বয় ফ্রিকোয়েন্সি কনভার্টার নিয়ন্ত্রণ ব্যবহার করুন, পর্দায় মুদ্রণ গতি সেট করতে পারেন, নিশ্চিত মুদ্রণ গতি ধারাবাহিক হয়,তারপর মুদ্রণ বেধ আরো সমানভাবে.
