পণ্যের বিবরণ

বাড়ি পণ্য

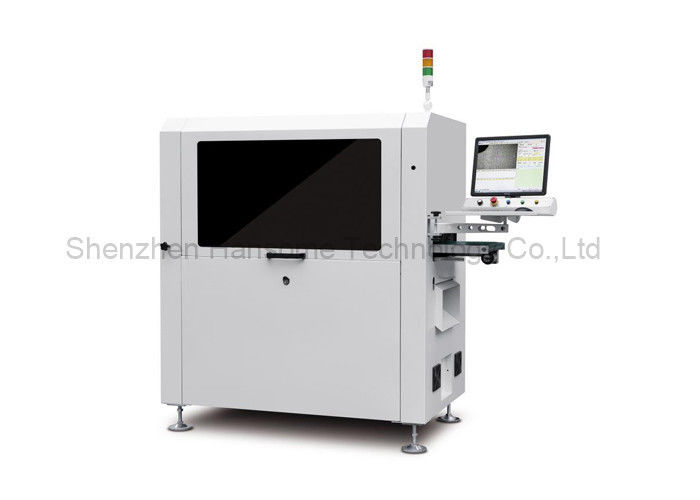

ভ্যাকুয়াম পিক পিসিবি ডিপ্যানেলিং রাউটার মেশিন ধুলো সংগ্রাহক সহ জার্মানি স্পিন্ডল

ব্র্যান্ড নাম:	HSTECH
মডেল নম্বর:	ARX-811
MOQ.:	১টি সেট
মূল্য:	negotiable
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, ডি/পি
সরবরাহের ক্ষমতা:	প্রতি মাসে ৫০টি সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

পণ্যের নাম:

ইনলাইন পিসিবিএ রাউটার মেশিন

পিসিবি সাইজ:

50x50~260x340mm

পিসিবি বেধ:

0.4-6 মিমি

পাওয়ার সাপ্লাই:

AC380V, 50/60HZ

বিভাজন কিট:

মিলিং কাটার

গ্যারান্টি:

১ বছর

প্যাকেজিং বিবরণ:

কাঠের কেস, ফেনা সুরক্ষা

যোগানের ক্ষমতা:

প্রতি মাসে ৫০টি সেট

বিশেষভাবে তুলে ধরা:

PCBA কাটিং মেশিন

ইনলাইন পিসিবিএ রাউটার মেশিন

পণ্যের বর্ণনা

জার্মানি স্পিন্ডল ভ্যাকুয়াম পিক পিসিবি ডিপ্যানেলিং রাউটার মেশিন ধুলো সংগ্রাহক সহ

পরিচিতি

এই মেশিন একটি ইনলাইন স্বয়ংক্রিয় পিসিবিএ রুটিং মেশিন, শ্যাঙ্ক টংস্টেন ইস্পাত ফ্রিজিং কাটার ব্যবহার করে স্পিয়ারিং টুল হিসাবে, পিসিবিএ ঠিক করার জন্য কাস্টমাইজড ফিক্সচার দিয়ে কাজ করে,এছাড়াও কাটা পরে একটি ধুলো সংগ্রাহক সঙ্গে ধুলো পরিষ্কার, ESD বেল্ট ডাউনস্ট্রিম ডিভাইসে পরিবহন করতে।

বৈশিষ্ট্য

1, ভ্যাকুয়াম বাছাই এবং PCBA স্থাপন.

2, নীচে কাটা.

3, ডাবল প্ল্যাটফর্ম কাটা.

4, ভাঙা ছুরি সনাক্তকরণ সঙ্গে.

5, স্বয়ংক্রিয় উৎপাদন লাইন সংযোগ করুন।

6, এসপিসি পরিসংখ্যান ফাংশন এবং ERP সিস্টেমের সাথে মিল।

7, স্বয়ংক্রিয় টুল পরিবর্তন, ভ্যাকুয়াম ক্লিনার এবং বায়ু ভলিউম বিস্ফোরণ-প্রমাণ ফাংশন দিয়ে সজ্জিত করা যেতে পারে

মনিটরিং ফাংশন

স্পেসিফিকেশন

মডেল	এআরএক্স-৮১১
সর্বাধিক পিসিবি আকার	২৬০x৩৪০ মিমি
পিসিবি আকার মিনি	৫০x৫০ মিমি
পিসিবি বেধ	0.৪-৬ মিমি
ট্রান্সমিশন উচ্চতা	৯০০±৫০ মিমি
পরিবহণের দিক	বাম থেকে ডানে
পরিবহনের গতি	1500mm/s (সর্বোচ্চ) নিয়মিত
লোডিং মোড	সেকশন টাইপ ট্রান্সপোর্ট গাইড রেল
রেলের প্রস্থ সামঞ্জস্য	স্বয়ংক্রিয়
যোগাযোগ ইন্টারফেস	এসএমইএমএ
পিসিবি অবস্থান	ফিক্সচার অবস্থান
পিকিং সিস্টেম	ভ্যাকুয়াম শোষণ পিক আপ
কাটিয়া স্পিন্ডল/গতির	60,000 rpm/min, জার্মানি ব্র্যান্ড ((বিকল্প 100,000 rpm/min, জার্মানি ব্র্যান্ড)
শীতল করার ধরন	স্ব-শীতল প্রকার
স্বয়ংক্রিয় সরঞ্জাম পরিবর্তন	অপশনাল
ছুরি ভাঙুন	হ্যাঁ।
বিচ্ছেদ গতি	৫-১০০ মিমি/সেকেন্ড
কাটার নির্ভুলতা	±0.05 মিমি
মিলিং কিট	φ0.8~φ3.0 ডান দিকের রেটেশন, শ্যাং টংস্টেন ইস্পাত
পুনরাবৃত্তি অবস্থান সঠিকতা	±0.1 মিমি
সমন্বয় গতি	1000 মিমি/সেকেন্ড
আউট প্লেট টাইপ	ইএসডি বেল্ট পরিবহন / ব্যাচ প্যানেল ফরওয়ার্ডিং ইউনিট
বর্জ্য সংগ্রহ	বর্জ্য সংগ্রহ
পদ্ধতির প্রোগ্রামিং	GERBER অঙ্কন ভিজ্যুয়াল সিস্টেমের মাধ্যমে আমদানি / সম্পাদনা প্রোগ্রাম
বায়ু সরবরাহ	৫-৮ কেজি/সিএম৩
পাওয়ার সাপ্লাই	AC380V, 50/60Hz, 3KW
মেশিনের আকার	1500x850x1600 মিমি
ওজন	প্রায় ৮০০ কেজি

মেশিনের আকার

ভ্যাকুয়াম পিক পিসিবি ডিপ্যানেলিং রাউটার মেশিন ধুলো সংগ্রাহক সহ জার্মানি স্পিন্ডল 0

বিস্তারিত

নীচের আকারের ধুলো সংগ্রহকারী।

ভ্যাকুয়াম পিক পিসিবি ডিপ্যানেলিং রাউটার মেশিন ধুলো সংগ্রাহক সহ জার্মানি স্পিন্ডল 1

ইমেজিং ক্যামেরা, মরিটেক্স লেন্স এবং পরিমাপ - স্তরের আলোর উত্স সহ চমৎকার সিসিডি সিস্টেম, মেশিনের ক্যালিব্রেশন সমর্থন করতে,

ক্ষতিপূরণ এবং অবস্থান, মহান স্থিতিশীলতা এবং বিরোধী ব্যাঘাত ক্ষমতা সঙ্গে।

ভ্যাকুয়াম পিক পিসিবি ডিপ্যানেলিং রাউটার মেশিন ধুলো সংগ্রাহক সহ জার্মানি স্পিন্ডল 2

পিকিং, স্থাপন, আনলোডিং এবং উত্পাদনের জন্য সর্বজনীন ভ্যাকুয়াম সাকশন চক।

ভ্যাকুয়াম পিক পিসিবি ডিপ্যানেলিং রাউটার মেশিন ধুলো সংগ্রাহক সহ জার্মানি স্পিন্ডল 3

কম্পোজিট আনলোডিং সিস্টেম, উপরের দিকে পৃথক পণ্য পরিবহন করার জন্য ইএসডি অ্যান্টিস্টাইক বেল্ট ব্যবহার করা হয়, এবং বর্জ্যটি নীচের দিকে পরিবহন করা হয়, এই পদ্ধতিতে অনেক জায়গা সাশ্রয় করে।

ভ্যাকুয়াম পিক পিসিবি ডিপ্যানেলিং রাউটার মেশিন ধুলো সংগ্রাহক সহ জার্মানি স্পিন্ডল 4
