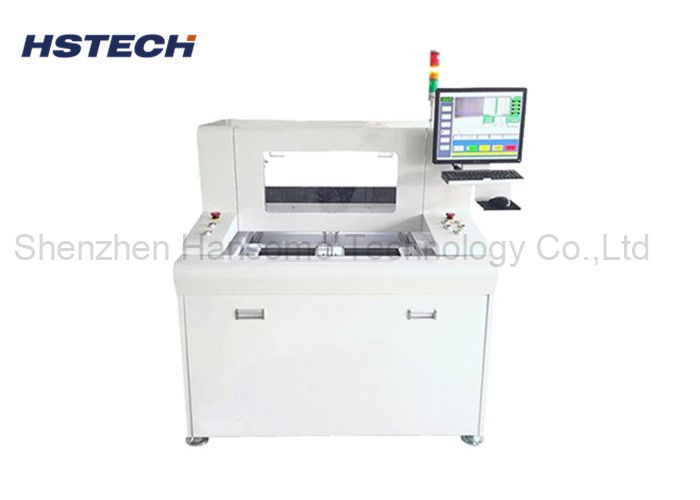

ফিক্সচার কাস্টমাইজড ভিজ্যুয়াল চেক স্বয়ংক্রিয় পিসিবি রাউটার এফপিসি অ্যালুমিনিয়াম বোর্ড এফআর 4 বাঁক

ফিক্সচার কাস্টমাইজড ভিজ্যুয়াল চেক স্বয়ংক্রিয় পিসিবি রাউটার এফপিসি অ্যালুমিনিয়াম বোর্ড এফআর 4 বাঁক

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: আরএম-560
MOQ.: ১টি সেট
মূল্য: আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী: D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা: প্রতি মাসে ২০টি সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
PCBA রাউটার মেশিন
অন্য নাম:
স্বয়ংক্রিয় পিসিবি রাউটার
প্ল্যাটফর্ম:
ডাবল
রাউটিং টাকু:
6000RPM
গাইড:
হিউইন
চালিত মোটর:
সার্ভো মোটর
ভোল্টেজ:
AC380V 50Hz
গ্যারান্টি:
১ বছর
প্যাকেজিং বিবরণ:
ফেনা সঙ্গে কাঠের প্যাকেজ
যোগানের ক্ষমতা:
প্রতি মাসে ২০টি সেট
বিশেষভাবে তুলে ধরা:

পিসিবি সিএনসি রাউটার

,

PCBA কাটিং মেশিন

পণ্যের বর্ণনা

ফিক্সচার কাস্টমাইজড ভিজ্যুয়াল চেক এফপিসি অ্যালুমিনিয়াম বোর্ড এফআর 4 কার্ভ পিসিবি রাউটার মেশিন

মেশিন প্রবর্তন



এই স্বয়ংক্রিয় পিসিবি রাউটার মেশিন উচ্চ গতির রাউটিং স্পিন্ডল ব্যবহার করে, ডবল প্ল্যাটফর্ম দিয়ে সজ্জিত, 4 অক্ষ servo মোটর চালিত,

প্রিসেট প্রোগ্রামিং অনুসারে স্পিন্ডল চলমান, স্বয়ংক্রিয়ভাবে স্ট্যাম্প হোল সংযুক্ত বোর্ড, বাঁকা বোর্ড এবং অন্যান্য অনিয়মিত আকৃতির বোর্ডগুলি পৃথক করে। মেশিনটি উইন্ডো অপারেটিং সিস্টেম ব্যবহার করে,সিসিডি সনাক্তকরণ বিভাজক ট্র্যাক, যে কোন সময় বিচ্ছেদ প্রক্রিয়া চেক করতে পারেন.

প্রধান বৈশিষ্ট্য


1হাই স্পিড রুটিং স্পিন্ডল, ৬০০০rpm।
2, উইন্ডোজ অপারেশন, ম্যানুয়াল অবস্থান বা ফাইল আমদানি।
3, সিসিডি সনাক্তকরণ।
4, অভ্যন্তরীণ ধুলো সংগ্রাহক সহ।

5, FPC বোর্ড, অ্যালুমিনিয়াম বোর্ড, FR4, ইত্যাদি আলাদা করার জন্য উপযুক্ত।

6, প্রধানত প্রচলিত ভি-কাট বোর্ডের পরিবর্তে স্ট্যাম্প হোল সংযুক্ত বোর্ড, বাঁকা বোর্ড পৃথক করার জন্য ব্যবহৃত হয়।


সেপ্সিফিকেশন



মডেল আরএম-৫৬০
কাঠামো একক স্পিন্ডল, দ্বৈত কাজের প্ল্যাটফর্ম
মেশিনের আকার ((মিমি) 1000*1200*1550
মোট ওজন ৭০০ কেজি
ধুলো সংগ্রাহকের আকার ((মিমি) 625*600*1600
ধুলো সংগ্রহের পদ্ধতি তল সংগ্রহ
কাজের প্ল্যাটফর্মের আকার ৩০০*৪০০ মিমি
প্ল্যাটফর্ম ড্রাইভিং টাইপ ডাবল রোটারি প্ল্যাটফর্ম, 3 ফেজ মোটর ইনভার্টার সঙ্গে যথার্থ slicer
ড্রাইভিং সিস্টেম এক্স/ওয়াই/জেড অক্ষ সার্ভো মোটর দ্বারা চালিত,ডাব্লু অক্ষ তিন ফেজ মোটর ফ্রিকোয়েন্সি ইনভার্টার দ্বারা চালিত
রুটিং স্পিন্ডল ৬০০০ ঘন্টা
কাটার গতি ১-১০০ মিমি/সেকেন্ড
কাটার নির্ভুলতা ±0.05 মিমি
পুনরাবৃত্তি নির্ভুলতা ±0.02 মিমি
অক্ষের গতিবেগ ৮০০ মিমি/সেকেন্ড
Z অক্ষ সিস্টেম স্ক্রু চালিত, দ্বৈত গাইড
রাউটার কিট ফ্রিলিং কাটার,φ0.8~φ3.0 বাম ঘূর্ণন,শ্যাঙ্ক টংস্টেন স্টীল
টুল লাইফ নিয়ন্ত্রণ সফটওয়্যার প্রোগ্রাম নিয়ন্ত্রণ
সক্রিয় সুরক্ষা ফাংশন সুরক্ষিত হালকা পর্দা
সিকিউরিটি ডোর ম্যানুয়াল দরজা
ত্রুটি বিপদাশঙ্কা হ্যাঁ।
প্রোগ্রাম পদ্ধতি স্ব-প্রোগ্রামিং,ক্যামেরা কীবোর্ড এবং মাউস দ্বারা নিয়ন্ত্রিত





মেশিনের বিবরণ


হাই স্পিড রুটিং স্পিন্ডল এবং অভ্যন্তরীণ ধুলো সংগ্রহকারী



ফিক্সচার কাস্টমাইজড ভিজ্যুয়াল চেক স্বয়ংক্রিয় পিসিবি রাউটার এফপিসি অ্যালুমিনিয়াম বোর্ড এফআর 4 বাঁক 0

উইন্ডোজ ৭/১০ ইংরেজি সংস্করণ অপারেটিং সিস্টেম,ডিবাগিং এবং অপারেশনের জন্য সহজ।


ফিক্সচার কাস্টমাইজড ভিজ্যুয়াল চেক স্বয়ংক্রিয় পিসিবি রাউটার এফপিসি অ্যালুমিনিয়াম বোর্ড এফআর 4 বাঁক 1



ফিক্সচার কাস্টমাইজড ভিজ্যুয়াল চেক স্বয়ংক্রিয় পিসিবি রাউটার এফপিসি অ্যালুমিনিয়াম বোর্ড এফআর 4 বাঁক 2
