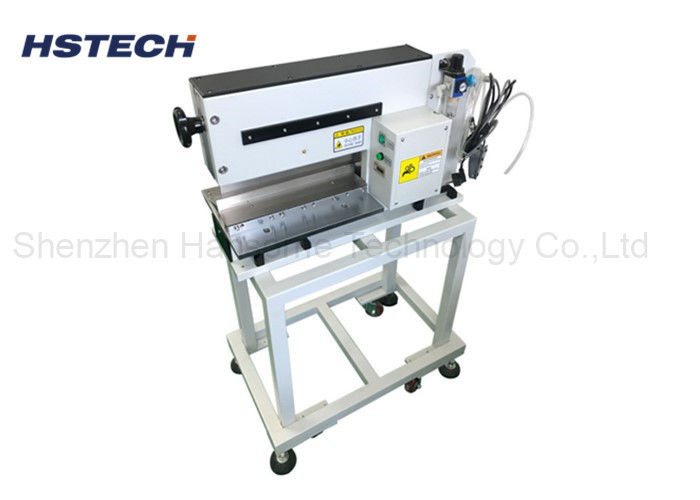

FR4 অ্যালুমিনিয়াম বোর্ড পিসিবি ডিপ্যানেলিং সরঞ্জাম বায়ুসংক্রান্ত চালিত লিনিয়ার ব্লেড বিভাজক

FR4 অ্যালুমিনিয়াম বোর্ড পিসিবি ডিপ্যানেলিং সরঞ্জাম বায়ুসংক্রান্ত চালিত লিনিয়ার ব্লেড বিভাজক

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-310L
MOQ.: ১টি সেট
মূল্য: আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, ডি/পি
সরবরাহের ক্ষমতা: প্রতি মাসে 200 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
বায়ুসংক্রান্ত PCB depanelizer
অন্য নাম:
ভি-কাট পিসিবি বিভাজক
ভোল্টেজ:
AC220V/110V
পিসিবি দৈর্ঘ্য:
০-৩৬০ মিমি
Depaneling Balde:
উচ্চ মানের গিলোটিন ব্লেড
গ্যারান্টি:
১ বছর
প্যাকেজিং বিবরণ:
কাঠের প্যাকেজ
যোগানের ক্ষমতা:
প্রতি মাসে 200 সেট
বিশেষভাবে তুলে ধরা:

V কট পিসিবি ডিপ্যানেলাইজার

,

পিসিবি বোর্ড কাটিং মেশিন

পণ্যের বর্ণনা

পিসিবি ডিপ্যানেলাইজার FR4 অ্যালুমিনিয়াম বোর্ডের জন্য বায়ুসংক্রান্ত চালিত লিনিয়ার ব্লেড বিভাজক



পরিচিতি



এই মেশিন FR4 কাটা জন্য ব্যবহৃত হয়, অ্যালুমিনিয়াম বোর্ড, কুপার বোর্ড, ফাইবার গ্লাস বোর্ড, উচ্চ মানের এবং টেকসই রৈখিক গিলোটিন ব্লেড গ্রহণ, বায়ুসংক্রান্ত দ্বারা চালিত,পা ধাপ পা স্যুইচ depaneling অপারেশন শেষ করতে.

সোজা ছুরি প্রকারের বিভাজক মেশিনগুলি বক্র বা টেনশন স্ট্রেস ছাড়াই সাবধানে প্রাক-স্ক্রোড প্যানেল বোর্ডগুলি পৃথক করার জন্য ডিজাইন করা হয়েছিল।এমনকি সিরামিক ক্যাপাসিটরের মতো সংবেদনশীল এসএমডি-উপাদানগুলি পৃথক প্রক্রিয়া দ্বারা ক্ষতিগ্রস্থ হবে নাপণ্যের গুণমান উন্নত করা

এই মেশিনটি ভি-কাট লাইন সংযুক্ত পিসিবি প্যানেলগুলি পৃথক করার জন্য একটি শক্তিশালী মেশিন, অতি কম কাটিয়া শক্তি চাপ, এবং কোনও ত্রুটি নেই।



বৈশিষ্ট্য



1, ভি-কাট লাইন সংযোগ PCB বোর্ড পৃথক করার জন্য ব্যবহৃত হয়।

2, পাওয়ার কাট, কোন ত্রুটি এবং অতি কম শক্তি চাপ.
3, নিউম্যাটিক ড্রাইভার, সোলিনয়েড ভ্যালি নিয়ন্ত্রিত, উচ্চ গতি.

4, উপরের এবং নীচের ফলকের উচ্চতা নিয়মিত হয়, পিসিবি বোর্ডের সন্নিবেশের জন্য ফাঁকটি উপরের দিকে বোতামটি সামঞ্জস্য করে সহজেই সামঞ্জস্য করা যায়
মেশিনের.
5, নিম্ন ফলক উচ্চতা সামঞ্জস্য সামনে এবং বাস্তব অংশ পৃথকভাবে সামঞ্জস্য করা যেতে পারে, shim প্রয়োজন হয় না, যা পরিবর্তন এবং ফলক সামঞ্জস্য আরো সহজ করতে. ফলক অনেক বার তীক্ষ্ণ করতে পারেন, কম খরচ.
6, পিসিবি বা পাতলা প্লেট v-grooved ছাড়া কাস্টমাইজড ট্রে এবং অবস্থান ডিভাইস রোধ করতে পারেন।
7, অপারেশন এবং রক্ষণাবেক্ষণ অপ্রতিষ্ঠিত কর্মীদের দ্বারাও করা যেতে পারে ।



স্পেসিফিকেশন



পণ্যের নাম পিসিবি ডিপ্যানেলাইজার
মডেল এইচএস-৩১০এল
পার্ট-আপ উচ্চতা সর্বোচ্চ ৩৯ মিমি
আংশিক নিচে উচ্চতা সর্বোচ্চ ১৯ মিমি
বায়ু সরবরাহ ৫ কেজিএফ/সেমি
আউটপুট 12.৫ টন (গ্রস)
কার্যকর কাটার দৈর্ঘ্য ১-৩৬০ মিমি
লিনিয়ার ব্লেডের আকার ৩৬০*৪৩.৫*৬ মিমি
পিসিবি বেধ 0.১ মিমি~২.০ মিমি ((V গ্রোভ সহ)
0.১ মিমি ~ ১.০ মিমি ((ভি গ্রোভ ছাড়া)
ব্লেডের উপাদান উচ্চ মানের উচ্চ গতির ইস্পাত সরঞ্জাম আমদানি
বিচ্ছেদ গতি ১-৩০০ মিমি/সেকেন্ড
ভি-কাটার বেধ 0.3-3.5 মিমি
বায়ু খরচ 200-400 ((L/min)
মেশিনের আকার ৭০০*৩২৫*৪০০ মিমি
ওজন ১৩০ কেজি
উপযুক্ত বোর্ড সমস্ত ভি-কাটা বোর্ড



আবেদন বোর্ড
