পণ্যের বিবরণ

Created with Pixso. বাড়ি Created with Pixso. পণ্য Created with Pixso.
পিসিবি ডিপ্যানেলিং রাউটার মেশিন
Created with Pixso.

একক প্ল্যাটফর্ম স্বয়ংক্রিয় পিসিবি ডিপ্যানেলিং রাউটার মেশিন ছোট আকারের রাট বিট এসি 380 ভোল্ট

একক প্ল্যাটফর্ম স্বয়ংক্রিয় পিসিবি ডিপ্যানেলিং রাউটার মেশিন ছোট আকারের রাট বিট এসি 380 ভোল্ট

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: RM-F318
MOQ.: ১টি সেট
মূল্য: negotiable
অর্থ প্রদানের শর্তাবলী: D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা: প্রতি মাসে ২০টি সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
একক প্ল্যাটফর্ম PCBA রাউটার মেশিন
প্ল্যাটফর্ম:
একক
রাউটিং কিট:
মিলিং কাটার
ওয়ার্কিং প্ল্যাটফর্ম:
350*400 মিমি
চালিত মোটর:
সার্ভো মোটর
ভোল্টেজ:
AC380V
মেশিনের মাত্রা:
740*835*1240mm(L*W*H)
প্যাকেজিং বিবরণ:
কাঠের প্যাকেজ
যোগানের ক্ষমতা:
প্রতি মাসে ২০টি সেট
বিশেষভাবে তুলে ধরা:

পিসিবি সিএনসি রাউটার

,

PCBA কাটিং মেশিন

পণ্যের বর্ণনা

একক প্ল্যাটফর্ম ছোট আকারের রাট কামড় স্বয়ংক্রিয় পিসিবি ডিপ্যানেলিং রাউটিং মেশিন

মেশিন প্রবর্তন



এই একক প্ল্যাটফর্ম অটোমেটিক পিসিবি রাউটার মেশিনটি একটি সাশ্রয়ী মূল্যের পিসিবি রাউটার, ছোট আকারের, অনেক জায়গা সাশ্রয় করে, ছোট কারখানার জন্য উপযুক্ত।

এই মেশিনের সমস্ত ফাংশন রয়েছে,এছাড়াও ধুলো সংগ্রাহক দিয়ে সজ্জিত।



কাজের নীতি



প্রোগ্রামিং পিসি ব্যবহার করুন, এবং উচ্চ গতির ফ্রিজিং কাটার প্রোগ্রাম অনুযায়ী কাজ করে।



ঐতিহ্যগত পিসিবি বিভাজকের তুলনায় সুবিধা



1, ভাল PCBs রক্ষা, টিন ভাঙ্গন এবং ম্যানুয়াল বাঁক দ্বারা সৃষ্ট কম্পোনেন্ট ক্ষতি এড়াতে।

2, অতি কম শক্তি চাপ, পঞ্চ বা বাঁক ব্যবহার করে যান্ত্রিকভাবে উত্পাদিত চাপ এড়ায়।

3, সমস্ত ধরণের বাঁকা পিসিবি প্যানেল কাটাতে উপযুক্ত।


প্রধান বৈশিষ্ট্য


1, সর্বোচ্চ ৪০,০০০ ঘন্টা উচ্চ গতির রুটিং স্পিন্ডল।
2, চীনা এবং ইংরেজি অপারেশন ভাষা নির্বাচন কন্ট্রোল প্যানেল.

3, উইন্ডোজ অপারেশন, ম্যানুয়াল অবস্থান বা ফাইল আমদানি।
4, সিসিডি সনাক্তকরণ।
5, বাহ্যিক ধুলো সংগ্রাহক সহ।

6, সব ধরনের কার্ভ পিসিবি আলাদা করার জন্য উপযুক্ত।


সেপ্সিফিকেশন



মডেল RM-F318
কাঠামো একক স্পিন্ডল, একক প্ল্যাটফর্ম
মেশিনের আকার ((মিমি) 740*835*1240 মিমি
মোট ওজন ৫৫০ কেজি
ধুলো সংগ্রাহকের আকার ((মিমি) ৭০০*৬০০*১২০০ মিমি
ধুলো সংগ্রহের পদ্ধতি তল সংগ্রহ
কাজের প্ল্যাটফর্মের আকার ৩৫০*৪০০ মিমি
পিসিবি অবস্থান ফিক্সচার, ফাংশনাল ডিম্বল
ড্রাইভিং সিস্টেম এক্স/ওয়াই/জেড অক্ষ সার্ভো মোটর দ্বারা চালিত,ডাব্লু অক্ষ তিন ফেজ মোটর ফ্রিকোয়েন্সি ইনভার্টার দ্বারা চালিত
রুটিং স্পিন্ডল সর্বোচ্চ ৪০০০০ টারপিম
কাটার গতি ১-১০০ মিমি/সেকেন্ড
কাটার নির্ভুলতা ±0.05 মিমি
পুনরাবৃত্তি নির্ভুলতা ±0.02 মিমি
অক্ষের গতিবেগ ৮০০ মিমি/সেকেন্ড
Z অক্ষ সিস্টেম স্ক্রু চালিত, দ্বৈত গাইড
রাউটার কিট ফ্রিলিং কাটার,φ0.8~φ3.0 বাম ঘূর্ণন,শ্যাঙ্ক টংস্টেন স্টীল
টুল লাইফ নিয়ন্ত্রণ সফটওয়্যার প্রোগ্রাম নিয়ন্ত্রণ
ধুলো সংগ্রহকারী 2.২ কিলোওয়াট, ৩৮০ ভোল্ট
ধুলো সংগ্রাহক বায়ু চাপ ৪-৬ কেজি/সেমি
প্রোগ্রামিং অনলাইন প্রোগ্রামিং
সম্পাদনা ফাংশন সোজা রেখা, বাঁকা রেখা, বৃত্ত, আর্ক
সিকিউরিটি ডোর ম্যানুয়াল দরজা
ত্রুটি বিপদাশঙ্কা হ্যাঁ।
প্রোগ্রাম পদ্ধতি স্ব-প্রোগ্রামিং,ক্যামেরা কীবোর্ড এবং মাউস দ্বারা নিয়ন্ত্রিত





ধুলো সংগ্রাহক স্পেসিফিকেশন



আকার ৭০০*৬০০*১২০০ মিমি
শক্তি 2.২ কিলোওয়াট, ৩ এইচপি, এসি ৩৮০ ভোল্ট
শব্দ <২০০ ডিবি
বায়ু প্রবেশ/প্রস্থান আকার ৬ ইঞ্চি ৮ ইঞ্চি
পাওয়ার ওয়্যার ৫*২।5²
ফিল্টার ১৬ পিসি



মেশিনের বিবরণ

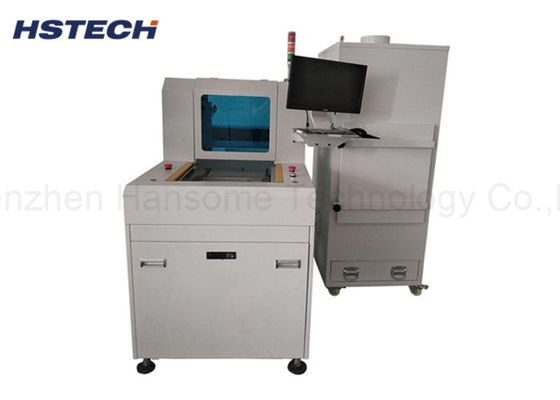

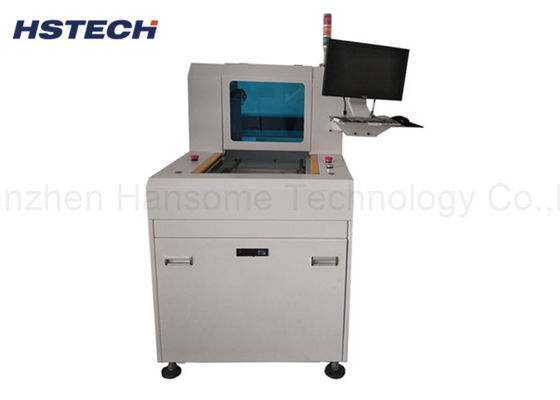

একক প্ল্যাটফর্ম স্বয়ংক্রিয় পিসিবি ডিপ্যানেলিং রাউটার মেশিন ছোট আকারের রাট বিট এসি 380 ভোল্ট 0
