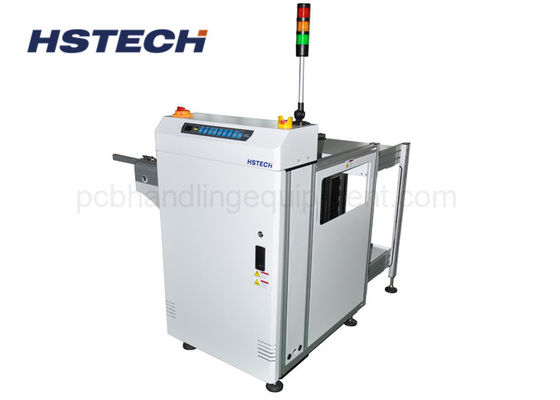

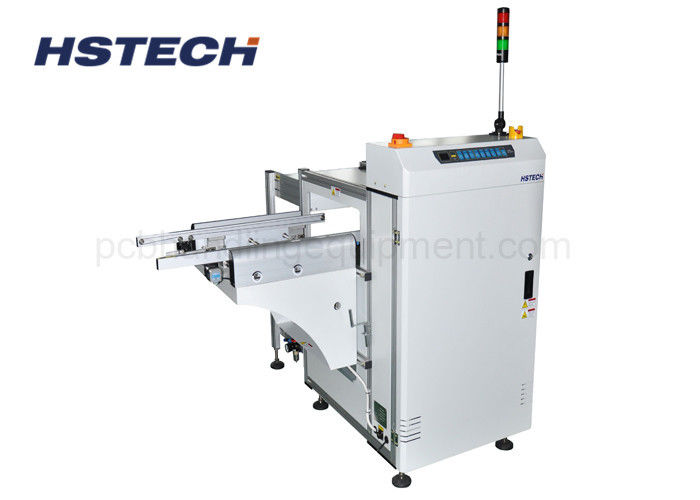

390 মিমি প্রস্থ 3 ম্যাগাজিন 20M / মিনিট 90 ডিগ্রী LED বোতাম স্বয়ংক্রিয় পিসিবি আনলোডার

390 মিমি প্রস্থ 3 ম্যাগাজিন 20M / মিনিট 90 ডিগ্রী LED বোতাম স্বয়ংক্রিয় পিসিবি আনলোডার

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-CU390
MOQ.: 1SET
মূল্য: negotiable
অর্থ প্রদানের শর্তাবলী: D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা: প্রতি মাসে 200 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
৯০ ডিগ্রি পিসিবি ম্যাগাজিন আনলোডার
পাওয়ার সাপ্লাই:
AC110V/220V, 50/60Hz
বায়ু চাপ:
4-6 বার
পিসিবি সাইজ:
50*50~530*460mm
পিচ নির্বাচন:
১০-৪০ এমএম
পরিবাহক গতি:
0.5-20M/মিনিট বা কাস্টমাইজড
পরিবহন বেল্ট:
কালো পরিবহন বেল্ট
গ্যারান্টি:
১ বছর
প্যাকেজিং বিবরণ:
কাঠের প্যাকেজ
যোগানের ক্ষমতা:
প্রতি মাসে 200 সেট
বিশেষভাবে তুলে ধরা:

এলইডি বোতাম স্বয়ংক্রিয় পিসিবি আনলোডার

,

৯০ ডিগ্রি স্বয়ংক্রিয় পিসিবি আনলোডার

,

20 এম/মিনিট পিসিবি ম্যাগাজিন আনলোডার

পণ্যের বর্ণনা

390 মিমি প্রস্থ 3 ম্যাগাজিন 20M / মিনিট 90 ডিগ্রী LED বোতাম স্বয়ংক্রিয় পিসিবি আনলোডার



প্রয়োগ



এই ইউনিটটি হল ৯০ ডিগ্রি পিসিবি ম্যাগাজিন আনলোডার, যা এসএমটি উৎপাদন লাইনের দৈর্ঘ্য বাঁচাতে ৯০ ডিগ্রি ডান কোণ দিক দিয়ে পিসিবিগুলি স্বয়ংক্রিয়ভাবে আনলোড করার জন্য ব্যবহৃত হয়,মেশিনে একটি বিশেষভাবে ডিজাইন করা পিউসার রয়েছে যা সিলিন্ডার দ্বারা চালিত হয়, ট্রান্সপোর্টিং রেল থেকে PCB গুলিকে ম্যাগাজিন র্যাকগুলিতে ঠেলে দিন।



বৈশিষ্ট্য



1, 90 ডিগ্রী ডান কোণ পিসিবি আনলোডিং, এসএমটি উত্পাদন লাইন দৈর্ঘ্য সংক্ষিপ্ত।

2, একাধিক ম্যাগাজিন ব্যবহার করে, যা উৎপাদন ক্ষমতা জুড়ে প্রভাবিত করবে না।

3, LED বোতাম নিয়ন্ত্রণ মোড সঙ্গে 3 lolor হালকা প্রদর্শন.

4, বেধ 1.3mm, ব্যাসার্ধ 3mm প্রান্ত সমতল ESD বেল্ট

5, স্টেইনলেস স্টীল এবং অ্যালুমিনিয়াম প্রোফাইল মেশিন গঠন, স্থিতিশীল এবং রক্ষণাবেক্ষণের জন্য সহজ।

6পিএলসি কন্ট্রোল।

7, হ্যান্ড ক্র্যাঙ্ক দিয়ে মসৃণ এবং সমান্তরাল প্রস্থ সমন্বয়।

8, ৩টি ম্যাগাজিনের ধারণক্ষমতা: উপরে ১+ নিচে ২।

9, উপরের এবং নীচের বায়ুসংক্রান্ত clamps ম্যাগাজিন র্যাক নিরাপদ করতে।

10লোডিং এবং আনলোডিংয়ের সময় পিসিবি ভাঙ্গার কোনও গ্যারান্টি নেই।

11, এসএমইএমএ সামঞ্জস্যপূর্ণ।



স্পেসিফিকেশন



পণ্যের নাম ৯০ ডিগ্রি পিসিবি ম্যাগাজিন আনলোডার
পরিবহন উচ্চতা ৯১০±৩০ মিমি
পরিবহণের দিক L~R, অথবা R~L
অপারেশন ফ্রন্ট অপারেশন
ট্র্যাকের স্থির দিক সামনের দিক
পাওয়ার সাপ্লাই 220V,50/60Hz,±10%
বায়ু চাপ ৪-৬ বার
পিসিবি বেধ মিনিট ০.৪ মিমি
ম্যাগাজিন qty উপরের দিকে ১ পিসি, নীচের দিকে ১ পিসি
কনভেয়র স্পিড 0.5-20M/মিনিট অথবা কাস্টমাইজড
সিগন্যাল এসএমইএমএ



মডেল HS-CU250 HS-CU330 HS-CU390 HS-CU460
কার্যকর পিসিবি দৈর্ঘ্য ৫০*৫০~৩৫০*২৫০ মিমি ৫০*৫০~৪৫৫*৩৩০ মিমি ৫০*৫০~৫৩০*৩৯০ মিমি ৫০*৫০~৫৩০*৪৬০ মিমি
মেশিনের মাত্রা ১১০০*১২০০*১২০০ মিমি ১৩১০*১৩৬০*১২০০ মিমি ১৪৩০*১৪৮০*১২০০ মিমি ১৪৩০*১৬২০*১২০০ মিমি
ম্যাগাজিনের আকার ৩৫৫*৩২০*৫৬৩ মিমি ৪৬০*৪০০*৫৬৩ মিমি ৫৩৫*৪৬০*৫৭০ মিমি ৫৩৫*৫৩০*৫৭০ মিমি
ওজন ১৪০ কেজি ২০০ কেজি ২৬০ কেজি ৩০০ কেজি













390 মিমি প্রস্থ 3 ম্যাগাজিন 20M / মিনিট 90 ডিগ্রী LED বোতাম স্বয়ংক্রিয় পিসিবি আনলোডার 0
