1.1 কেডব্লিউ সার্কুলার ব্লেড ইনলাইন ভিকাট পিসিবি ডিপ্যানেলিং মেশিন

1.1 কেডব্লিউ সার্কুলার ব্লেড ইনলাইন ভিকাট পিসিবি ডিপ্যানেলিং মেশিন

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-F550
MOQ.: ১টি সেট
মূল্য: negotiable
অর্থ প্রদানের শর্তাবলী: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা: প্রতি মাসে 100 পিসি
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE,RoHS
পণ্যের নাম:
ইনলাইন ভি-কাট PCB আলাদা করার মেশিন
অন্য নাম:
পিসিবি ডিপ্যানেলিং মেশিন
বৃত্তাকার ফলক আকার:
Φ125*30*3 মিমি
রৈখিক ফলক আকার:
420*45*6 মিমি
কাটিং বেধ:
উচ্চ গতির ইস্পাত কাটিয়া টুল
প্রয়োগ:
টিক ট্যাক টো সংযুক্ত পিসিবি প্যানেল
কার্যকরী ভোল্টেজ:
AC220V, 50/60Hz
ওয়ারেন্টি বছর:
১ বছর
প্যাকেজিং বিবরণ:
ফেনা প্রতিরক্ষামূলক সঙ্গে কাঠের কেস
যোগানের ক্ষমতা:
প্রতি মাসে 100 পিসি
বিশেষভাবে তুলে ধরা:

ইনলাইন ভিসিট পিসিবি ডিপ্যানেলিং মেশিন

,

সার্কুলার ব্লেড পিসিবি ডিপ্যানেলিং মেশিন

,

1.১ কিলোওয়াট পিসিবি বিভাজক মেশিন

পণ্যের বর্ণনা

লিনিয়ার এবং সার্কুলার ব্লেড ফিক্সচার ইনলাইন Vcut PCB ডিপ্যানেলিং মেশিন দিয়ে সজ্জিত



বর্ণনা


এই পিসিবি বিভাজক মেশিন একটি সম্পূর্ণ স্বয়ংক্রিয় ইনলাইন ভি-কাট প্রকারের পিসিবি বিভাজক মেশিন, এটি স্বয়ংক্রিয় পিসিবি লোডিং অর্জন করতে পিসিবি লোডার ব্যবহার করে,এবং বেল্ট X অক্ষ এবং Y অক্ষের জন্য PCBs পরিবহন করবে স্বয়ংক্রিয়ভাবে লিনিয়ার ব্লেড এবং বৃত্তাকার ব্লেড সমন্বয় সঙ্গে পৃথক.

অপারেটর শুধু বোর্ডগুলি ম্যাগাজিনে রাখে এবং পিসিবি ইউনিটগুলিকে মেশিনের শেষে আলাদা করার পরে অপেক্ষা করে। এটি একটি উচ্চ স্বয়ংক্রিয় পিসিবি পৃথককারী মেশিন।



বৈশিষ্ট্য


1, স্বয়ংক্রিয় ইনলাইন পৃথকীকরণ।

2, পিসিবি লোডার সঙ্গে স্বয়ংক্রিয় খাওয়ানো, স্বয়ংক্রিয় এক্স অক্ষ এবং Y অক্ষ দিক vcut পৃথক।

3, PCB সংগ্রহের বাক্সের সাথে।

4, পৃথক করার পর সংগ্রহের জন্য পরিবহন বেল্ট।

5, পিএলসি নিয়ন্ত্রণ যথার্থতা পিসিবি depaneling, PCB লোডার মেশিন সংযোগ করতে পারেন, বোর্ড লোডিং এবং সংগ্রহ থেকে সম্পূর্ণ স্বয়ংক্রিয়।

6, পিসিবিগুলি ম্যানুয়ালি লোড করার জন্য শ্রম সাশ্রয় করুন, অনেক দক্ষতা এবং আরও নির্ভুলতা।

7, 100 গ্রুপ বোর্ড পৃথক তথ্য সংরক্ষণ করতে পারেন, বিভিন্ন টাইপ বোর্ড পৃথক করার সময়, শুধু সংরক্ষিত তথ্য আমদানি, খুব সুবিধাজনক.

8, চলন্ত বাল্ড টাইপ বোর্ড বিচ্ছেদ পদ্ধতি, অতি কম কাটা শক্তি চাপ, ডাবল পার্শ্বযুক্ত উপাদানগুলির সাথে PCB এর জন্য উপযুক্ত।
9এই মেশিনে ইনফ্রারেড লাইট পর্দা সেন্সর রয়েছে।

10, তাইওয়ান ব্র্যান্ড TBI সীসা স্ক্রু, মসৃণ এবং সহজ সামঞ্জস্য।
11, উচ্চ গতির জাপান ব্র্যান্ড ইস্পাত balde, বারবার তীক্ষ্ণ করা যাবে.
12, মেশিনটি SMEMA একক যোগ করতে পারে, স্বয়ংক্রিয় লোডিং অর্জনের জন্য PCB লোডার সংযোগ করতে পারে।



স্পেসিফিকেশন



মডেল HS-F550
দক্ষতা কাটা দৈর্ঘ্য 0-500 মিমি
বিভাজক প্রস্থ ≤ ৩০০ মিমি
বৃত্তাকার ব্লেডের আকার Φ125*30*3 মিমি
লিনিয়ার ব্লেডের আকার ৪২০*৪৫*৬ মিমি
ব্লেড বেধ 0.3-0.6 মিমি
বিচ্ছেদ গতি সামঞ্জস্যযোগ্য
বিভাজক বেধ ≤2 মিমি
ব্লেডের উপাদান বিদেশী উচ্চ মানের ইস্পাত ব্লেড
উৎপাদন ক্ষমতা 100,000pcs প্রতি দিন
ভোল্টেজ AC110V/220V
বায়ু চাপ 0.5-0.8 এমপিএ
শক্তি 1.১ কিলোওয়াট
মেশিনের মাত্রা 1500*550*1550 মিমি
ওজন ৩২৫ কেজি

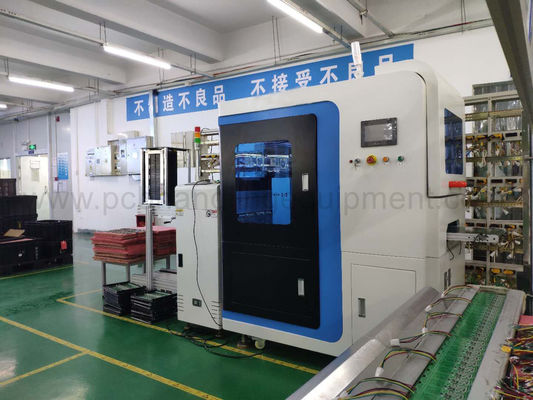

1.1 কেডব্লিউ সার্কুলার ব্লেড ইনলাইন ভিকাট পিসিবি ডিপ্যানেলিং মেশিন 0

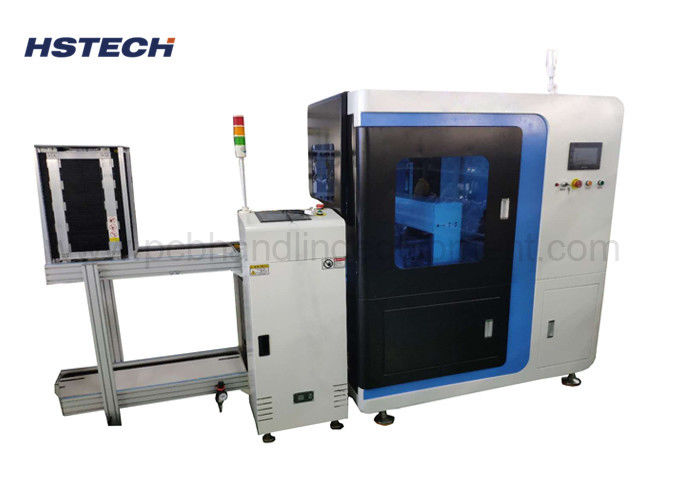

1.1 কেডব্লিউ সার্কুলার ব্লেড ইনলাইন ভিকাট পিসিবি ডিপ্যানেলিং মেশিন 1

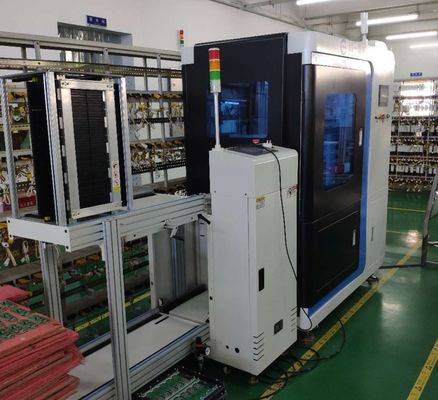

1.1 কেডব্লিউ সার্কুলার ব্লেড ইনলাইন ভিকাট পিসিবি ডিপ্যানেলিং মেশিন 2

1.1 কেডব্লিউ সার্কুলার ব্লেড ইনলাইন ভিকাট পিসিবি ডিপ্যানেলিং মেশিন 3
