পণ্যের বিবরণ

বাড়ি পণ্য

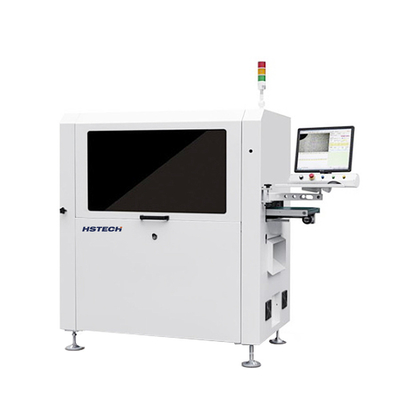

ডাবল প্ল্যাটফর্ম কাটিয়া নীচে কাটিয়া ভ্যাকুয়াম বাছাই এবং স্থান পিসিবিএ ইনলাইন পিসিবি বিভাজক রাউটার

ব্র্যান্ড নাম:	HSTECH
মডেল নম্বর:	HS-ARX-811
MOQ.:	১টি সেট
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা:	প্রতি মাসে 100 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

পণ্যের নাম:

ইনলাইন পিসিবি বিভাজক রাউটার

গ্যারান্টি:

১ বছর

নিয়ন্ত্রণ:

টাচ স্ক্রিন

পিএলসি:

মিতসুবিশি

রিলে ব্র্যান্ড:

স্নাইডার

অপটোইলেক্ট্রনিক সুইচ:

ওম্রন

উপাদান:

অ্যালুমিনিয়াম খাদ

শর্ত:

নতুন

বেধ:

0.6-4.0 মিমি

সংকেত:

SMEMA

প্রয়োগ:

ইলেকট্রনিক সমাবেশ

রঙ:

সিলভার

নিয়ন্ত্রণ ব্যবস্থা:

পিএলসি

OEM/ODM:

উপলব্ধ

শক্তি খরচ:

২০০ ওয়াট

পাওয়ার সাপ্লাই:

AC220V

বায়ু চাপ:

4-6 বার

গতি:

200-300 পিসি/মিনিট

প্রকার:

স্বয়ংক্রিয়

ওজন:

220/240 কেজি

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজ

যোগানের ক্ষমতা:

প্রতি মাসে 100 সেট

পণ্যের বর্ণনা

ডাবল প্ল্যাটফর্ম কাটিয়া নীচে কাটিয়া ভ্যাকুয়াম বাছাই এবং স্থান পিসিবিএ ইনলাইন পিসিবি বিভাজক রাউটার

পরিচিতি

এই মেশিনটি একটি ইনলাইন অটোমেটিক পিসিবিএ রুটিং মেশিন।এবং মেশিনের রুটিং পরে বাছাই এবং একসঙ্গে jig সঙ্গে PCBA স্থাপন করতে ডোজ শোষণ ব্যবহার, এটি স্ট্যাম্প হোল, বক্র PCB, এবং অন্যান্য অনিয়মিত সংযুক্ত PCBs পৃথক করার জন্য ব্যবহৃত হয়।

প্রযুক্তিগত বিবরণ

মডেল	এআরএক্স-৮১১
সর্বাধিক পিসিবি আকার	২৬০x৩৪০ মিমি
পিসিবি আকার মিনি	৫০x৫০ মিমি
পিসিবি বেধ	0.৪-৬ মিমি
ট্রান্সমিশন উচ্চতা	৯০০±৫০ মিমি
পরিবহণের দিক	বাম থেকে ডানে
পরিবহনের গতি	1500mm/s (সর্বোচ্চ) নিয়মিত
লোডিং মোড	সেকশন টাইপ ট্রান্সপোর্ট গাইড রেল
রেলের প্রস্থ সামঞ্জস্য	স্বয়ংক্রিয়
যোগাযোগ ইন্টারফেস	এসএমইএমএ
পিসিবি অবস্থান	ফিক্সচার অবস্থান
পিকিং সিস্টেম	ভ্যাকুয়াম শোষণ পিক আপ
কাটিয়া স্পিন্ডল/গতির	60,000 rpm/min, জার্মানি ব্র্যান্ড ((ঐচ্ছিক 100,000 rpm/min, জার্মানি ব্র্যান্ড)
শীতল করার ধরন	স্ব-শীতল প্রকার
স্বয়ংক্রিয় সরঞ্জাম পরিবর্তন	অপশনাল
ছুরি ভাঙুন	হ্যাঁ।
বিচ্ছেদ গতি	৫-১০০ মিমি/সেকেন্ড
কাটার নির্ভুলতা	±0.05 মিমি
মিলিং কিট	φ0.8~φ3.0 ডান পাশের ঘূর্ণন, শ্যাফ্ট টংস্টেন ইস্পাত
পুনরাবৃত্তি অবস্থান সঠিকতা	±0.1 মিমি
সমন্বয় গতি	1000 মিমি/সেকেন্ড
আউট প্লেট টাইপ	ইএসডি বেল্ট পরিবহন / ব্যাচ প্যানেল ফরোয়ার্ডিং ইউনিট
বর্জ্য সংগ্রহ	বর্জ্য সংগ্রহ
পদ্ধতির প্রোগ্রামিং	GERBER অঙ্কন ভিজ্যুয়াল সিস্টেমের মাধ্যমে আমদানি / সম্পাদনা প্রোগ্রাম
বায়ু সরবরাহ	৫-৮ কেজি/সিএম৩
পাওয়ার সাপ্লাই	AC380V, 50/60Hz, 3KW
মেশিনের আকার	1500x850x1600 মিমি
ওজন	প্রায় ৮০০ কেজি

বৈশিষ্ট্য

1, ভ্যাকুয়াম বাছাই এবং PCBA স্থাপন.

2, নীচে কাটা.

3, ডাবল প্ল্যাটফর্ম কাটা.

4, ভাঙা ছুরি সনাক্তকরণ সঙ্গে.

5, স্বয়ংক্রিয় উৎপাদন লাইন সংযোগ করুন।

6, এসপিসি পরিসংখ্যান ফাংশন এবং ERP সিস্টেমের সাথে মিল।

7, স্বয়ংক্রিয় সরঞ্জাম পরিবর্তন, ভ্যাকুয়াম ক্লিনারের বিস্ফোরণ-প্রমাণ ফাংশন এবং বায়ু ভলিউম পর্যবেক্ষণ ফাংশন দিয়ে সজ্জিত করা যেতে পারে।

মেশিন আঁকা

নীচের আকারের রুটিং এবং ধুলো সংগ্রাহক

মেশিনের ক্যালিব্রেশন, ক্ষতিপূরণ এবং অবস্থান নির্ধারণের জন্য ইমেজিং ক্যামেরা, মোরিটেক্স লেন্স এবং পরিমাপ-স্তরের আলোর উৎস সহ চমৎকার সিসিডি সিস্টেম।উচ্চ স্থিতিশীলতা এবং বিরোধী ব্যাঘাত ক্ষমতা সঙ্গে.

পিকিং, স্থাপন, আনলোডিং এবং উত্পাদনের জন্য সর্বশক্তিমান ভ্যাকুয়াম সাকশন চক।

ডাবল প্ল্যাটফর্ম কাটিয়া নীচে কাটিয়া ভ্যাকুয়াম বাছাই এবং স্থান পিসিবিএ ইনলাইন পিসিবি বিভাজক রাউটার 3

কম্পোজিট আনলোডিং সিস্টেম, ESD অ্যান্টি-স্ট্যাটিক বেল্ট ব্যবহার করা হয় উপরের দিকে পৃথক পণ্য পরিবহন, এবং বর্জ্য নীচের দিকে পরিবহন করা হয়, এই পদ্ধতি দ্বারা অনেক স্থান সংরক্ষণ।
