সিই সার্টিফাইড পিসিবি লোডার এসএমটি উত্পাদন লাইনের জন্য স্থিতিশীল স্টেইনলেস স্টিল কাঠামোর সাথে

সিই সার্টিফাইড পিসিবি লোডার এসএমটি উত্পাদন লাইনের জন্য স্থিতিশীল স্টেইনলেস স্টিল কাঠামোর সাথে

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-LD330
MOQ.: 1SET
মূল্য: negotiable
অর্থ প্রদানের শর্তাবলী: D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা: প্রতি মাসে 200 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
Product name:
250mm / 330mm PCB Loader Equipment
Other name:
Magazine Loader
Transport height:
920±20mm
PCB loading time:
Approx 6 seconds
Magazine replace time:
Approx 30 seconds
Transportation direction:
L~R, or R~L
Operation:
Front operation
PCB thickness:
Min 0.4mm
প্যাকেজিং বিবরণ:
কাঠের প্যাকেজ
যোগানের ক্ষমতা:
প্রতি মাসে 200 সেট
পণ্যের বর্ণনা

সিই সার্টিফাইড পিসিবি লোডার এসএমটি উত্পাদন লাইনের জন্য স্থিতিশীল স্টেইনলেস স্টিল কাঠামোর সাথে



এই সরঞ্জামটি এসএমটি লাইনে পিসিবি লোডিংয়ের জন্য ব্যবহৃত হয়।



বৈশিষ্ট্য



1.4 পিসিবি প্রস্থের বিকল্প, 250mm/330mm/390mm/460mm।

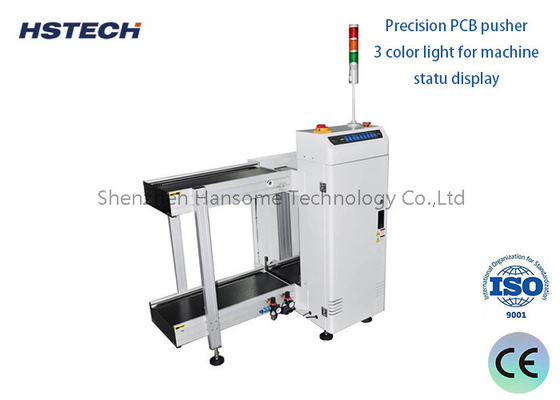

2- সুনির্দিষ্ট পিসিবি পিশ রড।
3.৩ মেশিনের অবস্থা দেখানোর জন্য ব্যবহৃত রঙিন আলো।
4- স্ট্যান্ডার্ড কাজ ৩ টি ম্যাগাজিনের সাথে, শীর্ষ ১ টি ম্যাগাজিন, নিচের ২ টি ম্যাগাজিন।
5স্ট্যান্ডার্ড এলইডি বোতাম কন্ট্রোল, অপশনাল টাচ স্ক্রিন কন্ট্রোল।

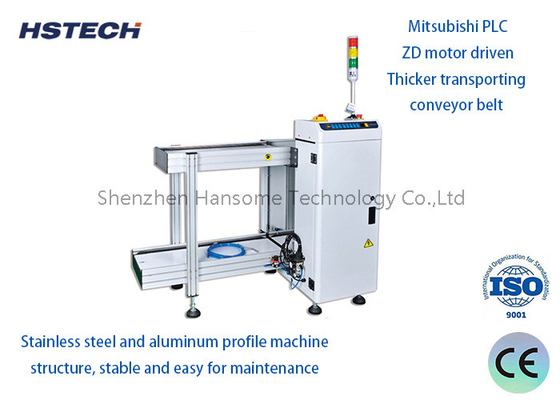

6স্টেইনলেস স্টীল কাঠামো স্থিতিশীল।
7. মসৃণ সমান্তরাল প্রস্থ সমন্বয়.
8লোডিং প্রক্রিয়া চলাকালীন পিসিবি ক্ষতির কোনও গ্যারান্টি নেই।
9সিই সার্টিফিকেশন, ইউরোপীয় বাজারে প্রযোজ্য।



স্পেসিফিকেশন



মডেল HS-LD330
পণ্যের নাম পিসিবি ম্যাগাজিন লোডার
পরিবহন উচ্চতা ৯২০±২০ মিমি
পিসিবি লোডিংয়ের সময় প্রায় ৬ সেকেন্ড
ম্যাগাজিন প্রতিস্থাপনের সময় প্রায় ৩০ সেকেন্ড
পরিবহণের দিক L~R, অথবা R~L
অপারেশন ফ্রন্ট অপারেশন
ট্র্যাকের স্থির দিক সামনের দিক ((অথবা নির্দিষ্ট করুন)
পাওয়ার সাপ্লাই 220V,50/60Hz,±10%
বায়ু চাপ ৪-৬ বার
পিসিবি বেধ মিনিট ০.৪ মিমি
ম্যাগাজিন qty উপরের দিকে ১ পিসি, নীচের দিকে ২ পিসি
উচ্চতা নির্বাচন ১-৪ ((১০ মিমি পিচ)
কনভেয়র স্পিড 0.5-20M/মিনিট অথবা কাস্টমাইজড
সিগন্যাল এসএমইএমএ



মডেল নির্বাচন



মডেল HS-LD250 HS-LD330 HS-LD390 HS-LD460
কার্যকর পিসিবি দৈর্ঘ্য ৫০*৫০~৩৫০*২৫০ মিমি ৫০*৫০~৪৫৫*৩৩০ মিমি ৫০*৫০~৫৩০*৩৯০ মিমি ৫০*৫০~৫৩০*৪৬০ মিমি
মেশিনের আকার ১৪০০*৮০০*১২০০ মিমি ১৬৫০*৮৮০*১২০০ মিমি 1800*940*1200 মিমি ১৮০০*১০১০*১২০০ মিমি
ম্যাগাজিনের আকার ৩৫৫*৩২০*৫৬৩ মিমি ৪৬০*৪০০*৫৬৩ মিমি ৫৩৫*৪৬০*৫৭০ মিমি ৫৩৫*৫৩০*৫৭০ মিমি
ওজন ১৪০ কেজি ১৮০ কেজি ২২০ কেজি ২৬০ কেজি





প্রয়োগ



এই মেশিনটি একটি পিসিবি লোডিং মেশিন, এটি এসএমটি উত্পাদন লাইনের শুরুতে ব্যবহৃত হয়, মেশিনটি পিসিবিকে ম্যাগাজিন র্যাক থেকে চাপিয়ে দেয় এবং উত্পাদন লাইনের ডাউনস্ট্রিম মেশিনে পরিবহন করে।
