এসএমটি লাইনের জন্য 6 বার বায়ু চাপ এবং 20M/মিনিট কনভেয়ার গতি সহ উচ্চ গতির অ্যালুমিনিয়াম প্রোফাইল ম্যাগাজিন লোডার

এসএমটি লাইনের জন্য 6 বার বায়ু চাপ এবং 20M/মিনিট কনভেয়ার গতি সহ উচ্চ গতির অ্যালুমিনিয়াম প্রোফাইল ম্যাগাজিন লোডার

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-LD250
MOQ.: 1SET
মূল্য: negotiable
অর্থ প্রদানের শর্তাবলী: ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা: প্রতি মাসে 200 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
ম্যাগাজিন লোডার
প্রোগ্রাম:
Plc
উপাদান:
অ্যালুমিনিয়াম
পিসিবি নির্দেশনা:
এল থেকে আর
ইন্টারফেস:
এসএমএমএ
আবেদন:
পিসিবি সমাবেশ
প্যাকেজিং বিবরণ:
কাঠের প্যাকেজ
যোগানের ক্ষমতা:
প্রতি মাসে 200 সেট
বিশেষভাবে তুলে ধরা:

6bar ম্যাগাজিন লোডার

,

20M/মিনিট PCB লোডার

,

অ্যালুমিনিয়াম প্রোফাইল এসএমটি ম্যাগাজিন লোডার

পণ্যের বর্ণনা
হাই স্পিড ম্যাগাজিন লোডার অ্যালুমিনিয়াম প্রোফাইল 6bar 20M/min SMT লাইন জন্য SMEMA সঙ্গে
কপি নুটেক LED বোতাম কন্ট্রোল এসএমটি লাইন ম্যাগাজিন লোডার পিসিবি হ্যান্ডলিং মেশিন
প্রয়োগ
একটি ম্যাগাজিন লোডার একটি শিল্প অটোমেশন সরঞ্জাম যা এসএমটি (পৃষ্ঠ মাউন্ট প্রযুক্তি) উত্পাদন লাইনগুলির জন্য ম্যাগাজিনে মুদ্রিত সার্কিট বোর্ডগুলির দক্ষতার সাথে লোড করার জন্য ডিজাইন করা হয়েছে।এটি সাধারণত ইলেকট্রনিক্স উত্পাদন সুবিধা উত্পাদন দক্ষতা উন্নত এবং ম্যানুয়াল হ্যান্ডলিং সময় কমাতে ব্যবহৃত হয়.
মূল বৈশিষ্ট্য
  • ঐতিহ্যবাহী LED বোতাম নিয়ন্ত্রণ ব্যবস্থা
  • ৩টি ম্যাগাজিন র্যাকের সাথে সামঞ্জস্যপূর্ণ
  • স্থিতিশীলতা স্টেইনলেস স্টীল কাঠামো
  • মসৃণ এবং সমান্তরাল প্রস্থ সমন্বয়
  • ৩ রঙের LED লাইট ডিসপ্লে
  • ম্যাগাজিন র্যাককে সুরক্ষিত করার জন্য উপরের এবং নীচের বায়ুসংক্রান্ত ক্ল্যাম্প
  • লোডিং এবং আনলোডিংয়ের সময় কোনও পিসিবি ভাঙ্গার গ্যারান্টি নেই
  • SMEMA সামঞ্জস্যপূর্ণ
  • সিই তালিকাভুক্ত, ইউরোপীয় বাজারের জন্য উপযুক্ত
টেকনিক্যাল স্পেসিফিকেশন
মডেল HS-LD250
পণ্যের নাম পিসিবি লোডার
পরিবহন উচ্চতা ৯২০±২০ মিমি
পিসিবি লোডিংয়ের সময় প্রায় ৬ সেকেন্ড
ম্যাগাজিন প্রতিস্থাপনের সময় প্রায় ৩০ সেকেন্ড
পরিবহণের দিক L~R, অথবা R~L
অপারেশন ফ্রন্ট অপারেশন
ট্র্যাকের স্থির দিক সামনের দিক (বা নির্দিষ্ট করুন)
পাওয়ার সাপ্লাই 220V, 50/60Hz, ±10%
বায়ু চাপ ৪-৬ বার
পিসিবি বেধ মিনিট ০.৪ মিমি
ম্যাগাজিন qty উপরের দিকঃ ১ পিসি, নীচের দিকঃ ২ পিসি
উচ্চতা নির্বাচন ১-৪ (১০ মিমি পিচ)
কনভেয়র স্পিড 0.5-20M/মিনিট অথবা কাস্টমাইজড
সিগন্যাল এসএমইএমএ
মডেল নির্বাচন গাইড
মডেল HS-LD250 HS-LD330 HS-LD390 HS-LD460
কার্যকর পিসিবি দৈর্ঘ্য ৫০*৫০~৩৫০*২৫০ মিমি ৫০*৫০~৪৫৫*৩৩০ মিমি ৫০*৫০~৫৩০*৩৯০ মিমি ৫০*৫০~৫৩০*৪৬০ মিমি
মেশিনের আকার ১৪০০*৮০০*১২০০ মিমি ১৬৫০*৮৮০*১২০০ মিমি 1800*940*1200 মিমি ১৮০০*১০১০*১২০০ মিমি
ম্যাগাজিনের আকার ৩৫৫*৩২০*৫৬৩ মিমি ৪৬০*৪০০*৫৬৩ মিমি ৫৩৫*৪৬০*৫৭০ মিমি ৫৩৫*৫৩০*৫৭০ মিমি
ওজন ১৪০ কেজি ১৮০ কেজি ২২০ কেজি ২৬০ কেজি

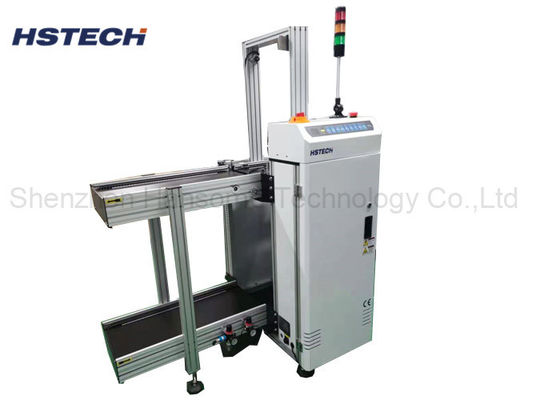

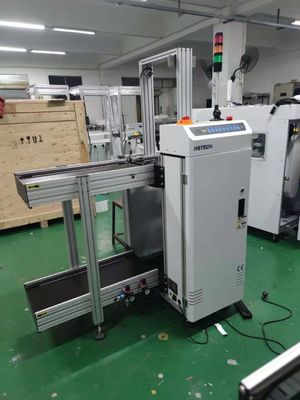

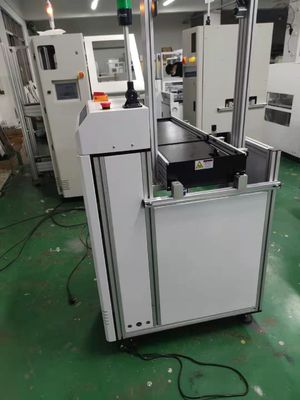

প্রোডাক্টের ছবি
এসএমটি লাইনের জন্য 6 বার বায়ু চাপ এবং 20M/মিনিট কনভেয়ার গতি সহ উচ্চ গতির অ্যালুমিনিয়াম প্রোফাইল ম্যাগাজিন লোডার 0
এসএমটি লাইনের জন্য 6 বার বায়ু চাপ এবং 20M/মিনিট কনভেয়ার গতি সহ উচ্চ গতির অ্যালুমিনিয়াম প্রোফাইল ম্যাগাজিন লোডার 1
এসএমটি লাইনের জন্য 6 বার বায়ু চাপ এবং 20M/মিনিট কনভেয়ার গতি সহ উচ্চ গতির অ্যালুমিনিয়াম প্রোফাইল ম্যাগাজিন লোডার 2
এসএমটি লাইনের জন্য 6 বার বায়ু চাপ এবং 20M/মিনিট কনভেয়ার গতি সহ উচ্চ গতির অ্যালুমিনিয়াম প্রোফাইল ম্যাগাজিন লোডার 3
এসএমটি লাইনের জন্য 6 বার বায়ু চাপ এবং 20M/মিনিট কনভেয়ার গতি সহ উচ্চ গতির অ্যালুমিনিয়াম প্রোফাইল ম্যাগাজিন লোডার 4
