উচ্চ স্থিতিশীলতা ঈগল ক্লি টাইপ শ্রেপনেল ফিক্সচার স্বয়ংক্রিয় পিসিবি লিড কাটিং মেশিন

উচ্চ স্থিতিশীলতা ঈগল ক্লি টাইপ শ্রেপনেল ফিক্সচার স্বয়ংক্রিয় পিসিবি লিড কাটিং মেশিন

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-500LC
MOQ.: ১টি সেট
মূল্য: আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা: প্রতি মাসে 200 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
স্বয়ংক্রিয় পিসিবি লিড কাটিং মেশিন
অন্য নাম:
পিসিবি অতিরিক্ত ফুট কাটার মেশিন
ভোল্টেজ:
AC220V, AC380V, 50/60Hz
দক্ষ পিসিবি আকার:
400*250 মিমি
ন্যূনতম সীসার উচ্চতা:
1.0-1.5 মিমি মিন
ব্লেড পাওয়া যায়:
8 ইঞ্চি, 10 ইঞ্চি
মেশিন বডি:
স্টেইনলেস স্টীল
শর্ত:
নতুন
প্যাকেজিং বিবরণ:
কাঠের প্যাকেজ, ভিতরে ফেনা সঙ্গে
যোগানের ক্ষমতা:
প্রতি মাসে 200 সেট
বিশেষভাবে তুলে ধরা:
সীসা গঠনের সরঞ্জাম, পিসিবি সীসা কাটিয়া মেশিন
পণ্যের বর্ণনা



উচ্চ স্থিতিশীলতা ঈগল ক্লি টাইপ শ্রেপনেল ফিক্সচার স্বয়ংক্রিয় পিসিবি লিড কাটিং মেশিন



পরিচিতি

এই মেশিনটি ওয়েভ সোল্ডারিংয়ের পরে পিসিবিএর অতিরিক্ত ফুট / সীসা কাটাতে ব্যবহৃত হয়, মেশিনটি মূলত দুটি অংশ, পিসিবি ফিক্সিং এবং ব্লেড ফিক্সিং অন্তর্ভুক্ত করে। পিসিবি চেইন দ্বারা পরিবহন করা হয়,উভয় পক্ষের ক্ল্যাম্পার দ্বারা স্থির, এবং PCB এর নিচে আঙুল. ব্লেড স্থির করা হয় এবং উচ্চতা সেট করার পরে, PCB স্বয়ংক্রিয় সীসা কাটা জন্য পরিবহন করা হবে. ব্লেড দ্রুত এবং স্থিতিশীল ঘোরান,একই সময়ে এটা খুব কম শব্দ এবং উচ্চ দক্ষতাপিসিবিএ বোর্ডের কোনো ক্ষতি নিশ্চিত করার জন্য ওয়ার্প প্রতিরোধক ডিভাইস রয়েছে।



স্পেসিফিকেশন

মডেল HS-500LC
শক্তি AC220, 50/60Hz/380V,50/60Hz
সর্বাধিক পিসিবি আকার 400mm ((L) x 250mm ((W)
প্রধান অক্ষের গতি ৪৫০০/মিনিট
প্রধান অক্ষের মোটর ৩/৪ এইচপি
গাইড রেলের গতি 0-3 M নিয়মিত হতে পারে
লিডের উচ্চতা 1.০-১.৫ মিমি মিনিট
মেশিনের মাত্রা ৭৫০*৬০০*৮৬০ মিমি (W*D*H)
নেট ওজন ১১৫ কেজি



বৈশিষ্ট্য

1, ঈগল আঙ্গুল টাইপ shrapnel ফিক্সচার গ্রহণ, clamping PCB বোর্ড স্বয়ংক্রিয় ধাক্কা, উচ্চ স্থিতিশীলতা। প্লেট খাওয়ানোর গতি সামঞ্জস্য করা যেতে পারে, স্পিন্ডল গতি দ্রুত, কম শব্দ, উচ্চ নির্ভুলতা,দ্রুত দক্ষতা.

2, একটি জোড়া কনভেয়র চেইন মডেলের মধ্যে সজ্জিত করা হয় যা ক্ল্যাম্প এবং ট্রিমিং জন্য উচ্চ গতিতে ঘোরানো ব্লেডের কাছে পিসিবিএ সরবরাহ করে।

3, AC380V, 3 ফেজ ওয়ার্কিং ভোল্টেজ.

4, মেশিনটি স্বয়ংক্রিয় সোল্ডারিং মেশিন বা এআই মেশিনের সাথে সংযোগ স্থাপন করতে পারে।
5, উচ্চ স্থিতিশীলতা, এটি স্বয়ংক্রিয় সোল্ডারিং মেশিন বা এআই মেশিনের সাথে সংযোগ স্থাপন করতে পারে।
6, ওয়েল্ডিংয়ের সময় বাঁকানো পিসিবি অতিক্রম করার জন্য, বাঁকানো ডিভাইসটি প্রতিরোধ করুন।
7, ইনপুট গতি সামঞ্জস্য করা যেতে পারে, সর্বোচ্চ. গতি 3m/min হয়.



প্যাকেজিং সম্পর্কে

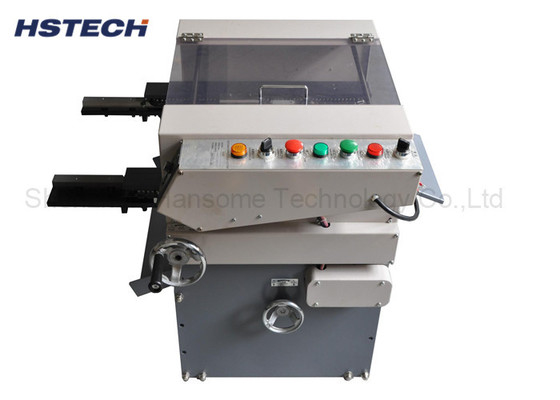

উচ্চ স্থিতিশীলতা ঈগল ক্লি টাইপ শ্রেপনেল ফিক্সচার স্বয়ংক্রিয় পিসিবি লিড কাটিং মেশিন 0

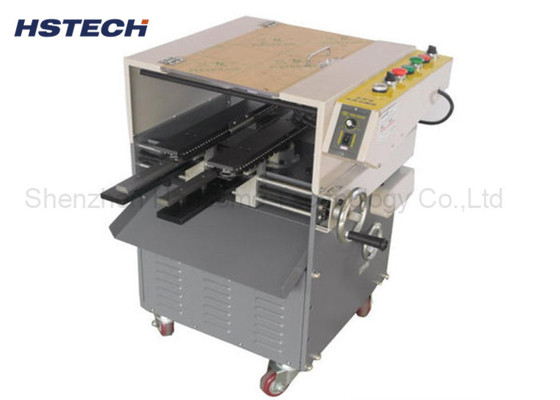

উচ্চ স্থিতিশীলতা ঈগল ক্লি টাইপ শ্রেপনেল ফিক্সচার স্বয়ংক্রিয় পিসিবি লিড কাটিং মেশিন 1

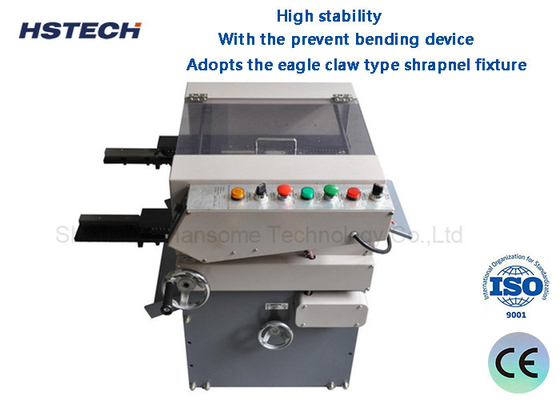

উচ্চ স্থিতিশীলতা ঈগল ক্লি টাইপ শ্রেপনেল ফিক্সচার স্বয়ংক্রিয় পিসিবি লিড কাটিং মেশিন 2
