GKG উচ্চ নির্ভুলতা এসএমটি সোল্ডার পেস্ট প্রিন্টার সঙ্গে ড্রপস অফ রেইন ক্লিনিং সিস্টেম

ব্র্যান্ড নাম:	GKG
মডেল নম্বর:	GT++
MOQ.:	১টি সেট
মূল্য:	negotiable
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা:	প্রতি মাসে 100 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE,TUV,ROHS

পণ্যের নাম:

স্বয়ংক্রিয় স্টেনসিল প্রিন্টিং মেশিন

অন্য নাম:

স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টিং মেশিন

পিসিবি সাইজ:

50x50~510x510 মিমি

পরিবহন উচ্চতা:

900±40 মিমি

বায়ু চাপ:

4-6kgf/cm³

পিসিবি বেধ:

0.4-6 মিমি

বোর্ডের সর্বোচ্চ ওজন:

5 কেজি

মেশিনের ওজন:

1000 কেজি

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজ

যোগানের ক্ষমতা:

প্রতি মাসে 100 সেট

পণ্যের বর্ণনা

ড্রিপ ক্লিনিং ফাংশন সহ জিকেজি এসএমটি সোল্ডার পেস্ট স্টেনসিল প্রিন্টিং মেশিন

পরিচিতি

এম আকারের বোর্ড পরিচালনা, জিটি++ আপনার সমস্ত ব্যবসায়িক চাহিদা সরবরাহ করতে দক্ষ। এটি সফলভাবে 01005 ক্ষুদ্র মুদ্রণ অর্জন করেছে। স্টেনসিলের সাথে সম্পূর্ণ যোগাযোগের মাধ্যমে,আমাদের উন্নত পরিষ্কারের সিস্টেম নিশ্চিত করে যে জালের মধ্যে কোন অবশিষ্ট প্যাস্ট মুদ্রণের আগে নির্মূল করা হবে. 2 ডি পেস্ট পরিদর্শন ফাংশন অপর্যাপ্ত পেস্ট, ব্রিজিং এবং অন্যান্য ত্রুটি সনাক্ত করতে সক্ষম। জিটি ++ এছাড়াও শীর্ষ এবং মোটর সাইড ক্ল্যাম্প দিয়ে সজ্জিত করা হয়,এভাবে উচ্চতর মুদ্রণ মান নিশ্চিত করা.

স্পেসিফিকেশন

মডেল	জিটি++
সর্বাধিক পিসিবি আকার	৫১০x৫১০ মিমি
পিসিবি আকার মিনি	৫০x৫০ মিমি
পিসিবি বেধ	0.৪-৬ মিমি
বোর্ডের সর্বাধিক ওজন	৫ কেজি
পরিবহন উচ্চতা	900±40 মিমি
বোর্ডের প্রান্তের ফাঁক	2.5 মিমি
বোর্ডের উচ্চতা	২৩ মিমি
পরিবহণের দিক	L-R, R-L
পরিবহণের গতি	সর্বোচ্চ ১৫০০ মিমি/সেকেন্ড, প্রোগ্রাম কন্ট্রোল
পরিবহন পদ্ধতি	এক পর্যায়ে
পিসিবি অবস্থান (সমর্থন পদ্ধতি)	চৌম্বকীয় পিন/সমর্থন ব্লক/অটো আপ-ডাউন টেবিল
পিসিবি ক্ল্যাম্পিং সিস্টেম	উপরের ক্ল্যাম্পিংয়ের উপর পেটেন্টকৃত
	সাইড ক্ল্যাম্পিং
	অ্যাডসর্পশন ফাংশন
প্রিন্ট স্ন্যাপ-অফ	০-২০mm
মুদ্রণ মোড	একবার/দুবার
মুদ্রণের গতি	১০-২০০ মিমি/সেকেন্ড
মুদ্রণ মোড	একবার / দুবার
স্কিউজি টাইপ	রবার/স্টিলের স্কুইজি ব্লেড ((কোণ 45°/55°/60°)
মুদ্রণ চাপ	0.৫-১০ কেজি
টেমপ্লেট ফ্রেমের আকার	470370mm~737737mm ((20-40thickness)
পরিষ্কারের ব্যবস্থা	বৃষ্টির ধরণ পরিষ্কারের সিস্টেমের ড্রপ
	শুকনো, ভিজা ভ্যাকুয়াম তিন মোড
	সামনে এবং পিছনে পরিষ্কার
CCD FOV	১০x৮ মিমি
বিশ্বাসযোগ্য চিহ্নের ধরন	স্ট্যান্ডার্ড ফিডুসিয়াল মার্কের আকৃতি
	প্যাড
	গর্ত
ক্যামেরা সিস্টেম	উপরে/নীচে দেখুন অপটিক্স গঠন
	সিসিডি ডিজিটাল ক্যামেরা
	জ্যামিতিক প্যাটার্ন মেলে

মেশিন পারফরম্যান্স

মডেল	জিটি++
পুনরাবৃত্তি অবস্থান সঠিকতা	±12.5um@6,CPK≥2.0
মুদ্রণের নির্ভুলতা	±18um@6,CPK≥2.0
মুদ্রণ চক্রের সময়	<7.5 সেকেন্ড
তৃতীয় পক্ষের পরীক্ষা সিস্টেম ((CTQ) উপর ভিত্তি করে প্রকৃত solderpaste মুদ্রণ অবস্থান পুনরাবৃত্তি নির্ভুলতা যাচাই

পুরো মেশিনের স্পেসিফিকেশন

পাওয়ার সাপ্লাই	এসিঃ ২২০±১০%, ৫০/৬০ এইচজেড, ৩.০ কিলোওয়াট
বায়ু চাপ	৪-৬ কেজিএফ/সিএম২
বায়ু খরচ	প্রায় ৫ লিটার/মিনিট
অপারেটিং তাপমাত্রা	-২০°সি~+৪৫°সি
অপারেটিং আর্দ্রতা	৩০% থেকে ৬০%
মেশিনের মাত্রা(টাওয়ার লাইট ছাড়া)	1240 ((L) x 1410 ((W) x 1500 (H) মিমি
মেশিনের ওজন	আনুমানিকঃ প্রায় ১,১০০ কেজি

বৈশিষ্ট্য

1, সিসিডি ডিজিটাল সিস্টেম, সম্পূর্ণ নতুন অপটিক্যাল পাথ সিস্টেম, অভিন্ন বৃত্তাকার আলো এবং উচ্চ উজ্জ্বলতা সমাক্ষ আলোর উৎস। উভয় আলোর উৎস সিস্টেমের সাথে উজ্জ্বলতা একটি অসীম লুপ সামঞ্জস্য করতে পারেন,বিভিন্ন মার্ট পয়েন্ট সহজে চিহ্নিত করা যেতে পারে (অসমতল চিহ্নিত পয়েন্ট সহ) যেমন টিন প্লাটিং, তামা প্লাটিং, সিলভার প্লাটিং, গরম বায়ু সোল্ডারিং, এফপিসি এবং বিভিন্ন ধরণের বিভিন্ন PCB রঙের।

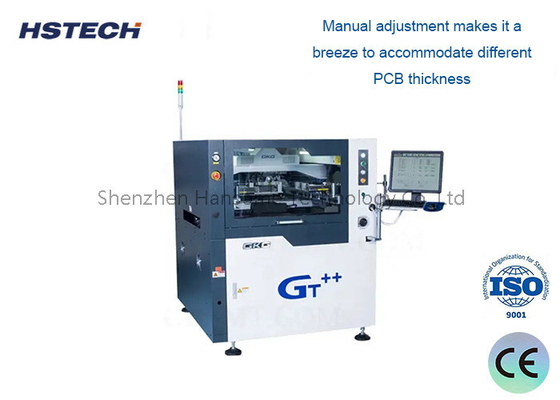

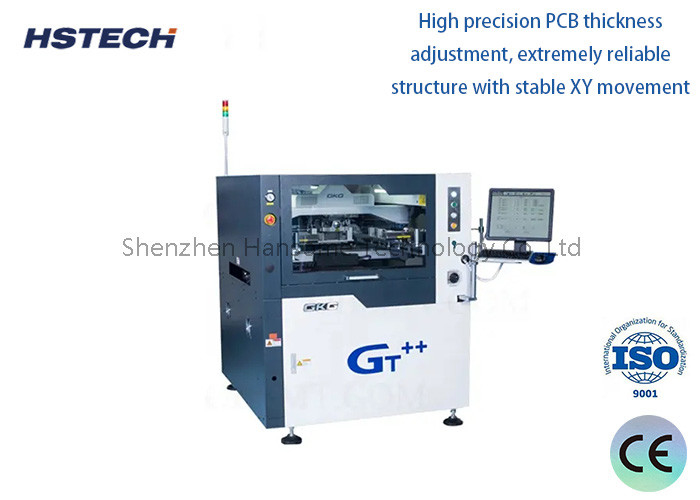

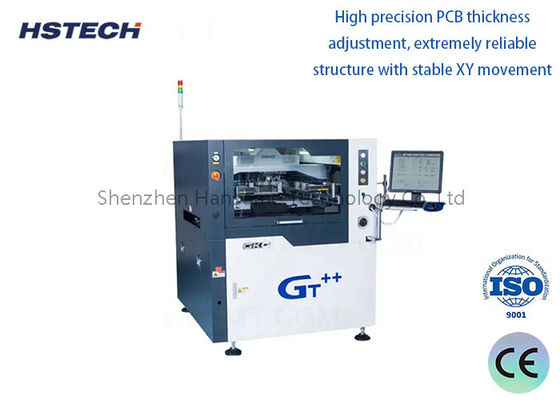

2, উচ্চ নির্ভুলতা পিসিবি বেধ সমন্বয়, স্থিতিশীল এক্সওয়াই আন্দোলনের সাথে অত্যন্ত নির্ভরযোগ্য কাঠামো। ম্যানুয়াল সমন্বয় এটি বিভিন্ন পিসিবি বেধের জন্য একটি বাতাস করে তোলে।

3গাইড রেল পজিশনিং সিস্টেম, new প্যাটার্ন গাইড রেল নিষেধাজ্ঞা detachable, প্রোগ্রামযোগ্য নমনীয় সাইড ক্ল্যাম্প, FPC জন্য নির্দিষ্ট, PCB warpage, একটি অনন্য clamping প্লেট ডিভাইস সঞ্চালন।সফটওয়্যার প্রোগ্রামিং মাধ্যমে স্বয়ংক্রিয়ভাবে প্রসারিত এবং পিসিবি pickness প্রভাবিত না ফিরে আঁকা করতে পারেন.

4, নতুন উদ্ভাবনী squeegee কাঠামো নকশা, একটি ব্যাপক squeegee সিস্টেম গ্রহণ যা স্থিতিশীলতা এবং দীর্ঘ জীবনকাল উন্নত।

5, উচ্চ গতির স্টেনসিল পরিষ্কার, নীচে বিতরণ পরিষ্কার কাঠামো সফলভাবে বন্ধ খোলার (যা সবসময় অকার্যকর পরিষ্কারের মূল কারণ) হতে প্রতিরোধ করে।সফটওয়্যার কন্ট্রোলের সাহায্যে দ্রাবক বিতরণের দৈর্ঘ্যও সহজেই পরিবর্তন করা যায়.

6, নতুন মাল্টি-ফাংশন ইন্টারফেস, সরলতা, স্পষ্টভাবে বুঝতে, ব্যবহারকারী বন্ধুত্বপূর্ণ. প্রকৃত তাপমাত্রা এবং আর্দ্রতা মনিটর ফাংশন.

কার্যাবলী

1ড্রিপ ক্লিনিং সিস্টেম
ড্রিপ ক্লিনিং কাঠামো, কার্যকরভাবে দ্রাবক টিউব ব্লকিং প্রতিরোধ কারণ পরিষ্কারের সময় কোনও দ্রাবক নেই এবং দুর্বল পরিষ্কারের প্রভাব।

2. মোট এখন squeegee ব্লেড গঠন নকশা
স্লাইডিং রেল এবং এয়ার সিলিন্ডারের মাধ্যমে নতুন প্যাটার্ন স্কিউজি ব্লেড স্ট্রাকচার, চলাচলের স্থিতিশীলতা বৃদ্ধি এবং পরিষেবা জীবন বাড়িয়ে তোলে।
