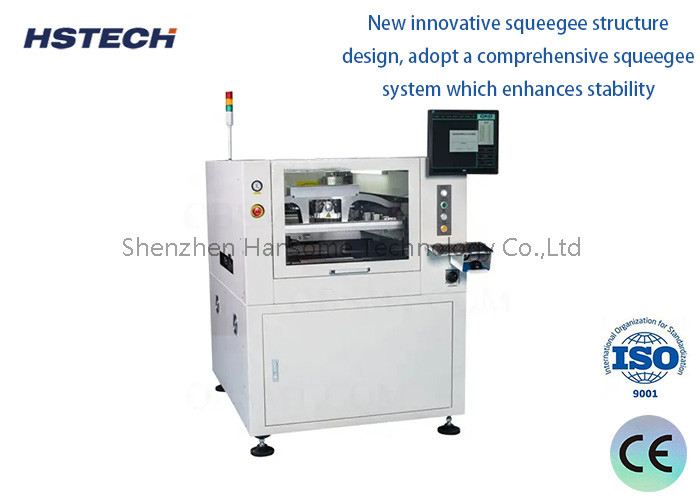

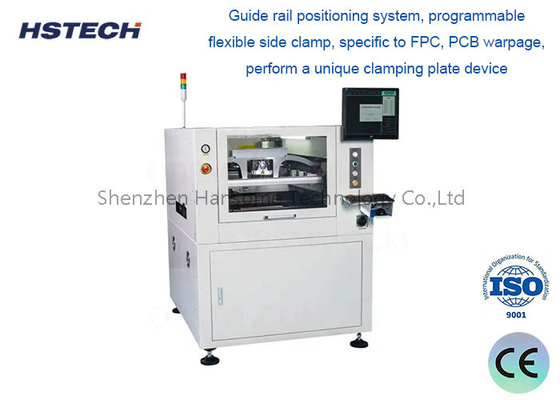

এসএমটি সোল্ডার পেস্ট স্টেনসিল প্রিন্টিং মেশিন চৌম্বকীয় পিন/সমর্থন ব্লক

ব্র্যান্ড নাম:	GKG
মডেল নম্বর:	জিএসই
MOQ.:	১টি সেট
মূল্য:	negotiable
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা:	প্রতি মাসে 100 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE,TUV,ROHS

পণ্যের নাম:

স্বয়ংক্রিয় স্টেনসিল প্রিন্টার

অন্য নাম:

সোল্ডার পেস্ট প্রিন্টিং মেশিন

পিসিবি সাইজ:

50x50~400x340mm

পরিবহন উচ্চতা:

900±40 মিমি

পিসিবি বেধ:

0.4 ~ 6 মিমি

I/Ov ইন্টারফেস:

SMEMA

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজ

যোগানের ক্ষমতা:

প্রতি মাসে 100 সেট

পণ্যের বর্ণনা

এসএমটি সোল্ডার পেস্ট স্টেনসিল প্রিন্টিং মেশিন চৌম্বকীয় পিন/সমর্থন ব্লক

স্পেসিফিকেশন

মডেল	জিএসই
স্টেনসিলের আকার	370x370mm ((মিনিট আকার)
	737x737mm ((সর্বোচ্চ আকার)
	২০-৪০ মিমি (ঠান্ডা)
সর্বাধিক পিসিবি আকার	৪০০x৩৪০ মিমি
পিসিবি আকার মিনি	৫০x৫০ মিমি
পিসিবি বেধ	0.৪-৬ মিমি
পিসিবি ওয়ারপেজ	সর্বাধিক ১% পিসিবি ডায়াগনাল
পরিবহন উচ্চতা	900±40 মিমি
পরিবহণের দিক	L-R, R-L
পরিবহণের গতি	সর্বোচ্চ 1500mm/s, নিয়ন্ত্রিত হতে পারে
পরিবহন পদ্ধতি	এক পর্যায়ে
প্রস্থের সমন্বয়	স্বয়ংক্রিয়
I/O ইন্টারফেস	এসএমইএমএ
পিসিবি অবস্থান (সমর্থন পদ্ধতি)	চৌম্বকীয় পিন/সমর্থন ব্লক/উপরে-নীচে টেবিল
পিসিবি ক্ল্যাম্পিং সিস্টেম	উপরের clamping / পাশ clamping উপর পেটেন্ট
প্রিন্ট হেড	দুটি স্বাধীন মোটরযুক্ত প্রিন্টার হেড
সিকিউজি চাপ	0.5~10 কেজি (প্রোগ্রাম কন্ট্রোল)
মুদ্রণের গতি	৬-২০০ মিমি/সেকেন্ড
মুদ্রণ মোড	একবার / দুবার
স্কিউজি টাইপ	রবার/স্টিলের স্কুইজি ব্লেড ((কোণ 45°/55°/60°)
পরিষ্কারের ব্যবস্থা	শক্তিশালী ভ্যাকুয়াম শোষণ, শুকনো, ভিজা, ভ্যাকুয়াম তিন মোড
CCD FOV	৮x৬ মিমি
মেশিন সেট রেঞ্জ	এক্সঃ ± 3 মিমি, ওয়াইঃ ± 7 মিমি, θ: ± 2°
দৃষ্টি	আপ / ডাউন অপটিক্স কাঠামো / সিসিডি / জ্যামিতি প্যাটার্ন ম্যাচ

পুরো মেশিনের স্পেসিফিকেশন

পুনরাবৃত্তি অবস্থান নির্ভুলতা	±0.01 মিমি
মুদ্রণের নির্ভুলতা	±0.025 মিমি
চক্র সময়	< ৮ সেকেন্ড
পণ্য পরিবর্তন	পুরাতনঃ<3 মিনিট,নতুনঃ<5 মিনিট
বায়ু সরবরাহ	৪-৬ কেজি/সেমি
পাওয়ার সাপ্লাই	এসিঃ 220±10%, 50/60HZ, 2.5KW
নিয়ন্ত্রণ পদ্ধতি	পিসি
অপারেটিং সিস্টেম	উইন্ডোজ এক্সপি/উইন৭
মেশিনের মাত্রা	1158 ((L) x 1362 ((W) x 1463 (H) মিমি
মেশিনের ওজন	আনুমানিকঃ প্রায় ১ হাজার কেজি

বৈশিষ্ট্য

1. জিকেজি ডেডিকেটেড অ্যাডজাস্টমেন্ট লিফটিং প্ল্যাটফর্ম। স্থিতিশীল এবং সামঞ্জস্য করা সহজ, এটি দ্রুত বিভিন্ন বেধের পিসিবিগুলির শীর্ষ পিন উচ্চতা সামঞ্জস্য করতে পারে।

2. পরিষ্কার ব্যবস্থাঃ জি কে জি পরিষ্কার ব্যবস্থা তিনটি পরিষ্কার পদ্ধতি দিয়ে সজ্জিতঃ শুকনো পরিষ্কার, ভিজা পরিষ্কার এবং ভ্যাকুয়াম পরিষ্কার। এটি একত্রে ব্যবহার করা যেতে পারে।যদি গ্রাহকদের স্বয়ংক্রিয় পরিষ্কারের প্রয়োজন না হয়, ম্যানুয়াল ক্লিনিংও ব্যবহার করা যেতে পারে পরিষ্কারের সময় কমাতে এবং উত্পাদন দক্ষতা উন্নত করতে। নতুন উইপিং সিস্টেম টেমপ্লেটের সাথে পর্যাপ্ত যোগাযোগ নিশ্চিত করে,এবং বর্ধিত ভ্যাকুয়াম শোষণ কার্যকরভাবে পর্দায় অবশিষ্ট পেস্ট নির্মূল করতে পারেন, যার ফলে কার্যকর স্বয়ংক্রিয় পরিষ্কারের ফাংশন অর্জন করা যায়। সিসিডি অংশটি শেখার সিস্টেম থেকে পৃথক করা হয়। যখন সিসিডি কাজ করে, সিসিডি অংশটি স্বাধীনভাবে সঞ্চালিত হয়,সার্ভো মোটরের উপর চাপ কমানো এবং মেশিনের গতি এবং নির্ভুলতা উন্নত করা.

3ইমেজ এবং অপটিক্যাল সিস্টেম ব্যবহার করে, অভিন্ন আঙ্গুলাকার আলো এবং উচ্চ উজ্জ্বলতা সমাক্ষ আলো, প্রতিশ্রুত উজ্জ্বলতা সমন্বয় ফাংশন সঙ্গে,এটি কার্যকরভাবে সমস্ত ধরণের চিহ্নিতকরণ পয়েন্টগুলি সনাক্ত করতে পারে (গভীর চিহ্নিতকরণ পয়েন্টগুলি সহ), বিভিন্ন রঙের পিসিবি যেমন টিন প্লাটিং, তামা প্লাটিং, সোনার প্লাটিং, টিন স্প্রেিং, এফপিসি ইত্যাদির জন্য উপযুক্ত।

4. শক্তিশালী অভিযোজনযোগ্যতা সঙ্গে একটি ইস্পাত গ্রিড clamping সিস্টেম. বিভিন্ন আকারের স্ক্রিন সীমানা মুদ্রণ এবং দ্রুত মডিউল প্রতিস্থাপন করতে পারেন
উৎপাদন লাইন.

5. উইন্ডোজ এক্সপি / উইন 7 অপারেটিং ইন্টারফেস ব্যবহার করে, এটিতে একটি ভাল মানব-মেশিন ডায়ালগ ফাংশন রয়েছে, যা অপারেটরদের জন্য দ্রুত অপারেশনটির সাথে নিজেকে পরিচিত করা সহজ করে তোলে,বিশেষ করে প্রোগ্রাম ফাইল নেভিগেট করার সময়. চীনা এবং ইংরেজি মধ্যে ইন্টারফেস সুইচ করা সহজ, এবং এটি অপারেশন লগ, ত্রুটি রেকর্ডিং / ত্রুটি স্ব-নির্ণয় / ত্রুটি বিশ্লেষণ অনুরোধ / হালকা এলার্ম মত ফাংশন আছে।

6, 2 ডি পেস্ট প্রিন্টিং গুণমান পরীক্ষা এবং বিশ্লেষণ, মুদ্রণের গুণমান নিশ্চিত করার জন্য শিফট, অপর্যাপ্ত পেস্ট, অনুপস্থিত এবং ব্রিজ এবং অন্যান্য ত্রুটিগুলি পরীক্ষা করতে সক্ষম।
