ব্র্যান্ড নাম: | HSTECH |
মডেল নম্বর: | HS-500LC |
MOQ.: | ১টি সেট |
মূল্য: | আলোচনাযোগ্য |
অর্থ প্রদানের শর্তাবলী: | টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, ডি/পি |
সরবরাহের ক্ষমতা: | প্রতি মাসে 200 সেট |

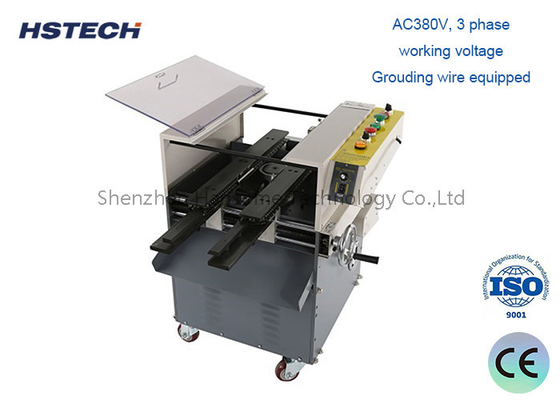

উচ্চ দক্ষতা পিসিবি লিড কাটিং মেশিন, 8/10 ইঞ্চি ব্লেড, সর্বোচ্চ 250mm প্রস্থ
পরিচিতি

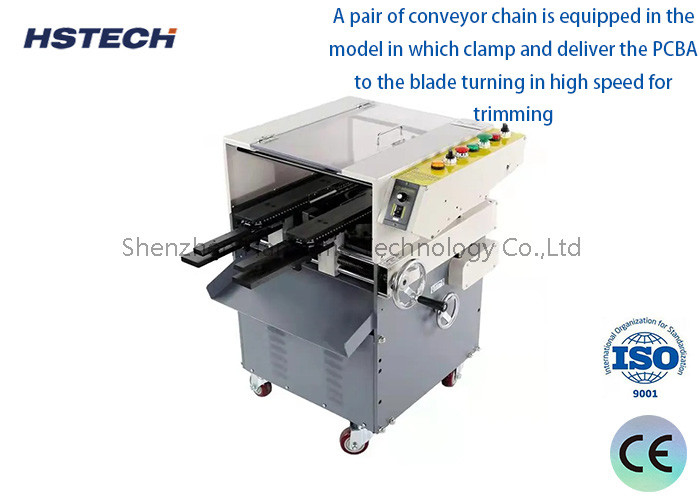

এই মেশিনটি ওয়েভ সোল্ডারিংয়ের পরে পিসিবিএর অতিরিক্ত ফুট / সীসা কাটাতে ব্যবহৃত হয়, মেশিনটি মূলত দুটি অংশ, পিসিবি ফিক্সিং এবং ব্লেড ফিক্সিং অন্তর্ভুক্ত করে। পিসিবি চেইন দ্বারা পরিবহন করা হয়,উভয় পক্ষের ক্ল্যাম্পার দ্বারা স্থির, এবং PCB এর নিচে আঙুল. ব্লেড স্থির করা হয় এবং উচ্চতা সেট করার পরে, PCB স্বয়ংক্রিয় সীসা কাটা জন্য পরিবহন করা হবে. ব্লেড দ্রুত এবং স্থিতিশীল ঘোরান,একই সময়ে এটা খুব কম শব্দ এবং উচ্চ দক্ষতাপিসিবিএ বোর্ডের কোনো ক্ষতি নিশ্চিত করার জন্য ওয়ার্প প্রতিরোধক ডিভাইস রয়েছে।
বৈশিষ্ট্য
1এই মেশিনটি পিসিবি বোর্ডে তরঙ্গ লোডিং বা ডিপ লোডিং উপাদানগুলির পরে THT প্রযুক্তিতে পিসিবি বোর্ডে সীসা পা কাটা।
2পিসিবি বোর্ডটি আঙ্গুলের দ্বারা ক্ল্যাম্প করা হয় যা স্বয়ংক্রিয়ভাবে কাটিয়া মেশিনের ভিতরে স্টেইনলেস স্টিলের রেলের উপর ফিড করে যা কাটার স্থিতিশীলতা উন্নত করে।
3ব্লেডের দীর্ঘায়ু দেওয়ার জন্য, পিসিবি ফিডিং গতি এবং কাটার গতি উপাদানগুলির পায়ে আকার অনুযায়ী সামঞ্জস্য করা যেতে পারে।
4.পিসিবি লিড লেগ কাটার মেশিনটি কভার সুরক্ষা সেন্সর দিয়ে সজ্জিত, যখন উপরের কভারটি খোলা হয়, তখন ব্লেডটি চলতে বন্ধ হয়ে যায়, যা দুর্ঘটনা প্রতিরোধ করতে পারে, যেমন হাতের আঘাত।
স্পেসিফিকেশন
মডেল | HS-500LC |
শক্তি | AC220, 50/60Hz/380V,50/60Hz |
সর্বাধিক পিসিবি আকার | 400mm ((L) x 250mm ((W) |
প্রধান অক্ষের গতি | ৪৫০০/মিনিট |
প্রধান অক্ষের মোটর | ৩/৪ এইচপি |
গাইড রেলের গতি | 0-3 M নিয়মিত হতে পারে |
লিডের উচ্চতা | 1.০-১.৫ মিমি মিনিট |
মেশিনের মাত্রা | ৭৫০*৬০০*৮৬০ মিমি (W*D*H) |
নেট ওজন | ১১৫ কেজি |
