মিটসুবিশি পিএলসি নিয়ন্ত্রণ সহ 250 মিমি / 330 মিমি পিসিবি লোডার সরঞ্জাম

মিটসুবিশি পিএলসি নিয়ন্ত্রণ সহ 250 মিমি / 330 মিমি পিসিবি লোডার সরঞ্জাম

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-LD390
MOQ.: 1SET
মূল্য: negotiable
অর্থ প্রদানের শর্তাবলী: D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা: প্রতি মাসে 200 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
250mm / 330mm PCB লোডার সরঞ্জাম
অন্য নাম:
ম্যাগাজিন লোডার
পরিবহন উচ্চতা:
920±20 মিমি
পিসিবি লোডিং সময়:
প্রায় 6 সেকেন্ড
ম্যাগাজিন সময় প্রতিস্থাপন:
প্রায় 30 সেকেন্ড
পরিবহণের দিক:
L~R, বা R~L
অপারেশন:
সামনে অপারেশন
পিসিবি বেধ:
সর্বনিম্ন 0.4 মিমি
প্যাকেজিং বিবরণ:
কাঠের প্যাকেজ
যোগানের ক্ষমতা:
প্রতি মাসে 200 সেট
পণ্যের বর্ণনা


মিটসুবিশি পিএলসি নিয়ন্ত্রণ সহ 250 মিমি / 330 মিমি পিসিবি লোডার সরঞ্জাম

বৈশিষ্ট্য

  • 250mm/330mm/390mm/460mm প্রস্থ পাওয়া যায়।
  • মোট ৩ টি ম্যাগাজিন, উপরের পাতা ১ টি, আর পিছনের পাতা ২ টি।
  • এলইডি বোতাম নিয়ন্ত্রণ, অপশনাল টাচ স্ক্রিন নিয়ন্ত্রণ।
  • স্থিতিশীলতা স্টেইনলেস স্টীল কাঠামো।
  • মসৃণ এবং সমান্তরাল প্রস্থ সমন্বয়.
  • লোডিং এবং আনলোডিংয়ের সময় পিসিবি ভাঙ্গার কোনও গ্যারান্টি নেই।
  • সিই তালিকাভুক্ত, ইউরোপীয় বাজারের জন্য উপযুক্ত।


স্পেসিফিকেশন

মডেলHS-LD390
পণ্যের নামপিসিবি লোডার
পরিবহন উচ্চতা৯২০±২০ মিমি
পিসিবি লোডিংয়ের সময়প্রায় ৬ সেকেন্ড
ম্যাগাজিন প্রতিস্থাপনের সময়প্রায় ৩০ সেকেন্ড
পরিবহণের দিকL~R, অথবা R~L
অপারেশনফ্রন্ট অপারেশন
ট্র্যাকের স্থির দিকসামনের দিক ((অথবা নির্দিষ্ট করুন)
পাওয়ার সাপ্লাই220V,50/60Hz,±10%
বায়ু চাপ৪-৬ বার
পিসিবি বেধমিনিট ০.৪ মিমি
ম্যাগাজিন qtyউপরের দিকে ১ পিসি, নীচের দিকে ২ পিসি
উচ্চতা নির্বাচন১-৪ ((১০ মিমি পিচ)
কনভেয়র স্পিড0.5-20M/মিনিট অথবা কাস্টমাইজড
সিগন্যালএসএমইএমএ



মডেল নির্বাচন

মডেলHS-LD250HS-LD330HS-LD390HS-LD460
কার্যকর পিসিবি দৈর্ঘ্য৫০*৫০~৩৫০*২৫০ মিমি৫০*৫০~৪৫৫*৩৩০ মিমি৫০*৫০~৫৩০*৩৯০ মিমি৫০*৫০~৫৩০*৪৬০ মিমি
মেশিনের আকার১৪০০*৮০০*১২০০ মিমি১৬৫০*৮৮০*১২০০ মিমি1800*940*1200 মিমি১৮০০*১০১০*১২০০ মিমি
ম্যাগাজিনের আকার৩৫৫*৩২০*৫৬৩ মিমি৪৬০*৪০০*৫৬৩ মিমি৫৩৫*৪৬০*৫৭০ মিমি৫৩৫*৫৩০*৫৭০ মিমি
ওজন১৪০ কেজি১৮০ কেজি২২০ কেজি২৬০ কেজি


প্রয়োগ
এই মেশিনটি একটি পিসিবি লোডিং মেশিন, এটি এসএমটি উত্পাদন লাইনের শুরুতে ব্যবহৃত হয়, মেশিনটি পিসিবিকে ম্যাগাজিন র্যাক থেকে চাপিয়ে দেয় এবং উত্পাদন লাইনের ডাউনস্ট্রিম মেশিনে পরিবহন করে।

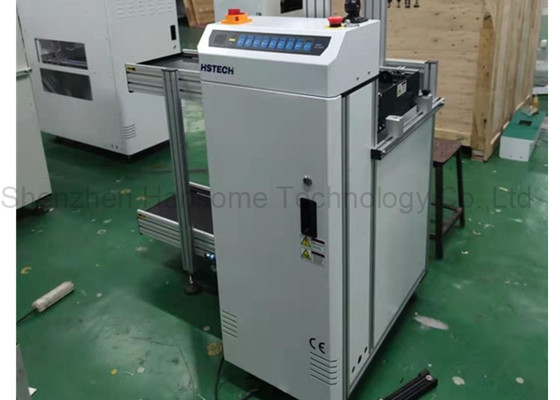

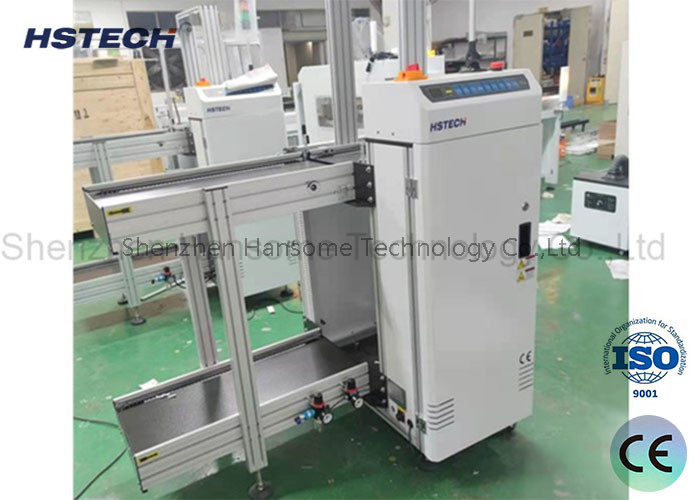

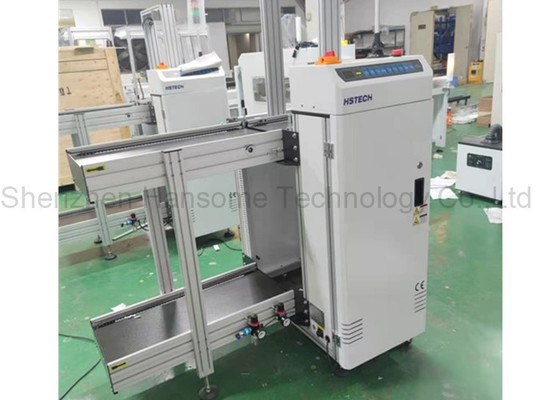

মিটসুবিশি পিএলসি নিয়ন্ত্রণ সহ 250 মিমি / 330 মিমি পিসিবি লোডার সরঞ্জাম 0মিটসুবিশি পিএলসি নিয়ন্ত্রণ সহ 250 মিমি / 330 মিমি পিসিবি লোডার সরঞ্জাম 1

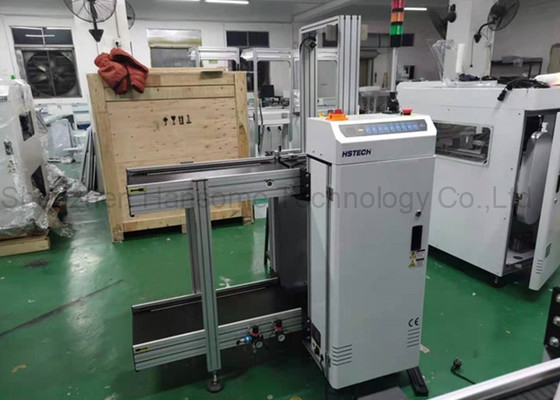

মিটসুবিশি পিএলসি নিয়ন্ত্রণ সহ 250 মিমি / 330 মিমি পিসিবি লোডার সরঞ্জাম 2
