ব্র্যান্ড নাম: | HSTECH |
মডেল নম্বর: | HS-N100L |
MOQ.: | ১টি সেট |
মূল্য: | আলোচনাযোগ্য |
অর্থ প্রদানের শর্তাবলী: | টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
সরবরাহের ক্ষমতা: | প্রতি মাসে 100 সেট |

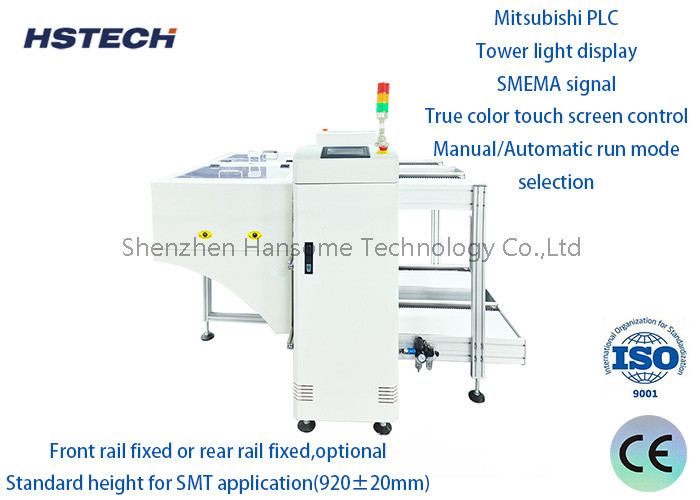

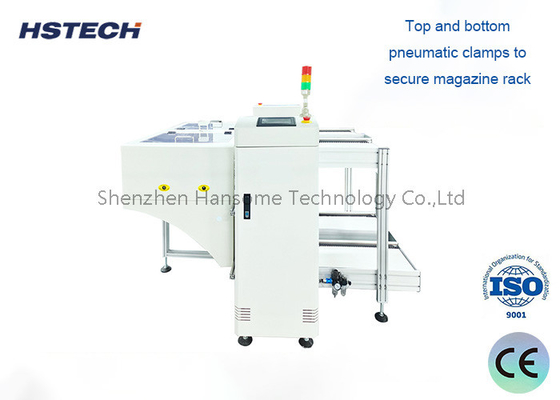

বোতাম নিয়ন্ত্রণ পৃথকভাবে ম্যাগাজিন সংগ্রহ পিসিবি এনজি / ঠিক আছে আনলোডার সরঞ্জাম
প্রবর্তন
এই ইউনিটটি ব্যবহার করা হয় AOI-এর পরে, AOI-র উপরের সিগন্যালটি গ্রহণ করে, স্বয়ংক্রিয়ভাবে এনজি/ওকে বোর্ডগুলিকে পৃথকভাবে সংশ্লিষ্ট ম্যাগাজিনে সংগ্রহ করে।
বৈশিষ্ট্য
1. লিফট পাওয়ার একটি একক-ফেজ গিয়ার হ্রাসকারী মোটর ব্যবহার করে।
2. লিফটিং ড্রাইভ হার্ড শ্যাফ্ট গাইড রেল গ্রহণ করে, টিবিআই বল স্ক্রু ড্রাইভ দিয়ে সজ্জিত।
3কনভেয়র ট্র্যাকটি বিশেষ প্রোফাইল দিয়ে তৈরি করা হয়েছে যা অ্যান্টি-কোলিশন স্টেইনলেস স্টিল দিয়ে তৈরি।
4কনভেয়র চেইনটি পিসি৪০ কালো কাঁচামাল দিয়ে তৈরি।
5. কন্ট্রোল পিএলসি দ্বারা হালকা স্পর্শ বোতাম সুইচ অপারেশন দ্বারা নিয়ন্ত্রিত হয়।
6ডিভাইসের অবস্থা নির্দেশকঃ একটি বুমের সাথে একটি ত্রি-রঙের ল্যাম্প ব্যবহার করুন।
7স্ট্যান্ডার্ড এসএমইএমএ যোগাযোগ ইন্টারফেস।
স্পেসিফিকেশন
মডেলঃ | HS-N100M | HS-N100L | ||||||
ভোল্টেজঃ | AC100V/220V, 50/60Hz | |||||||
আকারঃ | এম | এল | ||||||
পিসিবি আকার ((মিমি): | (50x50) ~ ((330x250) | (50x50) ~ ((450x330) | ||||||
ম্যাগাজিন র্যাকের আকার ((মিমি): | ৩৫৫*৩২০*৫৬০ | ৪৬০*৪০০*৫৬০ | ||||||
ম্যাগাজিন Qty | উপরের কনভেয়র ১ পিসি; নীচের কনভেয়র ১ পিসি | |||||||
বায়ু সরবরাহঃ | 0.4~0.6Mpa, সর্বোচ্চ 20L/মিনিট | |||||||
পিসিবি লোডিংয়ের সময়ঃ | 6 সেকেন্ড, অথবা কাস্টমাইজড | |||||||
পরিবহন উচ্চতাঃ | 900±20 ((মিমি) | |||||||
পরিবহন নির্দেশিকাঃ | L-R বা R-L (ঐচ্ছিক) | |||||||
পিসিবি বেধঃ | মিনিট ০.৬ মিমি | |||||||
উপরের/নিচের পাচঃ | ১-৪ ((১০ মিমি ধাপ) | |||||||
যোগাযোগ | এসএমইএমএ সংকেত | |||||||
মেশিনের মাত্রা ((মিমি): | 1550*1550*1250 | 1850*1780*1250 | ||||||
মোট ওজনঃ | প্রায় ২২০ কেজি | প্রায় ৩২০ কেজি |
