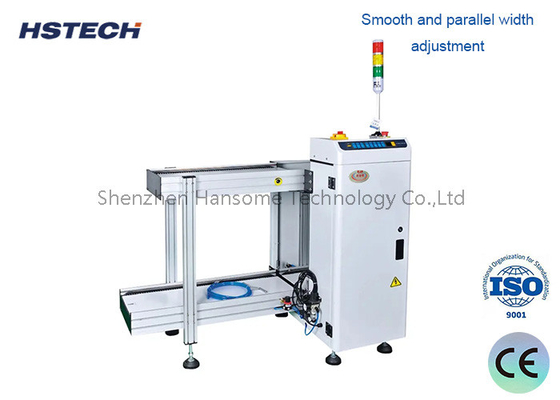

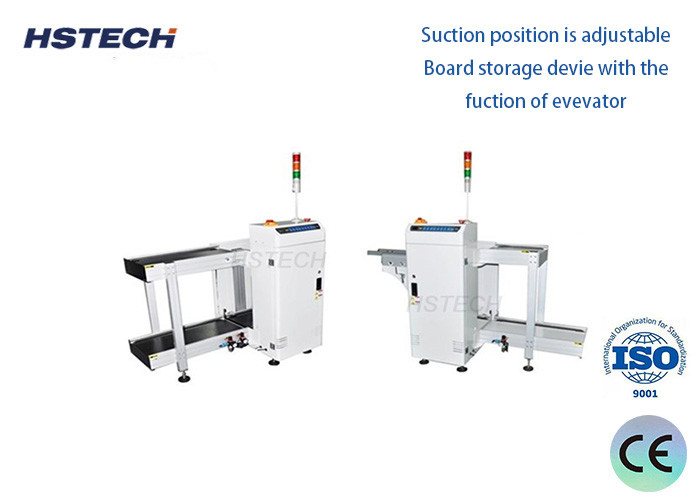

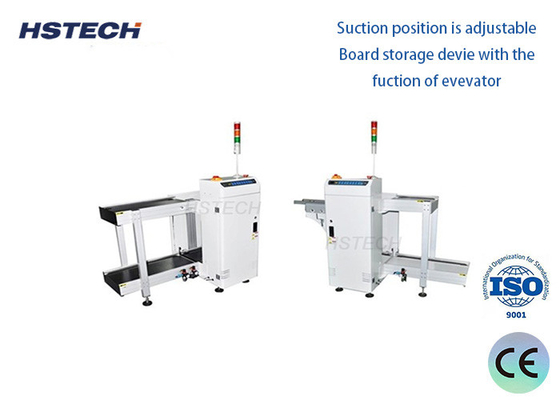

অটোমেটেড ম্যাগাজিন ফিডিং এবং মসৃণ উত্পাদন প্রক্রিয়া জন্য পিসিবি লোডার

অটোমেটেড ম্যাগাজিন ফিডিং এবং মসৃণ উত্পাদন প্রক্রিয়া জন্য পিসিবি লোডার

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-LD330
MOQ.: 1SET
মূল্য: আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী: D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা: প্রতি মাসে 200 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
250mm / 330mm PCB লোডার সরঞ্জাম
অন্য নাম:
ম্যাগাজিন লোডার
পরিবহন উচ্চতা:
920±20 মিমি
পিসিবি লোডিং সময়:
প্রায় 6 সেকেন্ড
ম্যাগাজিন সময় প্রতিস্থাপন:
প্রায় 30 সেকেন্ড
পরিবহণের দিক:
L~R, বা R~L
অপারেশন:
সামনে অপারেশন
পিসিবি বেধ:
সর্বনিম্ন 0.4 মিমি
প্যাকেজিং বিবরণ:
কাঠের প্যাকেজ
যোগানের ক্ষমতা:
প্রতি মাসে 200 সেট
পণ্যের বর্ণনা

অটোমেটেড ম্যাগাজিন ফিডিং এবং মসৃণ উত্পাদন প্রক্রিয়া জন্য পিসিবি লোডার



বৈশিষ্ট্য



1.4 PCB এর প্রস্থ নির্বাচনযোগ্য, 250mm/330mm/390mm/460mm।

2.শক্তিশালী, দৃঢ় এবং স্থিতিশীল নকশা.

3.উপরে এবং নিচে বায়ুসংক্রান্ত clamps ম্যাগাজিন র্যাক অবস্থান নিশ্চিত করতে।

4.বিশেষ গ্যাস সার্কিট ডিজাইন PCB ভাঙ্গন নিশ্চিত করতে.

5- এসএমইএমএ সিগন্যাল দিয়ে।



স্পেসিফিকেশন



মডেল HS-LD330
পণ্যের নাম পিসিবি ম্যাগাজিন লোডার
পরিবহন উচ্চতা ৯২০±২০ মিমি
পিসিবি লোডিংয়ের সময় প্রায় ৬ সেকেন্ড
ম্যাগাজিন প্রতিস্থাপনের সময় প্রায় ৩০ সেকেন্ড
পরিবহণের দিক L~R, অথবা R~L
অপারেশন ফ্রন্ট অপারেশন
ট্র্যাকের স্থির দিক সামনের দিক ((অথবা নির্দিষ্ট করুন)
পাওয়ার সাপ্লাই 220V,50/60Hz,±10%
বায়ু চাপ ৪-৬ বার
পিসিবি বেধ মিনিট ০.৪ মিমি
ম্যাগাজিন qty উপরের দিকে ১ পিসি, নীচের দিকে ২ পিসি
উচ্চতা নির্বাচন ১-৪ ((১০ মিমি পিচ)
কনভেয়র স্পিড 0.5-20M/মিনিট অথবা কাস্টমাইজড
সিগন্যাল এসএমইএমএ



মডেল নির্বাচন



মডেল HS-LD250 HS-LD330 HS-LD390 HS-LD460
কার্যকর পিসিবি দৈর্ঘ্য ৫০*৫০~৩৫০*২৫০ মিমি ৫০*৫০~৪৫৫*৩৩০ মিমি ৫০*৫০~৫৩০*৩৯০ মিমি ৫০*৫০~৫৩০*৪৬০ মিমি
মেশিনের আকার ১৪০০*৮০০*১২০০ মিমি ১৬৫০*৮৮০*১২০০ মিমি 1800*940*1200 মিমি ১৮০০*১০১০*১২০০ মিমি
ম্যাগাজিনের আকার ৩৫৫*৩২০*৫৬৩ মিমি ৪৬০*৪০০*৫৬৩ মিমি ৫৩৫*৪৬০*৫৭০ মিমি ৫৩৫*৫৩০*৫৭০ মিমি
ওজন ১৪০ কেজি ১৮০ কেজি ২২০ কেজি ২৬০ কেজি





প্রয়োগ



এই মেশিনটি একটি পিসিবি লোডিং মেশিন, এটি এসএমটি উত্পাদন লাইনের শুরুতে ব্যবহৃত হয়, মেশিনটি পিসিবিকে ম্যাগাজিন র্যাক থেকে চাপিয়ে দেয় এবং উত্পাদন লাইনের ডাউনস্ট্রিম মেশিনে পরিবহন করে।
