স্বয়ংক্রিয় 3 অক্ষ নির্বাচনী লেপ মেশিন সঙ্গে ± 0.02mm নির্ভুলতা এবং স্মার্ট প্রস্থ সমন্বয় জন্য PCBA

স্বয়ংক্রিয় 3 অক্ষ নির্বাচনী লেপ মেশিন সঙ্গে ± 0.02mm নির্ভুলতা এবং স্মার্ট প্রস্থ সমন্বয় জন্য PCBA

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-CC300
MOQ.: ১টি সেট
মূল্য: negotiable
অর্থ প্রদানের শর্তাবলী: এল/সি, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা: প্রতি মাসে 100 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE,TUV
পণ্যের নাম:
3অক্ষ নির্বাচনী আবরণ মেশিন
অক্ষ:
3 Aixs বা 5 Axis
পাওয়ার সাপ্লাই:
AC220V/110V
পরিবহন উচ্চতা:
920±20 মিমি
মেশিনের ওজন:
600 কেজি
মেশিনের মাত্রা:
1060x1200x1700 মিমি
প্যাকেজিং বিবরণ:
কাঠের কেস, ভিতরে ফেনা সহ
যোগানের ক্ষমতা:
প্রতি মাসে 100 সেট
বিশেষভাবে তুলে ধরা:

±0.02mm নির্ভুলতা নির্বাচনী লেপ মেশিন

,

3 অক্ষ ড্রাইভ কনফর্মাল লেপ মেশিন

,

স্বয়ংক্রিয় প্রস্থ সামঞ্জস্য আঠালো বিতরণ মেশিন

পণ্যের বর্ণনা
পিসিবিএ এসএমটি ব্যাকস্টিজ প্রসেসের জন্য স্বয়ংক্রিয় নির্বাচনী কনফর্মাল লেপ মেশিন
এই উন্নত ৩ অক্ষের নির্বাচনী লেপ মেশিনটি পিসিবিএ এসএমটি ব্যাকস্টিজ প্রক্রিয়ায় উচ্চ নির্ভুলতা কনফর্মাল লেপ অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে, উচ্চ গতির,বিভিন্ন ধরণের পিসিবি-র জন্য নির্ভরযোগ্য পারফরম্যান্স.
মূল বৈশিষ্ট্য ও ক্ষমতা
  • এক্স, ওয়াই, জেড অক্ষ ড্রাইভ প্ল্যাটফর্ম যথার্থ বল স্ক্রু এবং ফুজি সার্ভো মোটর সহ
  • বিভিন্ন পিসিবি প্রকার এবং কনফিগারেশনের জন্য নির্বাচনী লেপ ক্ষমতা
  • একাধিক লেপ প্যাটার্নঃ সোজা লাইন, বৃত্ত এবং আর্ক বিতরণ
  • কার্যকর প্রান্ত উপাদান লেপ সঙ্গে স্প্রে ছায়া প্রভাব নির্মূল
  • উচ্চ নির্ভুলতাঃ ±0.02 মিমি
  • উচ্চ গতির, নির্ভরযোগ্য ট্রান্সমিশন এবং নিয়ন্ত্রণ ব্যবস্থা
  • স্বয়ংক্রিয় স্প্রে এবং লেপ কর্ম স্যুইচিং জন্য দ্বৈত-ভালভ সিস্টেম
  • স্মার্ট স্বয়ংক্রিয় প্রস্থ সমন্বয় ফাংশন
  • উচ্চ ঘনত্বের পিসিবি লেপ প্রক্রিয়া সমর্থন করে
টেকনিক্যাল স্পেসিফিকেশন
স্পেসিফিকেশন বিস্তারিত
পণ্যের নাম নির্বাচনী কনফর্মাল লেপ মেশিন
মডেল HS-CC300
ট্রান্সমিশন উচ্চতা ৯২০±২০ মিমি
কনভেয়র প্রস্থ 50-450mm (কাস্টমাইজযোগ্য)
ট্রান্সমিশন দিক বাম থেকে ডানে অথবা ডান থেকে বামে
উপাদান উচ্চতা সর্বোচ্চ ১০০ মিমি
পিসিবি বোর্ডের প্রান্তের আকার ≥5 মিমি
পরিবহণের গতি ০-১২০০০ মিমি/মিনিট
3 অক্ষ ড্রাইভ গতি ৮০০ মিমি/সেকেন্ড
পুনরাবৃত্তি সঠিকতা ±0.02 মিমি
স্টোরেজ প্রোগ্রাম ১০০০ পর্যন্ত
পাওয়ার সাপ্লাই AC220/110V
বায়ু চাপ ৪ কেজিএফ/সিএম২
আঠালো ট্যাংক 10 লিটার ম্যানুয়াল মিহলা দিয়ে
কন্ট্রোল মোড শিল্প পিসি + মোশন কন্ট্রোল কার্ড
লিনিয়ার গাইড সমন্বয় বুদ্ধিমান সমন্বয়
প্রোগ্রামিং মোড ম্যানুয়াল শিক্ষা
যোগাযোগ বন্দর এসএমইএমএ
আলোর উৎস স্ব-সজ্জিত আলোর উৎস
সনাক্তকরণ আলো উৎস স্ব-সজ্জিত
সফটওয়্যার উইন্ডোজ + লেপ সফটওয়্যার
ড্রাইভিং মোটর স্টেপার মোটর (২ টি)
3 অক্ষ ড্রাইভিং মোড সার্ভো মোটর + স্ক্রু ড্রাইভার মডিউল + বৈদ্যুতিক সিলিন্ডার
রাবার ভ্যালভের সংখ্যা 1 স্প্রে ভালভ + 1 ডিসপেনসিং ভালভ
স্প্রে প্রস্থ ৩-২০ মিমি
স্প্রে করার পদ্ধতি স্বয়ংক্রিয়
মোট ক্ষমতা 2.6 কিলোওয়াট
মেশিনের দেহ স্টেইনলেস স্টীল
মেশিনের ওজন ৬০০ কেজি
মেশিনের মাত্রা ১০৬০×১২০০×১৭০০ মিমি
প্রোডাক্টের ছবি

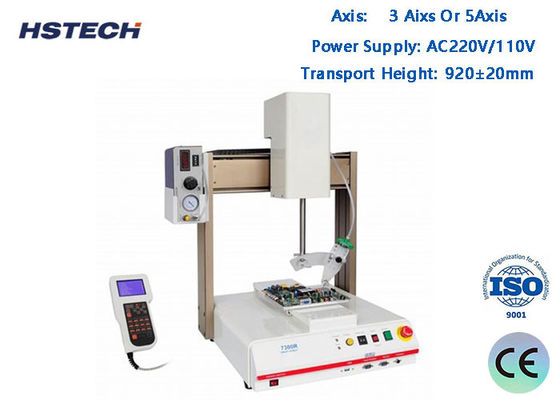

স্বয়ংক্রিয় 3 অক্ষ নির্বাচনী লেপ মেশিন সঙ্গে ± 0.02mm নির্ভুলতা এবং স্মার্ট প্রস্থ সমন্বয় জন্য PCBA 0
স্বয়ংক্রিয় 3 অক্ষ নির্বাচনী লেপ মেশিন সঙ্গে ± 0.02mm নির্ভুলতা এবং স্মার্ট প্রস্থ সমন্বয় জন্য PCBA 1
স্বয়ংক্রিয় 3 অক্ষ নির্বাচনী লেপ মেশিন সঙ্গে ± 0.02mm নির্ভুলতা এবং স্মার্ট প্রস্থ সমন্বয় জন্য PCBA 2
