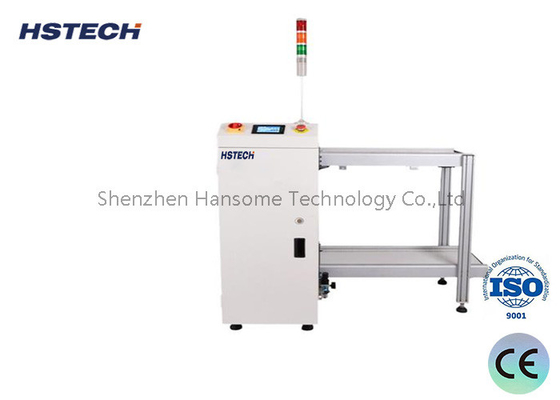

প্যানাসোনিক পিএলসি জেডডি মোটর পিসিবি আনলোডার প্রায় 6 সেকেন্ডের জন্য এসএমইএমএ সহ এসএমটি লাইন

প্যানাসোনিক পিএলসি জেডডি মোটর পিসিবি আনলোডার প্রায় 6 সেকেন্ডের জন্য এসএমইএমএ সহ এসএমটি লাইন

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-UD330
MOQ.: ১টি সেট
মূল্য: negotiable
অর্থ প্রদানের শর্তাবলী: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা: প্রতি মাসে 100 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
Product Name:
PCB Unloader
Other Name:
SMT Line Unloader
পিসিবি সাইজ:
50*50~450*330 মিমি
PCB Unloading Time:
Approx 6 Seconds
সময়ের সাথে সাথে পত্রিকার পরিবর্তন:
প্রায় 30 সেকেন্ড
Power Supply:
AC220V, 50/60Hz
পিসিবি বেধ:
সর্বনিম্ন 4 মিমি
Communication:
SMEMA
প্যাকেজিং বিবরণ:
কাঠের প্যাকেজ
যোগানের ক্ষমতা:
প্রতি মাসে 100 সেট
বিশেষভাবে তুলে ধরা:

মিটসুবিশি পিএলসি এসএমটি লাইন আনলোডার

,

জেডডি মোটর এসএমটি লাইন আনলোডার

,

6 সেকেন্ডের জন্য এসএমটি লাইন আনলোডার

পণ্যের বর্ণনা

প্যানাসোনিক পিএলসি জেডডি মোটর প্রায় 6 সেকেন্ডের এসএমটি লাইন আনলোডার এসএমইএমএ সহ

পরিচিতি


পিসিবি আনলোডার হল এসএমটি (পৃষ্ঠ মাউন্ট প্রযুক্তি) উত্পাদন লাইনের ব্যাক-এন্ড সরঞ্জাম, যা মূলত স্বয়ংক্রিয়ভাবে পিসিবি গ্রহণ, বাছাই এবং স্ট্যাক করার জন্য ব্যবহৃত হয় যা সোল্ডার বা মাউন্ট করা হয়েছে,উৎপাদন দক্ষতা বৃদ্ধি এবং ম্যানুয়াল হস্তক্ষেপ হ্রাস


এপিপ্রয়োগ


এই পিসিবি আনলোডার মেশিনটি এসএমটি উৎপাদন লাইনের শেষে ব্যবহৃত হয়, এটি পিসিবি সংগ্রহের জন্য ব্যবহৃত হয়।


বৈশিষ্ট্য


1মিটসুবিশি পিএলসি

2, জেডডি মোটর চালিত।

3, আরও পুরু পরিবহন কনভেয়র বেল্ট।

4, ৩টি ম্যাগাজিন বদলানোর জন্য, উপরের দিকে ১টি ম্যাগাজিন, বোতামের পাশে ২টি ম্যাগাজিন।

5, LED বোতাম নিয়ন্ত্রণ মোড সঙ্গে 3 lolor হালকা প্রদর্শন.

6, স্টেইনলেস স্টীল এবং অ্যালুমিনিয়াম প্রোফাইল মেশিন গঠন, স্থিতিশীল এবং রক্ষণাবেক্ষণের জন্য সহজ।

7, হ্যান্ড ক্র্যাঙ্ক দিয়ে মসৃণ এবং সমান্তরাল প্রস্থ সমন্বয়।

8, যথার্থ pusher ম্যাগাজিন থেকে PCBs ধাক্কা

9, উপরের এবং নীচের বায়ুসংক্রান্ত clamps ম্যাগাজিন র্যাক নিরাপদ করতে।

10, এসএমইএমএ সামঞ্জস্যপূর্ণ।


স্পেসিফিকেশন


ফাংশন এই ইউনিটটি পিসিবি আনলোড করার জন্য ব্যবহৃত হয়।
পরিবহন উচ্চতা ৯১০±৩০ মিমি
পিসিবি লোডিংয়ের সময় প্রায় ৬ সেকেন্ড
সময়ের সাথে সাথে ম্যাগাজিন পরিবর্তন প্রায় ৩০ সেকেন্ড
পরিবহণের দিক L~R, অথবা R~L
অপারেশন ফ্রন্ট অপারেশন
ট্র্যাকের স্থির দিক সামনের দিক ((অথবা নির্দিষ্ট করুন)
পাওয়ার সাপ্লাই 220V,50/60Hz,±10%
বায়ু চাপ ৪-৬ বার
পিসিবি বেধ মিনিট ০.৪ মিমি
ম্যাগাজিন qty উপরের দিকে ১ পিসি, নীচের দিকে ২ পিসি
কনভেয়র স্পিড 0.5-20M/মিনিট অথবা কাস্টমাইজড
উচ্চতা নির্বাচন ১-৪ ((১০ মিমি পিচ)
সিগন্যাল এসএমইএমএ


মডেল HS-UD250 HS-UD330 HS-UD390 HS-UD460
কার্যকর পিসিবি দৈর্ঘ্য ৫০*৫০~৩৫০*২৫০ মিমি ৫০*৫০~৪৫৫*৩৩০ মিমি ৫০*৫০~৫৩০*৩৯০ মিমি ৫০*৫০~৫৩০*৪৬০ মিমি
মেশিনের মাত্রা ১৯০০*৮০০*১২০০ মিমি ২৩২০*৮৮০*১২০০ মিমি ২৬২০*৯৪০*১২০০ মিমি ২৬২০*১০৮০*১২০০ মিমি
ম্যাগাজিনের আকার ৩৫৫*৩২০*৫৬৩ মিমি ৪৬০*৪০০*৫৬৩ মিমি ৫৩৫*৪৬০*৫৭০ মিমি ৫৩৫*৫৩০*৫৭০ মিমি
ওজন ১৪০ কেজি ২২০ কেজি ২৮০ কেজি ৩২০ কেজি


পিসিবি আনলোডারের প্রধান প্রকার


(1) স্ট্যান্ডার্ড পিসিবি আনলোডার
ফাংশনঃ বেসিক পিসিবি গ্রহণ এবং স্ট্যাকিং, কোনও বাছাইয়ের ফাংশন নেই।

প্রযোজ্য দৃশ্যকল্পঃ কম জটিলতার উৎপাদন লাইন, যেমন ভোক্তা ইলেকট্রনিক্স।

(২) পিসিবি আনলোডার বাছাই
ফাংশনঃ ইন্টিগ্রেটেড অপটিক্যাল ইন্সপেকশন (যেমন AOI এর সাথে লিঙ্কিং), ভাল/খারাপ পণ্যগুলির স্বয়ংক্রিয় বাছাই।

প্রযোজ্য দৃশ্যকল্পঃ অটোমোবাইল ইলেকট্রনিক্স এবং চিকিৎসা সরঞ্জামগুলির মতো উচ্চ নির্ভরযোগ্য শিল্প।

(3) সম্পূর্ণ স্বয়ংক্রিয় ম্যাগাজিন আনলোডার
ফাংশনঃ একাধিক ম্যাগাজিনের স্বয়ংক্রিয় সুইচিং এবং এমইএস সিস্টেমের সাথে বিরামবিহীন সংযোগ সমর্থন করে।

প্রযোজ্য দৃশ্যকল্পঃ বড় আকারের ২৪ ঘণ্টার উৎপাদন (যেমন মোবাইল ফোনের মাদারবোর্ড) ।


প্যানাসোনিক পিএলসি জেডডি মোটর পিসিবি আনলোডার প্রায় 6 সেকেন্ডের জন্য এসএমইএমএ সহ এসএমটি লাইন 0প্যানাসোনিক পিএলসি জেডডি মোটর পিসিবি আনলোডার প্রায় 6 সেকেন্ডের জন্য এসএমইএমএ সহ এসএমটি লাইন 1

প্যানাসোনিক পিএলসি জেডডি মোটর পিসিবি আনলোডার প্রায় 6 সেকেন্ডের জন্য এসএমইএমএ সহ এসএমটি লাইন 2প্যানাসোনিক পিএলসি জেডডি মোটর পিসিবি আনলোডার প্রায় 6 সেকেন্ডের জন্য এসএমইএমএ সহ এসএমটি লাইন 3



প্যানাসোনিক পিএলসি জেডডি মোটর পিসিবি আনলোডার প্রায় 6 সেকেন্ডের জন্য এসএমইএমএ সহ এসএমটি লাইন 4
