ব্র্যান্ড নাম: | HSTECH |
মডেল নম্বর: | HS-LD330 |
MOQ.: | 1SET |
মূল্য: | আলোচনাযোগ্য |
অর্থ প্রদানের শর্তাবলী: | D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
সরবরাহের ক্ষমতা: | প্রতি মাসে 200 সেট |

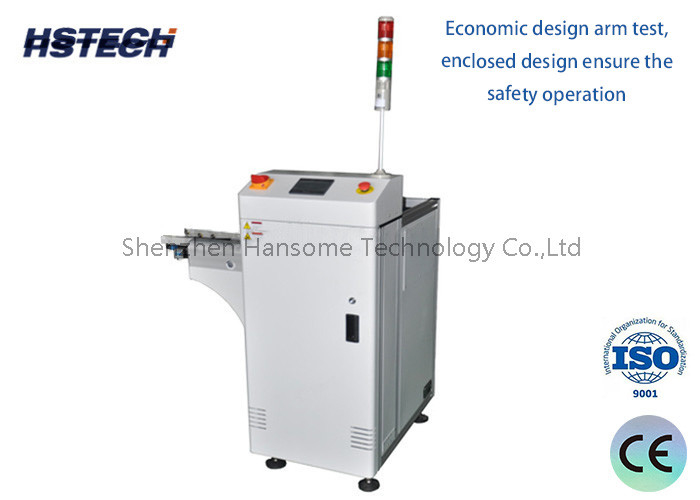

ডান কোণ SMEMA সিগন্যাল ম্যাক্স 530 * 460mm 90 ডিগ্রী পিসিবি আনলোডার সরঞ্জাম
প্রয়োগ
এই ইউনিটটি কমপ্যাক্ট পিসিবি আনলোডার মেশিন, যা এসএমটি উত্পাদন লাইনের শেষে পিসিবি সংগ্রহের জন্য ব্যবহৃত হয়।
বৈশিষ্ট্য
1, 90 ডিগ্রী ডান কোণ PCB আনলোড, কারখানা রুম সংরক্ষণ।
2, স্থিতিশীলতা শক্তিশালী নকশা দ্বারা উন্নত।
3, পিএলসি কন্ট্রোল, টাচ স্ক্রিন কন্ট্রোল প্যানেল।
4. বহুপার্শ্বযুক্ত PCB পুনরুদ্ধারের জন্য SMT উত্পাদন লাইনের টার্মিনালে ব্যবহৃত হয়।
5. হোস্ট কম্পিউটার থেকে বোর্ড সংকেত গ্রহণ করার পরে, পিসিবি টুকরো টুকরো গ্রহণ করার সময়, সঞ্চয় করার জন্য উপাদান ফ্রেমে পিসিবি টিপুন।
6. তিনটি র্যাক স্থাপন করা যেতে পারে স্টেপার মোটর ধাক্কা প্লেট নকশা.
7পিসিবি বোর্ডের ক্ষতি করা সহজ নয় SMEMA স্ট্যান্ডার্ড চার-কোর সিগন্যাল লাইন, যা ব্যবহারের জন্য অন্যান্য সরঞ্জামগুলির সাথে সরাসরি সংযুক্ত করা যেতে পারে।
স্পেসিফিকেশন
পণ্যের নাম | ডান কোণ পিসিবি আনলোডার |
পরিবহন উচ্চতা | ৯১০±৩০ মিমি |
পরিবহণের দিক | L~R, অথবা R~L |
অপারেশন | ফ্রন্ট অপারেশন |
ট্র্যাকের স্থির দিক | সামনের দিক |
পাওয়ার সাপ্লাই | 220V,50/60Hz,±10% |
বায়ু চাপ | ৪-৬ বার |
পিসিবি বেধ | মিনিট ০.৪ মিমি |
ম্যাগাজিন qty | উপরের দিকে ১ পিসি, নীচের দিকে ১ পিসি |
কনভেয়র স্পিড | 0.5-20M/মিনিট অথবা কাস্টমাইজড |
সিগন্যাল | এসএমইএমএ |
মডেল | HS-CU250 | HS-CU330 | HS-CU390 | HS-CU460 |
কার্যকর পিসিবি দৈর্ঘ্য | ৫০*৫০~৩৫০*২৫০ মিমি | ৫০*৫০~৪৫৫*৩৩০ মিমি | ৫০*৫০~৫৩০*৩৯০ মিমি | ৫০*৫০~৫৩০*৪৬০ মিমি |
মেশিনের মাত্রা | ১১০০*১২০০*১২০০ মিমি | ১৩১০*১৩৬০*১২০০ মিমি | ১৪৩০*১৪৮০*১২০০ মিমি | ১৪৩০*১৬২০*১২০০ মিমি |
ম্যাগাজিনের আকার | ৩৫৫*৩২০*৫৬৩ মিমি | ৪৬০*৪০০*৫৬৩ মিমি | ৫৩৫*৪৬০*৫৭০ মিমি | ৫৩৫*৫৩০*৫৭০ মিমি |
ওজন | ১৪০ কেজি | ২০০ কেজি | ২৬০ কেজি | ৩০০ কেজি |
