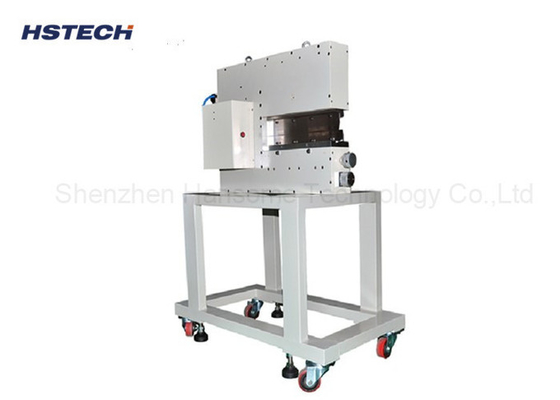

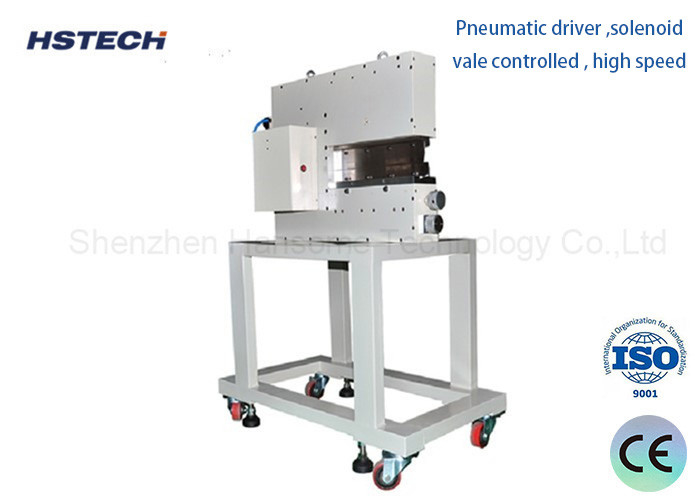

বায়ুসংক্রান্ত গিলোটিন ব্লেড পিসিবি বিভাজক, 40 মিমি উচ্চতা ম্যাক্স, কাটা চাপ < 500

ব্র্যান্ড নাম:	HSTECH
মডেল নম্বর:	HS-310L
MOQ.:	১টি সেট
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, ডি/পি
সরবরাহের ক্ষমতা:	প্রতি মাসে 200 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

পণ্যের নাম:

বায়ুসংক্রান্ত PCB depanelizer

অন্য নাম:

ভি-কাট পিসিবি বিভাজক

ভোল্টেজ:

AC100-240V

পিসিবি দৈর্ঘ্য:

০-৩৬০ মিমি

পিসিবি বেধ:

0.1~2.0 মিমি

অংশ শীর্ষ উচ্চতা:

40 মিমি (সর্বোচ্চ)

অংশ নীচের উচ্চতা:

20 মিমি (সর্বোচ্চ)

ব্যবহার:

পিসিবি বোর্ড, অ্যালুমিনিয়াম বোর্ড, কাট ভি-কাট পিসিবি, এলইডি বোর্ড

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজ

যোগানের ক্ষমতা:

প্রতি মাসে 200 সেট

পণ্যের বর্ণনা

40 মিমি উচ্চতা ম্যাক্স বায়ুসংক্রান্ত ড্রাইভার গিলোটিন ব্লেড পিসিবি প্যানেল ডিপ্যানেলিং মেশিন

পরিচিতি

1. বায়ুসংক্রান্ত চালিত এবং বৈদ্যুতিক নিয়ন্ত্রণ, নমুনা নকশা. মেশিনে সেন্সর ডিভাইস আছে, সর্বনিম্ন কাটা চাপ সঙ্গে এক সময় কাটা বোর্ড.HS-310 পৃথক সুনির্দিষ্ট SMD PCBA বা পাতলা প্লেট জন্য প্রযোজ্য.

2সোজা ছুরি টাইপ বিভাজক মেশিনগুলি বক্র বা টেনশন স্ট্রেস ছাড়াই সাবধানে প্রাক-স্ক্রোড প্যানেল বোর্ডগুলি পৃথক করার জন্য ডিজাইন করা হয়েছিল।এমনকি সিরামিক ক্যাপাসিটরের মতো সংবেদনশীল এসএমডি-উপাদানগুলি পৃথক প্রক্রিয়া দ্বারা ক্ষতিগ্রস্থ হবে নাপণ্যের গুণমান উন্নত করা।

3. ব্লেডের বিশেষ নকশার কারণে, উচ্চ উপাদানগুলির সাথে বোর্ডগুলি প্রান্তের কাছাকাছি স্থাপন করা যেতে পারে।কিল আকৃতির ছুরিগুলি গ্রুভের মধ্যে প্যানেলগুলি কেটে ফেলতে ব্যবহৃত হয়এটি 1 মিলিমিটারেরও কম বেধের বোর্ডগুলিকে নিরাপদে এবং কাটা চাপ ছাড়াই পৃথক করতে সক্ষম করে।

বৈশিষ্ট্য

1. কাটিয়া শক্তি চাপ 500 এর নিচে, যথার্থ উপাদান ক্ষতি রোধ করার জন্য কাটিয়া প্রক্রিয়া চলাকালীন কোনও কম্পন এবং শব্দ নেই।

2.........................

3.উপরে এবং নীচের ফলকের উচ্চতা সামঞ্জস্যযোগ্য, পিসিবি বোর্ডের সন্নিবেশের জন্য ফাঁকটি মেশিনের উপরের দিকে বোতামটি সামঞ্জস্য করে সহজেই সামঞ্জস্য করা যায়।

4.Lower ব্লেড উচ্চতা সামঞ্জস্য সামনে এবং বাস্তব অংশ পৃথকভাবে সামঞ্জস্য করা যেতে পারে, shim প্রয়োজন হয় না, যা পরিবর্তন এবং ব্লেড সামঞ্জস্য সহজ করতে. ব্লেড অনেক বার তীক্ষ্ণ করতে পারেন, কম খরচ.

5.বিসিবি বা পাতলা প্লেট v-grooved ছাড়া কাস্টমাইজড ট্রে এবং অবস্থান ডিভাইস রোধ করতে পারেন।

6অপারেশন এবং রক্ষণাবেক্ষণ অপেশাদার কর্মীদের দ্বারাও করা যেতে পারে।

স্পেসিফিকেশন

পণ্যের নাম	পিসিবি ডিপ্যানেলাইজার
মডেল	এইচএস-৩১০এল
পার্ট-আপ উচ্চতা	সর্বোচ্চ ৪০ মিমি
আংশিক নিচে উচ্চতা	সর্বোচ্চ ২০ মিমি
বায়ু সরবরাহ	৫ কেজিএফ/সেমি
আউটপুট	12.৫ টন (গ্রস)
কার্যকর কাটার দৈর্ঘ্য	১-৩৬০ মিমি
লিনিয়ার ব্লেডের আকার	৩৬০৪৩.৫৬ মিমি
পিসিবি বেধ	0.১ মিমি~২.০ মিমি ((V গ্রোভ সহ) 0.১ মিমি ~ ১.০ মিমি ((ভি গ্রোভ ছাড়া)
ব্লেডের উপাদান	উচ্চ মানের উচ্চ গতির ইস্পাত সরঞ্জাম আমদানি
বিচ্ছেদ গতি	১-৩০০ মিমি/সেকেন্ড
ভি-কাটার বেধ	0.3-3.5 মিমি
বায়ু খরচ	200-400 ((L/min)
মেশিনের আকার	৭০০৩২৫৪০০ মিমি
ওজন	১৩০ কেজি
উপযুক্ত বোর্ড	সমস্ত ভি-কাটা বোর্ড

আবেদন বোর্ড

বায়ুসংক্রান্ত গিলোটিন ব্লেড পিসিবি বিভাজক, 40 মিমি উচ্চতা ম্যাক্স, কাটা চাপ < 500 0

বায়ুসংক্রান্ত গিলোটিন ব্লেড পিসিবি বিভাজক, 40 মিমি উচ্চতা ম্যাক্স, কাটা চাপ < 500 1

বায়ুসংক্রান্ত গিলোটিন ব্লেড পিসিবি বিভাজক, 40 মিমি উচ্চতা ম্যাক্স, কাটা চাপ < 500 2

এসএমটি উৎপাদন লাইন সরঞ্জাম

1, পিসিবি লোডারঃ পিসিবি স্বয়ংক্রিয়ভাবে সাকশন বোর্ড মেশিনে বোর্ড খাওয়ানোর জন্য র্যাকের মধ্যে স্থাপন করা হয়।
2, শোষণ বোর্ড মেশিনঃ স্বয়ংক্রিয়ভাবে ট্র্যাক উপর স্থাপন PCB শোষণ, মুদ্রণ মেশিনে স্থানান্তর।
3"প্রিন্টিং মেশিনঃ স্টিলের পেস্টে লেজার স্টিল বা লাল আঠালো পিসিবিতে সম্পূর্ণ মুদ্রণ।
4"হাই-স্পিড মাউন্টারঃ সরঞ্জাম ব্যবহার করুন সম্পাদনা করার জন্য পদ্ধতি নির্দিষ্ট অংশ অবস্থানে উপাদান মাউন্ট করতে, SOP 28pin ঘূর্ণিত অংশ মাউন্ট করা যাবে,যা দ্রুত মাউন্ট গতির দ্বারা চিহ্নিত.
5"সংযোগ টেবিলঃপিসিবি বোর্ড ডিভাইস স্থানান্তর।
6, সাধারণ মাউন্টারঃ প্রোগ্রাম দ্বারা সম্পাদিত সরঞ্জাম ব্যবহার নির্দিষ্ট অংশ অবস্থানে মাউন্ট উপাদান হবে,SOP 28pin বা তার বেশি মাউন্ট করা যায় (উচ্চ গতির মেশিন মাউন্ট করা যেতে পারে উপাদান সহ)ডিস্ক বা টিউব প্যাকেজিং উপাদানগুলির জন্য, এটি উচ্চ মাউন্ট নির্ভুলতা এবং বৈচিত্র্যের দ্বারা চিহ্নিত করা হয়, তবে মাউন্ট গতি উচ্চ গতির মেশিনের তুলনায় নিম্নতর।
