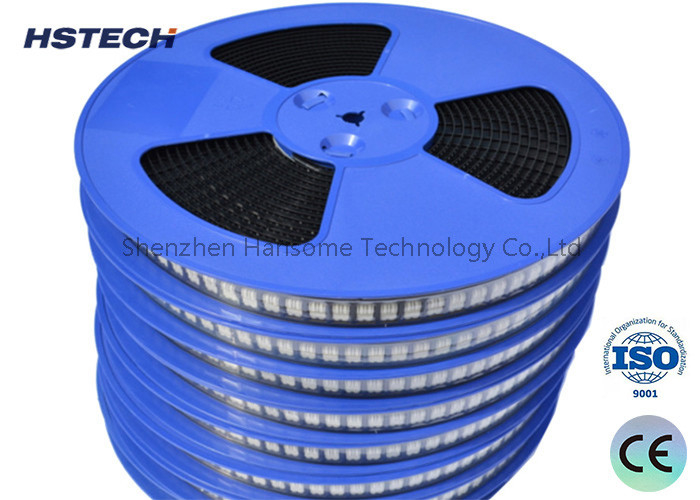

বিভিন্ন আকারের এসএমডি উপাদান কাউন্টারের জন্য কাস্টমাইজড ক্যারিয়ার টেপ

উপাদান সংগ্রহ এবং সঞ্চয় করার জন্য এসএমডি টেপ এবং রোল প্যাকিং ক্যারিয়ার টেপ

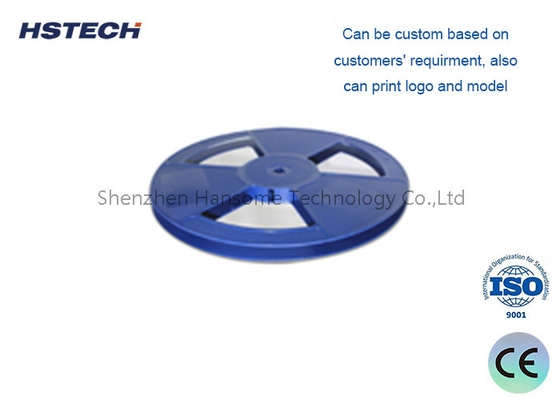

আমরা গ্রাহকদের চাহিদা অনুযায়ী উচ্চ মানের এমবসড ক্যারিয়ার টেপ এবং কাস্টম ক্যারিয়ার টেপ সরবরাহ করি।
যদি আপনার একটি ক্যারিয়ার টেপ প্রয়োজন হয় যাতে অংশগুলি একটি পিক অ্যান্ড প্লেস সিস্টেমে স্থানান্তরিত এবং সিল করা যায়, তাহলে আপনার জন্য আমাদের বিকল্প রয়েছে।

পরিচিতি

ক্যারিয়ার টেপের পকেটে এমন আকৃতির পকেট রয়েছে যা বহন করার জন্য উপাদানটির কনট্যুরের সাথে মেলে। ক্যারিয়ার টেপের প্রস্থ 8 থেকে 104 মিমি এর মধ্যে, যা EIA স্ট্যান্ডার্ডের অধীনে,আমরা গ্রাহকদের জন্য কাস্টম করতে পারেনক্যারিয়ার টেপে, টেপের উভয় পাশেই চক্রাকার গর্ত রয়েছে, একপাশে প্রায় ১.৫ মিমি ব্যাসার্ধের গোলাকার এবং অন্যদিকে ০.৭৫ মিমি ব্যাসার্ধের ডিম্বাকৃতির।এই গর্ত পিক এবং জায়গা ইউনিট থেকে পকেট সুনির্দিষ্ট উপস্থাপনা সক্ষম.

ক্যারিয়ার টেপ আকার এবং এটি কভার টেপ মিলেছে

প্রতিটি ক্যারিয়ার টেপ এর সাথে মিলে যাওয়া কভার টেপ রয়েছে, কভার টেপটিতে উপাদানগুলি প্যাকিংয়ের সময় ঠান্ডা সিলিং এবং গরম সিলিং বিকল্প রয়েছে, এছাড়াও কভার টেপটিতে ESD বিকল্প রয়েছে।নীচে ক্যারিয়ার টেপ মাত্রা এবং এটি কভার টেপ ডায়াগ্রাম মিলেছে.

প্রয়োগ

এমবসড ক্যারিয়ার টেপগুলি পৃষ্ঠের প্যাকেজিং, বহন এবং পৃষ্ঠের মাউন্টিং সরঞ্জামগুলির ট্রান্সমিশনে ব্যাপকভাবে ব্যবহৃত হয়,উদাহরণস্বরূপ মিনি পিসিবি,আইসি,এলইডি চিপ, সংযোগকারী,ডায়োড,ডাইনট্রন, রেজিস্টর, কন্ডাক্টর, ক্যাপাসিটর, ফিউজ, সুইচ, রিলে, রেজোনেটর, রেডোম, সকেট উপাদান ইত্যাদি

এসএমটি উৎপাদন লাইন সরঞ্জাম

1. ইউনিভার্সাল এসএমটি মেশিন: ডিভাইস দ্বারা সম্পাদিত প্রোগ্রাম ব্যবহার করে নির্দিষ্ট অংশের অবস্থানে উপাদানগুলি মাউন্ট করা,এটি SOP 28 পিন বা তার বেশি মাউন্ট করতে পারে (উচ্চ গতির মেশিন দ্বারা মাউন্ট করা যেতে পারে যে উপাদান সহ) রোলএটির বৈশিষ্ট্যগুলি উচ্চ নির্ভুলতা এবং বৈচিত্র্য, তবে এর ইনস্টলেশন গতি উচ্চ গতির মেশিনের চেয়ে নিম্ন।
2. রিফ্লো সোল্ডারিংঃ সোল্ডার পেস্ট এবং অংশের মধ্যে সোল্ডারিং কর্ম সম্পূর্ণ করার জন্য একটি উপযুক্ত তাপমাত্রা বক্ররেখা সেট করতে এসএমটি সোল্ডার পেস্ট বা লাল আঠালো ব্যবহার করুন।
3আনলোডারঃ বোর্ডটি একটি ট্রান্সফার ট্র্যাকের মাধ্যমে ম্যাগাজিনে লোড করা হয়।
4. অপটিক্যাল পরিদর্শন যন্ত্রঃ স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন হল ওয়েল্ডিং উত্পাদনে সম্মুখীন সাধারণ ত্রুটিগুলি সনাক্ত করার জন্য অপটিক্যাল নীতিগুলির উপর ভিত্তি করে একটি ডিভাইস।এওআই একটি নতুন পরীক্ষার প্রযুক্তি যা সাম্প্রতিক বছরগুলোতে আবির্ভূত হয়েছে, কিন্তু দ্রুত বিকাশ লাভ করেছে। বর্তমানে অনেক নির্মাতারা AOI পরীক্ষার সরঞ্জাম চালু করেছে। স্বয়ংক্রিয় সনাক্তকরণ সম্পাদন করার সময়, মেশিনটি একটি ক্যামেরার মাধ্যমে স্বয়ংক্রিয়ভাবে পিসিবি স্ক্যান করে,ছবি সংগ্রহ করে, পরীক্ষিত সোল্ডার জয়েন্টগুলিকে ডাটাবেসের যোগ্য পরামিতিগুলির সাথে তুলনা করে, চিত্রগুলি প্রক্রিয়া করে, পিসিবিতে ত্রুটিগুলির জন্য পরীক্ষা করে,এবং একটি প্রদর্শন বা স্বয়ংক্রিয় চিহ্নিতকারী দ্বারা ত্রুটি প্রদর্শন / চিহ্নিত করে রক্ষণাবেক্ষণ কর্মীদের মেরামত করার জন্য.
