এসএমটি উৎপাদন লাইন ভাল / খারাপ বোর্ড বিভাজক ম্যাগাজিন এনজি ঠিক আছে পিসিবি আনলোডার

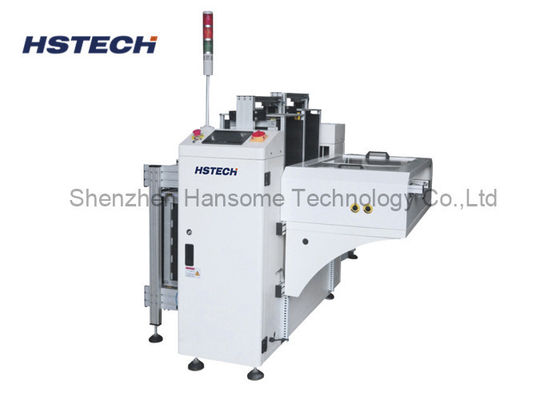

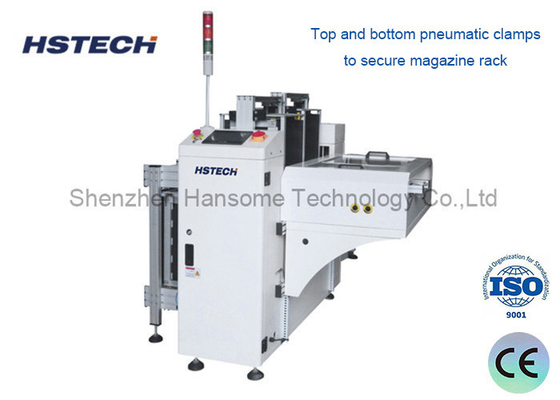

এসএমটি উৎপাদন লাইন ভাল / খারাপ বোর্ড বিভাজক ম্যাগাজিন এনজি ঠিক আছে পিসিবি আনলোডার

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-NK250
MOQ.: ১টি সেট
মূল্য: আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা: প্রতি মাসে 100 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
NG ওকে আনলোডার
পিসিবি পরিবহন উচ্চতা:
910±30 মিমি
পিসিবি মাত্রা:
50*50~330*250mm
পাওয়ার সাপ্লাই:
AC220V, 50/60HZ
ম্যাগাজিনের পরিমাণ:
প্রতিটি রেলে ২টি পত্রিকা
গ্যারান্টি:
১ বছর
ব্যবহার:
SMT উত্পাদন লাইন, SMT সমাবেশ লাইন
শর্ত:
নতুন
প্যাকেজিং বিবরণ:
ফেনা সঙ্গে কাঠের প্যাকেজ,
যোগানের ক্ষমতা:
প্রতি মাসে 100 সেট
পণ্যের বর্ণনা

এসএমটি উৎপাদন লাইন ভাল / খারাপ বোর্ড বিভাজক ম্যাগাজিন এনজি ঠিক আছে পিসিবি আনলোডার



প্রবর্তন



এই ইউনিটটি ব্যবহার করা হয় AOI-এর পরে, AOI-র উপরের সিগন্যালটি গ্রহণ করে, স্বয়ংক্রিয়ভাবে এনজি/ওকে বোর্ডগুলিকে পৃথকভাবে সংশ্লিষ্ট ম্যাগাজিনে সংগ্রহ করে।



প্রযুক্তিগত বিবরণ



ফাংশন সিগন্যাল গ্রহণ করে পৃথকভাবে এনজি/ওকে বোর্ড সংগ্রহ করুন।
পরিবহন উচ্চতা ৯১০±৩০ মিমি
পরিবহণের দিক L~R, অথবা R~L
বোর্ড সংগ্রহের সময় প্রতি ৬ সেকেন্ডে
সময়ের সাথে সাথে ম্যাগাজিন পরিবর্তন প্রায় ৩০ সেকেন্ড।
ট্র্যাকের স্থির দিক সামনের দিক
অপারেশন সাইড সামনের দিক
কনভেয়র বেল্ট ইএসডি
পিসিবি বেধ মিনিট ০.৬ মিমি
উচ্চতা নির্বাচন ১-৪ ((১০ মিমি পিচ)
পাওয়ার সাপ্লাই 220V,50/60Hz,±10%
শক্তি 0.০৫ কিলোওয়াট
বায়ু চাপ ৪-৬ বার
বায়ু খরচ সর্বোচ্চ ১৫ লিটার/মিনিট
ম্যাগাজিনের সংখ্যা উপরেরঃ ১ টি ম্যাগাজিন, নীচের দিকেঃ ২ টি ম্যাগাজিন
সিগন্যাল এসএমইএমএ
বিকল্প

1, টাচ স্ক্রিন কন্ট্রোল মোড।

2স্বয়ংক্রিয় প্রস্থ সমন্বয়.

3, গ্রাহকের চাহিদা অনুযায়ী ম্যাগাজিনের পরিমাণ।





বৈশিষ্ট্য



1,পিএলসি প্রোগ্রামিং কন্ট্রোল।

2, বন্ধুত্বপূর্ণ ব্যবহার ¢ নরম স্পর্শ ¢ LED ঝিল্লি নিয়ন্ত্রণ প্যানেল

3, বেছে নেওয়া উচ্চতা সেটিং।

4, ম্যাগাজিন সমন্বয় জন্য উপলব্ধ টগল স্তর clamps.

5, বায়ুবাহিত চাপ নিয়ন্ত্রিত।

6, কম ম্যাগাজিন পরিবর্তন সময় সঙ্গে উচ্চ থ্রুপুট.

7এওআই থেকে এনজি/ওকে বোর্ড সংগ্রহ করুন, অটোমেটিকভাবে এনজি/ওকে বোর্ড সংরক্ষণ করুন।

8, স্ট্যান্ডার্ড SMEMA যোগাযোগ ইন্টারফেস।



মডেল



মডেল HS-NK250 HS-NK330 HS-NK390 HS-NK460
কার্যকর পিসিবি দৈর্ঘ্য ৫০*৫০~৩৫০*২৫০ মিমি ৫০*৫০~৪৫৫*৩৩০ মিমি ৫০*৫০~৫৩০*৩৯০ মিমি ৫০*৫০~৫৩০*৪৬০ মিমি
পিসিবি বেধ মিনিট ০.৬ মিমি মিনিট ০.৬ মিমি মিনিট ০.৬ মিমি মিনিট ০.৬ মিমি
ম্যাগাজিনের আকার ৩৫৫*৩২০*৫৬৩ মিমি ৪৬০*৪০০*৫৬৩ ৫৩৫*৪৬০*৫৭০ মিমি ৫৩৫*৫৩০*৫৭০ মিমি
মেশিনের মাত্রা ১৯৫০*১৬০০*১২০০ মিমি ২৩০০*১৭৬০*১২০০ মিমি 2500*1880*1200 মিমি 2500*2160*1200 মিমি
ওজন ২২০ কেজি ২৮০ কেজি ৩৪০ কেজি ৩৮০ কেজি



এসএমটি উৎপাদন লাইন ভাল / খারাপ বোর্ড বিভাজক ম্যাগাজিন এনজি ঠিক আছে পিসিবি আনলোডার 0

এসএমটি উৎপাদন লাইন সরঞ্জাম


1. ইউনিভার্সাল এসএমটি মেশিন: ডিভাইস দ্বারা সম্পাদিত প্রোগ্রাম ব্যবহার করে নির্দিষ্ট অংশের অবস্থানে উপাদানগুলি মাউন্ট করা,এটি SOP 28 পিন বা তার বেশি মাউন্ট করতে পারে (উচ্চ গতির মেশিন দ্বারা মাউন্ট করা যেতে পারে যে উপাদান সহ) রোলএটির বৈশিষ্ট্যগুলি উচ্চ নির্ভুলতা এবং বৈচিত্র্য, তবে এর ইনস্টলেশন গতি উচ্চ গতির মেশিনের চেয়ে নিম্ন।
2. রিফ্লো সোল্ডারিংঃ সোল্ডার পেস্ট এবং অংশের মধ্যে সোল্ডারিং কর্ম সম্পূর্ণ করার জন্য একটি উপযুক্ত তাপমাত্রা বক্ররেখা সেট করতে এসএমটি সোল্ডার পেস্ট বা লাল আঠালো ব্যবহার করুন।
3আনলোডারঃ বোর্ডটি একটি ট্রান্সফার ট্র্যাকের মাধ্যমে ম্যাগাজিনে লোড করা হয়।
