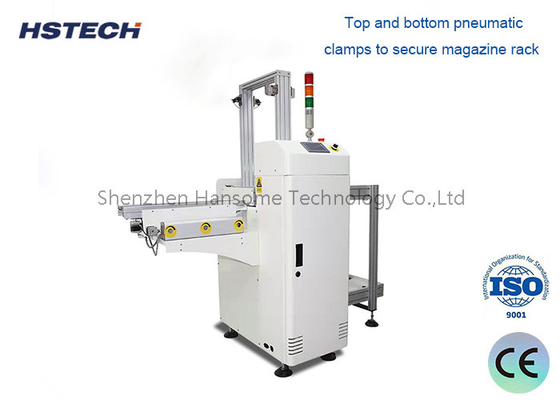

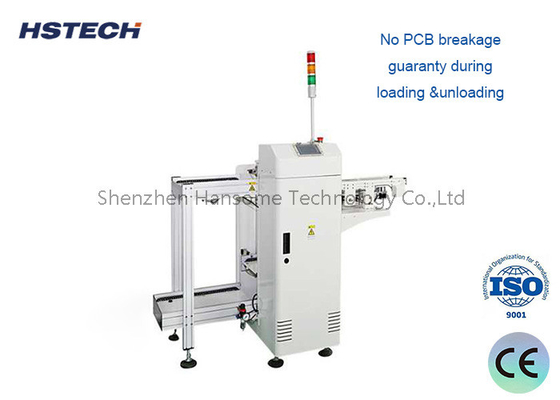

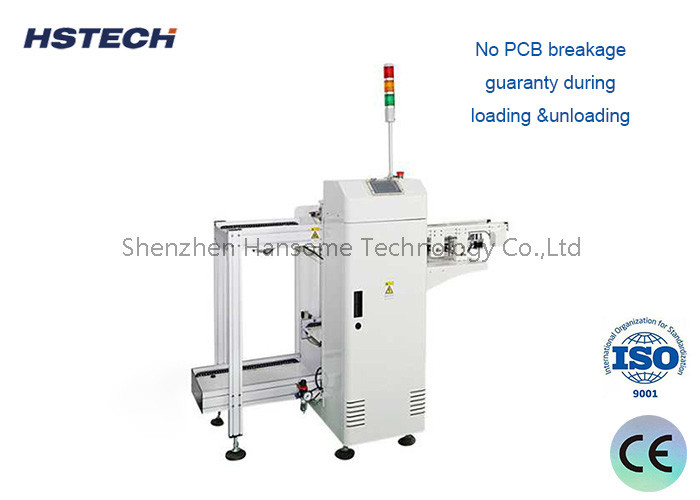

সিই সার্টিফাইড প্যানাসোনিক পিএলসি নিয়ন্ত্রিত পিসিবি স্ট্যাকার আনলোডার নিয়মিত প্রস্থ সহ

সিই সার্টিফাইড প্যানাসোনিক পিএলসি নিয়ন্ত্রিত পিসিবি স্ট্যাকার আনলোডার নিয়মিত প্রস্থ সহ

ব্র্যান্ড নাম:	HSTECH
মডেল নম্বর:	HS-ST400
MOQ.:	১টি সেট
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা:	প্রতি মাসে 100 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

পণ্যের নাম:

পিসিবি স্ট্যাকার

অন্য নাম:

বেয়ার বোর্ড আনলোডার

পাওয়ার সাপ্লাই:

AC110V/220V, একক ফেজ

কার্যক্রম:

পিএলসি

পিএলসি ব্র্যান্ড:

প্যানাসনিক

বায়ু চাপ:

0.6MPa

পিসিবি বেধ:

0.6~4.0 মিমি

গ্যারান্টি:

১ বছর

প্যাকেজিং বিবরণ:

ফেনা সহ কাঠের প্যাকেজ

যোগানের ক্ষমতা:

প্রতি মাসে 100 সেট

পণ্যের বর্ণনা

প্রস্থ সমন্বয় প্যানাসনিক পিএলসি সিই তালিকাভুক্ত পিসিবি স্ট্যাকার মেশিন খালি বোর্ড আনলোডার

প্রয়োগ

এই মেশিনটি লেজার মার্কিংয়ের পরে এসএমটি উৎপাদন লাইন থেকে খালি পিসিবি আনলোড/সংগ্রহের জন্য ব্যবহৃত হয়।

বৈশিষ্ট্য

1প্যানাসোনিক পিএলসি প্রোগ্রাম কন্ট্রোল।
2. ঐতিহ্যগত এবং সহজ LED বোতাম কন্ট্রোল.

3সিগন্যাল সংযোগ বন্ধ করুন।

4, ম্যানুয়াল পিসিবি বেধ সমন্বয়.

5, হ্যান্ড ক্র্যাঙ্ক পিসিবি প্রস্থ সমন্বয়.

6, LED ডিসপ্লে লাইট অবস্থা।

7, অ্যালুমিনিয়াম কাঠামো, ভারী নীচের নকশা শিফট প্রতিরোধ করার জন্য।
8, পাস-থ্রো মোড প্রদান করা হয়েছে।
9প্রোডাক্ট লাইনের পরিবর্তন করতে মাত্র ১০ সেকেন্ড সময় লেগেছে।
10, নিরবচ্ছিন্ন লোডিং.

11, ইএসডি ট্রান্সপোর্টিং বেল্ট।
12, স্ব-প্রোগ্রাম মেশিন ত্রুটি প্রদর্শন,বিভিন্ন ত্রুটি বিভিন্ন কোড আছে,প্রতিটি কোড মেশিন দরজার পিছনের দিকে আটকানো প্রাসঙ্গিক রক্ষণাবেক্ষণ নির্দেশাবলী আছে

স্পেসিফিকেশন

ফাংশন	আপস্ট্রিম মেশিন থেকে এসএমটি লাইন থেকে খালি পিসিবি সংগ্রহের জন্য ব্যবহৃত
পরিবহন উচ্চতা	৯১০±৩০ মিমি
পরিবহণের দিক	L~R, অথবা R~L
অপারেশন	ফ্রন্ট অপারেশন
ট্র্যাকের স্থির দিক	সামনের দিক
পিসিবি বেধ	0.6~4.0 মিমি
পিসিবি উপাদান উচ্চতা	±35 মিমি
পিসিবি খাওয়ানোর সময়	প্রায়. 10 সেকেন্ড বা নির্দিষ্ট করুন
বোর্ডের ওজন	≤3 কেজি
পাওয়ার সাপ্লাই	220V,50/60Hz,±10%
শক্তি	0.০৫ কিলোওয়াট
বায়ু চাপ	0.6 এমপিএ
বায়ু খরচ	< ২০ লিটার/মিনিট
সিগন্যাল	এসএমইএমএ

মডেল	HS-ST400	HS-ST530
কার্যকর পিসিবি দৈর্ঘ্য	৫০-৪০০ মিমি	৫০-৫৩০ মিমি
ট্রান্সপোর্ট পিসিবি প্রস্থ	৫০-৪০০ মিমি	৫০-৫০০ মিমি
পিসিবি বেধ	মিনিট ০.৬ মিমি	মিনিট ১.০ মিমি
মেশিনের মাত্রা	৬৫০৬৭০১২০০ মিমি	৮০০৮৮০১২০০ মিমি
ওজন	১৭০ কেজি	১৯০ কেজি

সিই সার্টিফাইড প্যানাসোনিক পিএলসি নিয়ন্ত্রিত পিসিবি স্ট্যাকার আনলোডার নিয়মিত প্রস্থ সহ 0

সিই সার্টিফাইড প্যানাসোনিক পিএলসি নিয়ন্ত্রিত পিসিবি স্ট্যাকার আনলোডার নিয়মিত প্রস্থ সহ 1

এসএমটি উৎপাদন লাইন সরঞ্জাম

1. ইউনিভার্সাল এসএমটি মেশিন: ডিভাইস দ্বারা সম্পাদিত প্রোগ্রাম ব্যবহার করে নির্দিষ্ট অংশের অবস্থানে উপাদানগুলি মাউন্ট করা,এটি SOP 28 পিন বা তার বেশি মাউন্ট করতে পারে (উচ্চ গতির মেশিন দ্বারা মাউন্ট করা যেতে পারে যে উপাদান সহ) রোলএটির বৈশিষ্ট্যগুলি উচ্চ নির্ভুলতা এবং বৈচিত্র্য, তবে এর ইনস্টলেশন গতি উচ্চ গতির মেশিনের চেয়ে নিম্ন।
2. রিফ্লো সোল্ডারিংঃ সোল্ডার পেস্ট এবং অংশের মধ্যে সোল্ডারিং কর্ম সম্পূর্ণ করার জন্য একটি উপযুক্ত তাপমাত্রা বক্ররেখা সেট করতে এসএমটি সোল্ডার পেস্ট বা লাল আঠালো ব্যবহার করুন।
3আনলোডারঃ বোর্ডটি একটি ট্রান্সফার ট্র্যাকের মাধ্যমে ম্যাগাজিনে লোড করা হয়।
