ব্র্যান্ড নাম: | HSTECH |
মডেল নম্বর: | HS-ST400 |
MOQ.: | ১টি সেট |
মূল্য: | negotiable |
অর্থ প্রদানের শর্তাবলী: | টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
সরবরাহের ক্ষমতা: | প্রতি মাসে 100 সেট |

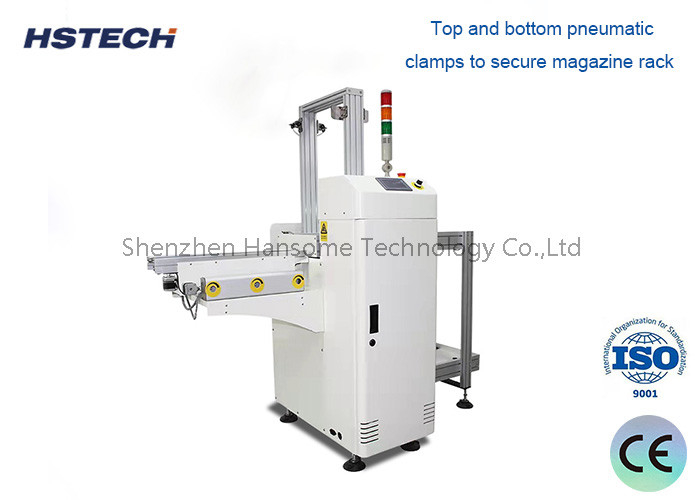

প্রস্থ সমন্বয় প্যানাসনিক পিএলসি সিই তালিকাভুক্ত পিসিবি স্ট্যাকার মেশিন খালি বোর্ড আনলোডার
প্রয়োগ
এই মেশিনটি লেজার মার্কিংয়ের পরে এসএমটি উৎপাদন লাইন থেকে খালি পিসিবি আনলোড/সংগ্রহের জন্য ব্যবহৃত হয়।
বৈশিষ্ট্য
1প্যানাসোনিক পিএলসি প্রোগ্রাম কন্ট্রোল।
2. ঐতিহ্যগত এবং সহজ LED বোতাম কন্ট্রোল.
3সিগন্যাল সংযোগ বন্ধ করুন।
4, ম্যানুয়াল পিসিবি বেধ সমন্বয়.
5, হ্যান্ড ক্র্যাঙ্ক পিসিবি প্রস্থ সমন্বয়.
6, LED ডিসপ্লে লাইট অবস্থা।
7, অ্যালুমিনিয়াম কাঠামো, ভারী নীচের নকশা শিফট প্রতিরোধ করার জন্য।
8, পাস-থ্রো মোড প্রদান করা হয়েছে।
মডেল | HS-ST400 | HS-ST530 |
কার্যকর পিসিবি দৈর্ঘ্য | ৫০-৪০০ মিমি | ৫০-৫৩০ মিমি |
ট্রান্সপোর্ট পিসিবি প্রস্থ | ৫০-৪০০ মিমি | ৫০-৫০০ মিমি |
পিসিবি বেধ | মিনিট ০.৬ মিমি | মিনিট ১.০ মিমি |
মেশিনের মাত্রা | ৬৫০*৬৭০*১২০০ মিমি | ৮০০*৮৮০*১২০০ মিমি |
ওজন | ১৭০ কেজি | ১৯০ কেজি |
এসএমটি উৎপাদন লাইন সরঞ্জাম
1. ইউনিভার্সাল এসএমটি মেশিন: ডিভাইস দ্বারা সম্পাদিত প্রোগ্রাম ব্যবহার করে নির্দিষ্ট অংশের অবস্থানে উপাদানগুলি মাউন্ট করা,এটি SOP 28 পিন বা তার বেশি মাউন্ট করতে পারে (উচ্চ গতির মেশিন দ্বারা মাউন্ট করা যেতে পারে যে উপাদান সহ) রোলএটির বৈশিষ্ট্যগুলি উচ্চ নির্ভুলতা এবং বৈচিত্র্য, তবে এর ইনস্টলেশন গতি উচ্চ গতির মেশিনের চেয়ে নিম্ন।
2. রিফ্লো সোল্ডারিংঃ সোল্ডার পেস্ট এবং অংশের মধ্যে সোল্ডারিং কর্ম সম্পূর্ণ করার জন্য একটি উপযুক্ত তাপমাত্রা বক্ররেখা সেট করতে এসএমটি সোল্ডার পেস্ট বা লাল আঠালো ব্যবহার করুন।
3আনলোডারঃ বোর্ডটি একটি ট্রান্সফার ট্র্যাকের মাধ্যমে ম্যাগাজিনে লোড করা হয়।
