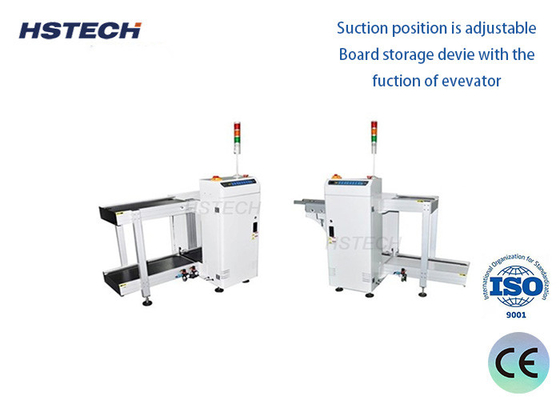

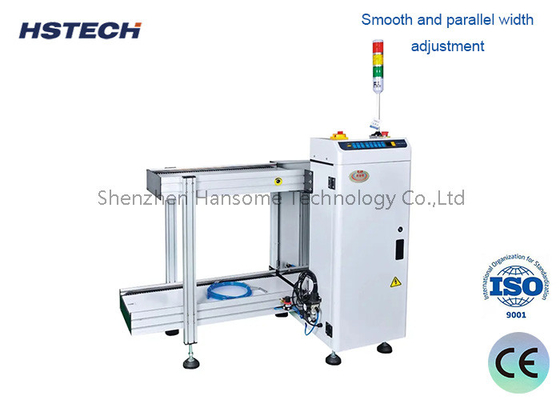

সত্য রঙের টাচ স্ক্রিন নিয়ন্ত্রণ এবং নির্বাচনযোগ্য পিচ আকার সহ এইচএস -460 এলডি পিসিবি লোডার

সত্য রঙের টাচ স্ক্রিন নিয়ন্ত্রণ এবং নির্বাচনযোগ্য পিচ আকার সহ এইচএস -460 এলডি পিসিবি লোডার

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-250LD
MOQ.: 1SET
মূল্য: আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী: D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা: প্রতি মাসে 200 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
পিসিবি লোডার
রঙ:
সাদা
পাওয়ার সাপ্লাই:
AC110V/220V, 50/60Hz
পিএলসি:
মিতসুবিশি
রিলে:
স্নাইডার
অপটোইলেকট্রিক সুইচ:
ওম্রন
প্যাকেজিং বিবরণ:
কাঠের প্যাকেজ
যোগানের ক্ষমতা:
প্রতি মাসে 200 সেট
পণ্যের বর্ণনা

শীট মেটাল SMEMA কমিউনিকেশন ইন্টারফেস পিসিবি লোডার বোর্ড হ্যান্ডলিং সরঞ্জাম



প্রয়োগ



এই মেশিনটি এসএমটি উত্পাদন লাইন শুরু করার জন্য ব্যবহৃত হয়, ম্যাগাজিন থেকে পিসিবিগুলি ডাউনস্ট্রিম মেশিনের কনভেয়রটিতে ঠেলে দিয়ে।



স্পেসিফিকেশন



মডেল HS-250LD HS-330LD HS-390LD HS-460LD
ভোল্টেজ AC110V/220V,50/60Hz,একক ফেজ,সর্বোচ্চ 300A
পিসিবি মাত্রা (50*50) ~ ((350*250) (50*50) ~ ((455*330) (50*50) ~ ((530*390) (50*50) ~ ((530*460)
ম্যাগাজিনের মাত্রা ৩৫৫*৩২০*৫৬৫ 460*৪০০*৫৬৫ ৫৩৫*৪৬০*৫৬৫ ৫৩৫*৫৩০*৫৬৫
বায়ু সরবরাহ 0.4~0.6 এমপিএ
পরিবহন উচ্চতা 920±20 ((মিমি) স্ট্যান্ডার্ড
লোডিং সময় ৬ সেকেন্ড
ম্যাগাজিন প্রতিস্থাপনের সময় প্রায় ২০ সেকেন্ড
পরিবহণের দিক L থেকে R, অথবা R থেকে L,ঐচ্ছিক
পিসিবি বেধ মিনিট ০.৪ মিমি
পিচ ১-৪ ((১০ মিমি ধাপ)
যোগাযোগ এসএমইএমএ
মেশিনের মাত্রা ১১০০*৭৮০*১২০০ 1400*860*1200 1500*920*1200 ১৬০০*১১২০*১২০০
ওজন প্রায় ১৪০ কেজি প্রায় ১৮০ কেজি প্রায় ২২০ কেজি

প্রায় ২৩০ কেজি



এফআকার



1, সত্য রঙ টাচ স্ক্রিন নিয়ন্ত্রণ

2, মিটসুবিশি পিএলসি

3, ম্যাগাজিন ক্যাপাসিটিঃ উপরের 1, নীচের 1, অথবা কাস্টমাইজড

4, নির্বাচনী পিচঃ 10mm, 20mm, 30mm, 40mm

5, পিসিবি পরিবহন দিকঃ এল-আর, অথবা আর-এল,ঐচ্ছিক

6ম্যানুয়াল/অটোমেটিক রান মোড নির্বাচন

7, সামনের রেল ফিক্সড বা পিছনের রেল ফিক্সড,ঐচ্ছিক

8, এসএমটি অ্যাপ্লিকেশনের জন্য স্ট্যান্ডার্ড উচ্চতা ((920±20mm)

9, টাওয়ার লাইট প্রদর্শন

10, এসএমইএমএ সিগন্যাল

সত্য রঙের টাচ স্ক্রিন নিয়ন্ত্রণ এবং নির্বাচনযোগ্য পিচ আকার সহ এইচএস -460 এলডি পিসিবি লোডার 0

এসএমটি উৎপাদন লাইন সরঞ্জাম


1. ইউনিভার্সাল এসএমটি মেশিন: ডিভাইস দ্বারা সম্পাদিত প্রোগ্রাম ব্যবহার করে নির্দিষ্ট অংশের অবস্থানে উপাদানগুলি মাউন্ট করা,এটি SOP 28 পিন বা তার বেশি মাউন্ট করতে পারে (উচ্চ গতির মেশিন দ্বারা মাউন্ট করা যেতে পারে যে উপাদান সহ) রোলএটির বৈশিষ্ট্যগুলি উচ্চ নির্ভুলতা এবং বৈচিত্র্য, তবে এর ইনস্টলেশন গতি উচ্চ গতির মেশিনের চেয়ে নিম্ন।
2. রিফ্লো সোল্ডারিংঃ সোল্ডার পেস্ট এবং অংশের মধ্যে সোল্ডারিং কর্ম সম্পূর্ণ করার জন্য একটি উপযুক্ত তাপমাত্রা বক্ররেখা সেট করতে এসএমটি সোল্ডার পেস্ট বা লাল আঠালো ব্যবহার করুন।
3আনলোডারঃ বোর্ডটি একটি ট্রান্সফার ট্র্যাকের মাধ্যমে ম্যাগাজিনে লোড করা হয়।
