ব্র্যান্ড নাম: | GKG |
মডেল নম্বর: | G5 |
MOQ.: | ১টি সেট |
মূল্য: | negotiable |
অর্থ প্রদানের শর্তাবলী: | টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
সরবরাহের ক্ষমতা: | প্রতি মাসে 100 সেট |

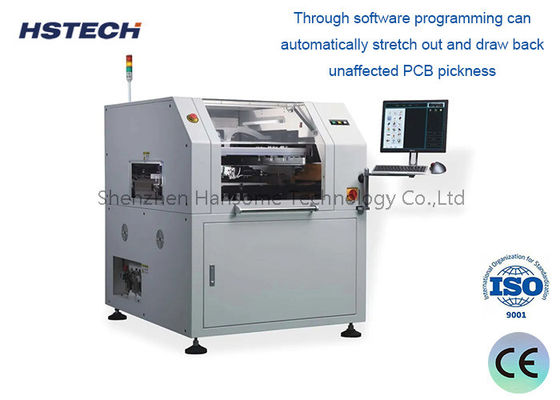

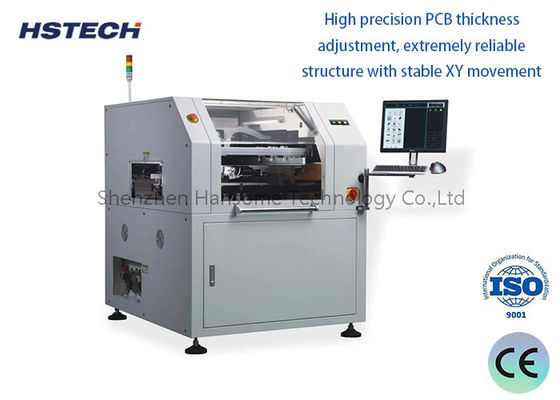

ম্যাগনেটিক পিন/সপোর্ট ব্লক ও আর-এল ট্রান্সপোর্ট সহ এসএমটি পেস্ট প্রিন্টার
স্পেসিফিকেশন
মডেল | জি৫ |
স্টেনসিলের আকার | 370x370mm ((মিনিট আকার) |
737x737mm ((সর্বোচ্চ আকার) | |
২০-৪০ মিমি (ঠান্ডা) | |
সর্বাধিক পিসিবি আকার | ৪০০x৩৪০ মিমি |
পিসিবি আকার মিনি | ৫০x৫০ মিমি |
পিসিবি বেধ | 0.৪-৬ মিমি |
পিসিবি ওয়ারপেজ | সর্বাধিক ১% পিসিবি ডায়াগনাল |
পরিবহন উচ্চতা | 900±40 মিমি |
পরিবহণের দিক | L-R, R-L |
পরিবহণের গতি | সর্বোচ্চ 1500mm/s, নিয়ন্ত্রিত হতে পারে |
পরিবহন পদ্ধতি | এক পর্যায়ে |
প্রস্থের সমন্বয় | স্বয়ংক্রিয় |
I/O ইন্টারফেস | এসএমইএমএ |
পিসিবি অবস্থান (সমর্থন পদ্ধতি) | চৌম্বকীয় পিন/সমর্থন ব্লক/উপরে-নীচে টেবিল |
পিসিবি ক্ল্যাম্পিং সিস্টেম | উপরের clamping / পাশ clamping উপর পেটেন্ট |
প্রিন্ট হেড | দুটি স্বাধীন মোটরযুক্ত প্রিন্টার হেড |
সিকিউজি চাপ | 0.5~10 কেজি (প্রোগ্রাম কন্ট্রোল) |
মুদ্রণের গতি | ৬-২০০ মিমি/সেকেন্ড |
মুদ্রণ মোড | একবার / দুবার |
স্কিউজি টাইপ | রবার/স্টিলের স্কুইজি ব্লেড ((কোণ 45°/55°/60°) |
পরিষ্কারের ব্যবস্থা | শক্তিশালী ভ্যাকুয়াম শোষণ, শুকনো, ভিজা, ভ্যাকুয়াম তিন মোড |
CCD FOV | ৮x৬ মিমি |
মেশিন সেট রেঞ্জ | এক্সঃ ± 3 মিমি, ওয়াইঃ ± 7 মিমি, θ: ± 2° |
দৃষ্টি | আপ / ডাউন অপটিক্স কাঠামো / সিসিডি / জ্যামিতি প্যাটার্ন ম্যাচ |
পুরো মেশিনের স্পেসিফিকেশন
পুনরাবৃত্তি অবস্থান নির্ভুলতা | ±0.01 মিমি |
মুদ্রণের নির্ভুলতা | ±0.025 মিমি |
চক্র সময় | < ৮ সেকেন্ড |
পণ্য পরিবর্তন | পুরাতনঃ<3 মিনিট,নতুনঃ<5 মিনিট |
বায়ু সরবরাহ | ৪-৬ কেজি/সেমি |
পাওয়ার সাপ্লাই | এসিঃ 220±10%, 50/60HZ, 2.5KW |
নিয়ন্ত্রণ পদ্ধতি | পিসি |
অপারেটিং সিস্টেম | উইন্ডোজ এক্সপি/উইন৭ |
মেশিনের মাত্রা | 1140 ((L) x 1364 ((W) x 1404 (H) মিমি |
মেশিনের ওজন | আনুমানিকঃ প্রায় ১ হাজার কেজি |
বৈশিষ্ট্য
