স্নাইডার টাচ স্ক্রিন স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টার

ব্র্যান্ড নাম:	HSTECH
মডেল নম্বর:	HS-GSE
MOQ.:	১টি সেট
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা:	প্রতি মাসে ৫০টি সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

পণ্যের নাম:

স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টার

গ্যারান্টি:

১ বছর

নিয়ন্ত্রণ:

টাচ স্ক্রিন

রিলে ব্র্যান্ড:

স্নাইডার

অপটোইলেক্ট্রনিক সুইচ:

ওম্রন

উপাদান:

অ্যালুমিনিয়াম খাদ

শর্ত:

নতুন

সংকেত:

SMEMA

প্রয়োগ:

ইলেকট্রনিক সমাবেশ

নিয়ন্ত্রণ ব্যবস্থা:

পিএলসি

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজ

যোগানের ক্ষমতা:

প্রতি মাসে ৫০টি সেট

পণ্যের বর্ণনা

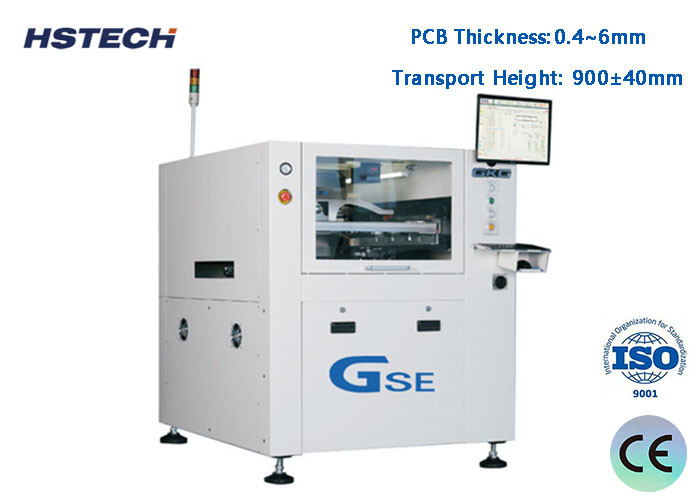

স্নাইডার টাচ স্ক্রিন বড় আকারের এসএমটি-র জন্য স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টার

পরিচিতি

জিএলই স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টিং মেশিনটি এসএমটি বৃহত আকারের অ্যাপ্লিকেশনগুলির জন্য একটি উচ্চ-শেষ মেশিন। জিটি-এস এর প্রস্থ মাত্র ২৮৩০ মিমি। এটি 01005 এর মুদ্রণ প্রক্রিয়া প্রয়োজনীয়তা পুরোপুরি পূরণ করতে পারে,0.3 পিচ এবং অন্যান্য সূক্ষ্ম দূরত্ব, এটা উচ্চ নির্ভুলতা এবং উচ্চ গতির.

বৈশিষ্ট্য

1, জিকেজি বিশেষ সমন্বয় জ্যাকিং প্ল্যাটফর্ম। স্থিতিশীল এবং সহজেই সামঞ্জস্য করা যায়, এটি বিভিন্ন বেধের পিসিবি এর পিন জ্যাকিং উচ্চতা দ্রুত সামঞ্জস্য করতে পারে।

2, পরিষ্কারের সিস্টেমঃ জিকেজি পরিষ্কারের সিস্টেম তিনটি পরিষ্কারের পদ্ধতি দিয়ে সজ্জিতঃ শুকনো পরিষ্কার, ভিজা পরিষ্কার, ভ্যাকুয়াম। যা একত্রিত করা যেতে পারেএটি ম্যানুয়ালিও পরিষ্কার করা যেতে পারে যদি গ্রাহককে স্বয়ংক্রিয় পরিষ্কারের প্রয়োজন না হয় যাতে পরিষ্কারের সময় কমিয়ে আনা যায় এবং উত্পাদন দক্ষতা বৃদ্ধি পায়।নতুন মুছা সিস্টেম স্টেনসিল সঙ্গে পূর্ণ যোগাযোগ নিশ্চিত করে, বর্ধিত ভ্যাকুয়াম শোষণ কার্যকরভাবে অবশিষ্ট প্যাস্ট অপসারণ করতে পারেন

মেশিতে, যা কার্যকর স্বয়ংক্রিয় পরিষ্কারের ফাংশন অর্জন করতে পারে।সিসিডি অংশ এবং সি কমন সিস্টেম পৃথক করা হয়, যখন সিসিডি কাজ করে,সিসিডি অংশ স্বাধীনভাবে servo মোটর লোড কমাতে এবং মেশিনের গতি এবং নির্ভুলতা উন্নত সরানো.

3ইমেজ এবং অপটিক্যাল সিস্টেম. ইউনিফর্ম রিং আলো এবং উচ্চ উজ্জ্বলতা সমাক্ষ আলো ব্যবহার করে, প্রতিশ্রুতি উজ্জ্বলতা সমন্বয় ফাংশন সঙ্গে,তারপর চিহ্ন পয়েন্ট সব ধরনের ভাল স্বীকৃত করা যেতে পারে (রগড চিহ্ন পয়েন্ট সহ), বিভিন্ন রঙের টিন প্লাস্টিং, তামা, সোনার প্লাস্টিং, টিন স্প্রে, FPC এবং অন্যান্য ধরণের PCB এর জন্য প্রযোজ্য। GKG পেটেন্ট গাণিতিক মডেলের সাথে উচ্চ নির্ভুলতা নিশ্চিত করতে সক্ষম।

4, উচ্চ অভিযোজনযোগ্যতা ইস্পাত জাল ফ্রেম clamping সিস্টেম. সব ধরনের আকারের পর্দা ফ্রেম মুদ্রণ করতে সক্ষম, এবং দ্রুত মডুলার পরিবর্তন

উৎপাদন লাইন.

5, উইন্ডোজ এক্সপি/উইন৭ অপারেটিং ইন্টারফেস ব্যবহার করে, ভালো ম্যান-মেশিন ডায়ালগ ফাংশন সহ,এবং অপারেটর দ্রুত অপারেশন সঙ্গে পরিচিত জন্য সহজ বিশেষ করে যখন প্রোগ্রামিং ফাইলের নেভিগেশন প্রভাব করছেন. অপারেশন লগ, ত্রুটি রেকর্ড / ত্রুটি স্ব-নির্ণয় / ত্রুটি বিশ্লেষণ প্রম্পট / হালকা অ্যালার্ম এবং অন্যান্য ফাংশন সহ চীনা / ইংরেজি ইন্টারফেস স্যুইচ করা সহজ।

6, 2 ডি পেস্ট প্রিন্টিং গুণমান পরীক্ষা এবং বিশ্লেষণ, মুদ্রণের গুণমান নিশ্চিত করার জন্য শিফট, অপর্যাপ্ত পেস্ট, অনুপস্থিত এবং ব্রিজ এবং অন্যান্য ত্রুটিগুলি পরীক্ষা করতে সক্ষম।

স্পেসিফিকেশন

মডেল	জিএসই
স্টেনসিলের আকার	370x370mm ((মিনিট আকার)
	737x737mm ((সর্বোচ্চ আকার)
	২০-৪০ মিমি (ঠান্ডা)
সর্বাধিক পিসিবি আকার	৪০০x৩৪০ মিমি
পিসিবি আকার মিনি	৫০x৫০ মিমি
পিসিবি বেধ	0.৪-৬ মিমি
পিসিবি ওয়ারপেজ	সর্বাধিক ১% পিসিবি ডায়াগনাল
পরিবহন উচ্চতা	900±40 মিমি
পরিবহণের দিক	L-R, R-L
পরিবহণের গতি	সর্বোচ্চ 1500mm/s, নিয়ন্ত্রিত হতে পারে
পরিবহন পদ্ধতি	এক পর্যায়ে
প্রস্থের সমন্বয়	স্বয়ংক্রিয়
I/O ইন্টারফেস	এসএমইএমএ
পিসিবি অবস্থান (সমর্থন পদ্ধতি)	চৌম্বকীয় পিন/সমর্থন ব্লক/উপরে-নীচে টেবিল
পিসিবি ক্ল্যাম্পিং সিস্টেম	উপরের clamping / পাশ clamping উপর পেটেন্ট
প্রিন্ট হেড	দুটি স্বাধীন মোটরযুক্ত প্রিন্টার হেড
সিকিউজি চাপ	0.5~10 কেজি (প্রোগ্রাম কন্ট্রোল)
মুদ্রণের গতি	৬-২০০ মিমি/সেকেন্ড
মুদ্রণ মোড	একবার / দুবার
স্কিউজি টাইপ	রবার/স্টিলের স্কুইজি ব্লেড ((কোণ 45°/55°/60°)
পরিষ্কারের ব্যবস্থা	শক্তিশালী ভ্যাকুয়াম শোষণ, শুকনো, ভিজা, ভ্যাকুয়াম তিন মোড
CCD FOV	৮x৬ মিমি
মেশিন সেট রেঞ্জ	এক্সঃ ± 3 মিমি, ওয়াইঃ ± 7 মিমি, θ: ± 2°
দৃষ্টি	আপ / ডাউন অপটিক্স কাঠামো / সিসিডি / জ্যামিতি প্যাটার্ন ম্যাচ

পুরো মেশিনের স্পেসিফিকেশন

পুনরাবৃত্তি অবস্থান নির্ভুলতা	±0.01 মিমি
মুদ্রণের নির্ভুলতা	±0.025 মিমি
চক্র সময়	< ৮ সেকেন্ড
পণ্য পরিবর্তন	পুরাতনঃ<3 মিনিট,নতুনঃ<5 মিনিট
বায়ু সরবরাহ	৪-৬ কেজি/সেমি
পাওয়ার সাপ্লাই	এসিঃ 220±10%, 50/60HZ, 2.5KW
নিয়ন্ত্রণ পদ্ধতি	পিসি
অপারেটিং সিস্টেম	উইন্ডোজ এক্সপি/উইন৭
মেশিনের মাত্রা	1158 ((L) x 1362 ((W) x 1463 (H) মিমি
মেশিনের ওজন	আনুমানিকঃ প্রায় ১ হাজার কেজি
