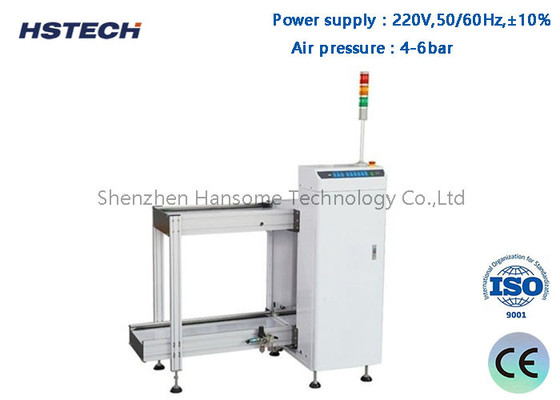

বেল্ট পরিবহন পিসিবি প্রস্থ সমন্বয় 3 রঙ প্রদর্শন এসএমটি ম্যাগাজিন লোডার এইচএস-এলডি 330

বেল্ট পরিবহন পিসিবি প্রস্থ সমন্বয় 3 রঙ প্রদর্শন এসএমটি ম্যাগাজিন লোডার এইচএস-এলডি 330

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-LD330
MOQ.: 1SET
মূল্য: negotiable
অর্থ প্রদানের শর্তাবলী: D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা: প্রতি মাসে 200 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
250mm / 330mm PCB লোডার সরঞ্জাম
অন্য নাম:
ম্যাগাজিন লোডার
পরিবহন উচ্চতা:
920±20 মিমি
পিসিবি লোডিং সময়:
প্রায় 6 সেকেন্ড
ম্যাগাজিন সময় প্রতিস্থাপন:
প্রায় 30 সেকেন্ড
পরিবহণের দিক:
L~R, বা R~L
অপারেশন:
সামনে অপারেশন
পিসিবি বেধ:
সর্বনিম্ন 0.4 মিমি
প্যাকেজিং বিবরণ:
কাঠের প্যাকেজ
যোগানের ক্ষমতা:
প্রতি মাসে 200 সেট
পণ্যের বর্ণনা


বেল্ট পরিবহন পিসিবি প্রস্থ সমন্বয় 3 রঙ প্রদর্শন এসএমটি ম্যাগাজিন লোডার

বৈশিষ্ট্য

  1. 4 PCB প্রস্থ নির্বাচনযোগ্য, 250mm/330mm/390mm/460mm।
  2. যথার্থ পিসিবি ধাক্কা
  3. মেশিনের স্ট্যাটাস প্রদর্শনের জন্য ৩ রঙের আলো।
  4. তিনটা ম্যাগাজিনের সাথে স্ট্যান্ডার্ড কাজ, উপরের পাতা ১টা, আর পিছনের পাতা ২টা।
  5. স্ট্যান্ডার্ড এলইডি বোতাম নিয়ন্ত্রণ, অপশনাল টাচ স্ক্রিন নিয়ন্ত্রণ।
  6. স্থিতিশীলতা স্টেইনলেস স্টীল কাঠামো।
  7. মসৃণ এবং সমান্তরাল প্রস্থ সমন্বয়.
  8. লোডিংয়ের সময় পিসিবি ভাঙ্গার কোন গ্যারান্টি নেই।
  9. সিই তালিকাভুক্ত, ইউরোপীয় বাজারের জন্য উপযুক্ত।

স্পেসিফিকেশন

মডেল HS-LD330
পণ্যের নাম পিসিবি ম্যাগাজিন লোডার
পরিবহন উচ্চতা ৯২০±২০ মিমি
পিসিবি লোডিংয়ের সময় প্রায় ৬ সেকেন্ড
ম্যাগাজিন প্রতিস্থাপনের সময় প্রায় ৩০ সেকেন্ড
পরিবহণের দিক L~R, অথবা R~L
অপারেশন ফ্রন্ট অপারেশন
ট্র্যাকের স্থির দিক সামনের দিক ((অথবা নির্দিষ্ট করুন)
পাওয়ার সাপ্লাই 220V,50/60Hz,±10%
বায়ু চাপ ৪-৬ বার
পিসিবি বেধ মিনিট ০.৪ মিমি
ম্যাগাজিন qty উপরের দিকে ১ পিসি, নীচের দিকে ২ পিসি
উচ্চতা নির্বাচন ১-৪ ((১০ মিমি পিচ)
কনভেয়র স্পিড 0.5-20M/মিনিট অথবা কাস্টমাইজড
সিগন্যাল এসএমইএমএ



মডেল নির্বাচন

মডেল HS-LD250 HS-LD330 HS-LD390 HS-LD460
কার্যকর পিসিবি দৈর্ঘ্য ৫০*৫০~৩৫০*২৫০ মিমি ৫০*৫০~৪৫৫*৩৩০ মিমি ৫০*৫০~৫৩০*৩৯০ মিমি ৫০*৫০~৫৩০*৪৬০ মিমি
মেশিনের আকার ১৪০০*৮০০*১২০০ মিমি ১৬৫০*৮৮০*১২০০ মিমি 1800*940*1200 মিমি ১৮০০*১০১০*১২০০ মিমি
ম্যাগাজিনের আকার ৩৫৫*৩২০*৫৬৩ মিমি ৪৬০*৪০০*৫৬৩ মিমি ৫৩৫*৪৬০*৫৭০ মিমি ৫৩৫*৫৩০*৫৭০ মিমি
ওজন ১৪০ কেজি ১৮০ কেজি ২২০ কেজি ২৬০ কেজি


প্রয়োগ
এই মেশিনটি একটি পিসিবি লোডিং মেশিন, এটি এসএমটি উত্পাদন লাইনের শুরুতে ব্যবহৃত হয়, মেশিনটি পিসিবিকে ম্যাগাজিন র্যাক থেকে চাপিয়ে দেয় এবং উত্পাদন লাইনের ডাউনস্ট্রিম মেশিনে পরিবহন করে।

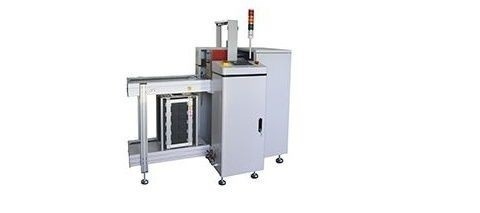

বেল্ট পরিবহন পিসিবি প্রস্থ সমন্বয় 3 রঙ প্রদর্শন এসএমটি ম্যাগাজিন লোডার এইচএস-এলডি 330 0
