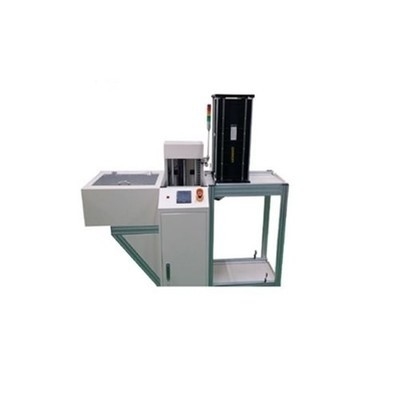

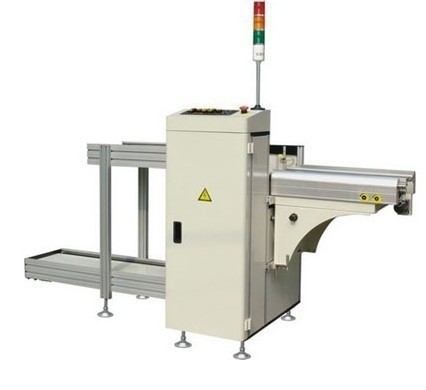

3 ম্যাগাজিন 330mm প্রস্থ LED বোতাম/ টাচ স্ক্রিন কন্ট্রোল PCB লিঙ্ক আনলোডার HS-UD330

3 ম্যাগাজিন 330mm প্রস্থ LED বোতাম/ টাচ স্ক্রিন কন্ট্রোল PCB লিঙ্ক আনলোডার HS-UD330

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-UD330
MOQ.: 1SET
মূল্য: আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী: D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা: প্রতি মাসে 200 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
পিসিবি আনলোডার
অন্য নাম:
SMT লাইন আনলোডার
পিসিবি সাইজ:
50*50~450*330 মিমি
পিসিবি আনলোড করার সময়:
প্রায় 6 সেকেন্ড
সময়ের সাথে সাথে পত্রিকার পরিবর্তন:
প্রায় 30 সেকেন্ড
পাওয়ার সাপ্লাই:
AC220V, 50/60HZ
পিসিবি বেধ:
সর্বনিম্ন 4 মিমি
যোগাযোগ:
SMEMA
প্যাকেজিং বিবরণ:
কাঠের প্যাকেজ
যোগানের ক্ষমতা:
প্রতি মাসে 200 সেট
পণ্যের বর্ণনা

3 ম্যাগাজিন 330mm প্রস্থ LED বোতাম/ টাচ স্ক্রিন কন্ট্রোল PCB লিঙ্ক আনলোডার



প্রয়োগ



এই পিসিবি আনলোডার মেশিনটি এসএমটি উৎপাদন লাইনের শেষে ব্যবহৃত হয়, এটি পিসিবি সংগ্রহের জন্য ব্যবহৃত হয়।



বৈশিষ্ট্য

1মিটসুবিশি পিএলসি।

2, জেডডি মোটর চালিত।

3, আরও পুরু পরিবহন কনভেয়র বেল্ট।

4, ৩টি ম্যাগাজিন বদলানোর জন্য, উপরের দিকে ১টি ম্যাগাজিন, বোতামের পাশে ২টি ম্যাগাজিন।

5, যথার্থ pusher ম্যাগাজিন থেকে PCBs ধাক্কা

6, উপরের এবং নীচের বায়ুসংক্রান্ত clamps ম্যাগাজিন র্যাক নিরাপদ করতে।

7, এসএমইএমএ সামঞ্জস্যপূর্ণ।



স্পেসিফিকেশন

ফাংশন এই ইউনিটটি পিসিবি আনলোড করার জন্য ব্যবহৃত হয়।
পরিবহন উচ্চতা ৯১০±৩০ মিমি
পিসিবি লোডিংয়ের সময় প্রায় ৬ সেকেন্ড
সময়ের সাথে সাথে ম্যাগাজিন পরিবর্তন প্রায় ৩০ সেকেন্ড
পরিবহণের দিক L~R, অথবা R~L
অপারেশন ফ্রন্ট অপারেশন
ট্র্যাকের স্থির দিক সামনের দিক ((অথবা নির্দিষ্ট করুন)
পাওয়ার সাপ্লাই 220V,50/60Hz,±10%
বায়ু চাপ ৪-৬ বার
পিসিবি বেধ মিনিট ০.৪ মিমি
ম্যাগাজিন qty উপরের দিকে ১ পিসি, নীচের দিকে ২ পিসি
কনভেয়র স্পিড 0.5-20M/মিনিট অথবা কাস্টমাইজড
উচ্চতা নির্বাচন ১-৪ ((১০ মিমি পিচ)
সিগন্যাল এসএমইএমএ



মডেল HS-UD250 HS-UD330 HS-UD390 HS-UD460
কার্যকর পিসিবি দৈর্ঘ্য ৫০*৫০~৩৫০*২৫০ মিমি ৫০*৫০~৪৫৫*৩৩০ মিমি ৫০*৫০~৫৩০*৩৯০ মিমি ৫০*৫০~৫৩০*৪৬০ মিমি
মেশিনের মাত্রা ১৯০০*৮০০*১২০০ মিমি ২৩২০*৮৮০*১২০০ মিমি ২৬২০*৯৪০*১২০০ মিমি ২৬২০*১০৮০*১২০০ মিমি
ম্যাগাজিনের আকার ৩৫৫*৩২০*৫৬৩ মিমি ৪৬০*৪০০*৫৬৩ মিমি ৫৩৫*৪৬০*৫৭০ মিমি ৫৩৫*৫৩০*৫৭০ মিমি
ওজন ১৪০ কেজি ২২০ কেজি ২৮০ কেজি ৩২০ কেজি
