LED বোতাম কন্ট্রোল মোড 3 লোলার লাইট ডিসপ্লে সহ 40 মিমি পিচ 20 এম / মিনিট 90 ডিগ্রি পিসিবি ম্যাগাজিন আনলোডার এইচএস-সিইউ 390

LED বোতাম কন্ট্রোল মোড 3 লোলার লাইট ডিসপ্লে সহ 40 মিমি পিচ 20 এম / মিনিট 90 ডিগ্রি পিসিবি ম্যাগাজিন আনলোডার এইচএস-সিইউ 390

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-CU390
MOQ.: 1SET
মূল্য: আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী: D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা: প্রতি মাসে 200 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
৯০ ডিগ্রি পিসিবি ম্যাগাজিন আনলোডার
পাওয়ার সাপ্লাই:
AC110V/220V, 50/60Hz
বায়ু চাপ:
4-6 বার
পিসিবি সাইজ:
50*50~530*460mm
পিচ নির্বাচন:
১০-৪০ এমএম
পরিবাহক গতি:
0.5-20M/মিনিট বা কাস্টমাইজড
পরিবহন বেল্ট:
কালো পরিবহন বেল্ট
গ্যারান্টি:
১ বছর
প্যাকেজিং বিবরণ:
কাঠের প্যাকেজ
যোগানের ক্ষমতা:
প্রতি মাসে 200 সেট
পণ্যের বর্ণনা

LED বোতাম কন্ট্রোল মোড 3 লোলার লাইট ডিসপ্লে সহ 40 মিমি পিচ 20 এম / মিনিট 90 ডিগ্রি পিসিবি ম্যাগাজিন আনলোডার



প্রয়োগ

এই ইউনিটটি এসএমটি উৎপাদন লাইনের জন্য ৯০ ডিগ্রি পিসিবি ম্যাগাজিন আনলোডার, এসএমটি লাইনের দৈর্ঘ্য বাঁচাতে ৯০ ডিগ্রি ডান কোণ দিক থেকে স্বয়ংক্রিয়ভাবে পিসিবি সংগ্রহের জন্য ব্যবহৃত হয়,মেশিনটিতে একটি বিশেষভাবে ডিজাইন করা ধাক্কা রয়েছে যা পরিবহন রেল থেকে পিসিবিগুলিকে ম্যাগাজিন র্যাকগুলিতে ধাক্কা দিতে পারে.



বৈশিষ্ট্য

1, 90 ডিগ্রী ডান কোণ পিসিবি আনলোডিং, এসএমটি উৎপাদন দৈর্ঘ্য সংরক্ষণ করুন।

2এমসি ব্যবহার করে, যা পুরো উৎপাদন ক্ষমতাকে প্রভাবিত করবে না।

3, LED বোতাম নিয়ন্ত্রণ মোড সঙ্গে 3 lolor হালকা প্রদর্শন.

4, বেধ 1.3mm, ব্যাসার্ধ 3mm প্রান্ত সমতল ESD বেল্ট।

5, স্টেইনলেস স্টীল এবং অ্যালুমিনিয়াম প্রোফাইল মেশিন গঠন, স্থিতিশীল এবং রক্ষণাবেক্ষণের জন্য সহজ।

6পিএলসি কন্ট্রোল।

7, হ্যান্ড ক্র্যাঙ্ক দিয়ে মসৃণ এবং সমান্তরাল প্রস্থ সমন্বয়।

8, ৩টি ম্যাগাজিনের ধারণক্ষমতা: উপরে ১+ নিচে ২।

9, উপরের এবং নীচের বায়ুসংক্রান্ত clamps ম্যাগাজিন র্যাক নিরাপদ করতে।

10লোডিং এবং আনলোডিংয়ের সময় পিসিবি ভাঙ্গার কোনও গ্যারান্টি নেই।

11, এসএমইএমএ সামঞ্জস্যপূর্ণ।



স্পেসিফিকেশন

পণ্যের নাম ৯০ ডিগ্রি পিসিবি ম্যাগাজিন আনলোডার
পরিবহন উচ্চতা ৯১০±৩০ মিমি
পরিবহণের দিক L~R, অথবা R~L
অপারেশন ফ্রন্ট অপারেশন
ট্র্যাকের স্থির দিক সামনের দিক
পাওয়ার সাপ্লাই 220V,50/60Hz,±10%
বায়ু চাপ ৪-৬ বার
পিসিবি বেধ মিনিট ০.৪ মিমি
ম্যাগাজিন qty উপরের দিকে ১ পিসি, নীচের দিকে ১ পিসি
কনভেয়র স্পিড 0.5-20M/মিনিট অথবা কাস্টমাইজড
সিগন্যাল এসএমইএমএ



মডেল HS-CU250 HS-CU330 HS-CU390 HS-CU460
কার্যকর পিসিবি দৈর্ঘ্য ৫০*৫০~৩৫০*২৫০ মিমি ৫০*৫০~৪৫৫*৩৩০ মিমি ৫০*৫০~৫৩০*৩৯০ মিমি ৫০*৫০~৫৩০*৪৬০ মিমি
মেশিনের মাত্রা ১১০০*১২০০*১২০০ মিমি ১৩১০*১৩৬০*১২০০ মিমি ১৪৩০*১৪৮০*১২০০ মিমি ১৪৩০*১৬২০*১২০০ মিমি
ম্যাগাজিনের আকার ৩৫৫*৩২০*৫৬৩ মিমি ৪৬০*৪০০*৫৬৩ মিমি ৫৩৫*৪৬০*৫৭০ মিমি ৫৩৫*৫৩০*৫৭০ মিমি
ওজন ১৪০ কেজি ২০০ কেজি ২৬০ কেজি ৩০০ কেজি

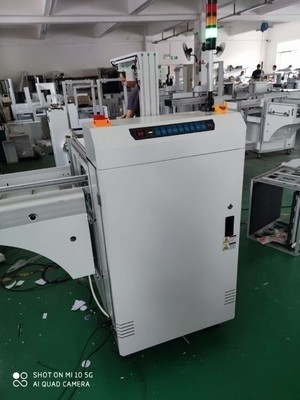

LED বোতাম কন্ট্রোল মোড 3 লোলার লাইট ডিসপ্লে সহ 40 মিমি পিচ 20 এম / মিনিট 90 ডিগ্রি পিসিবি ম্যাগাজিন আনলোডার এইচএস-সিইউ 390 0

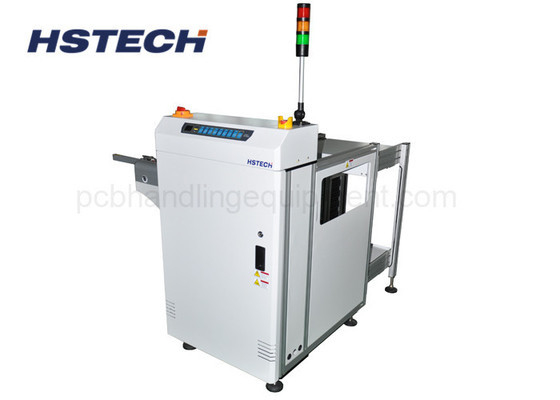

LED বোতাম কন্ট্রোল মোড 3 লোলার লাইট ডিসপ্লে সহ 40 মিমি পিচ 20 এম / মিনিট 90 ডিগ্রি পিসিবি ম্যাগাজিন আনলোডার এইচএস-সিইউ 390 1

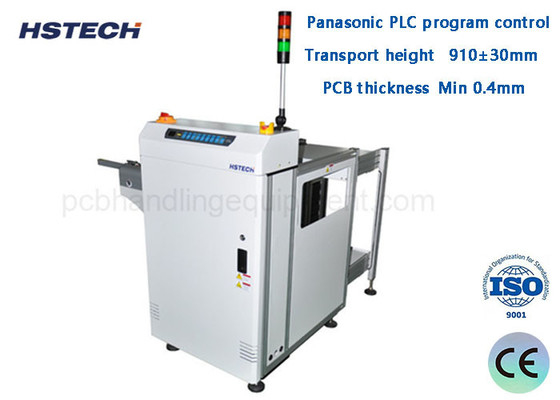

LED বোতাম কন্ট্রোল মোড 3 লোলার লাইট ডিসপ্লে সহ 40 মিমি পিচ 20 এম / মিনিট 90 ডিগ্রি পিসিবি ম্যাগাজিন আনলোডার এইচএস-সিইউ 390 2
