ব্র্যান্ড নাম: | HSTECH |
মডেল নম্বর: | HS-250LD |
MOQ.: | ১টি সেট |
মূল্য: | negotiable |
অর্থ প্রদানের শর্তাবলী: | টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
সরবরাহের ক্ষমতা: | প্রতি মাসে ৫০টি সেট |

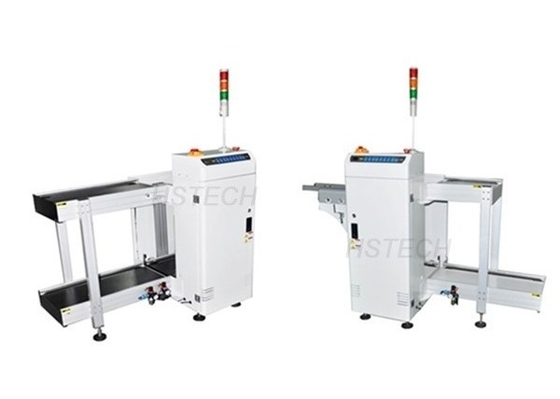

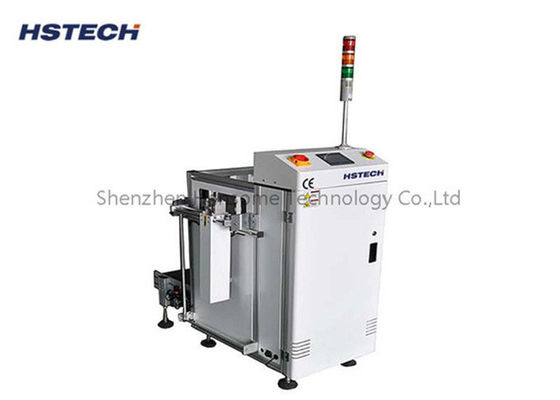

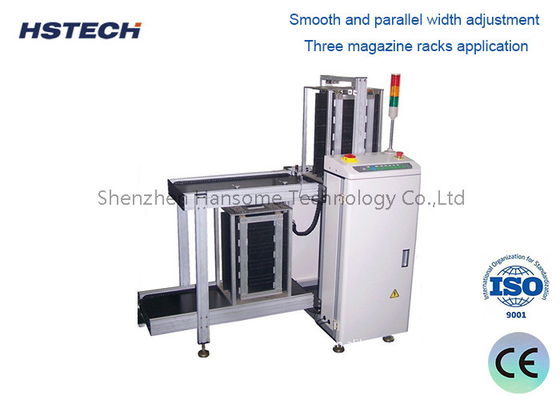

প্যানাসোনিক পিএলসি পিসিবি লোডার এসএমটি প্রোডাকশন লাইন শুরু করার জন্য
প্রয়োগ
এই মেশিনটি এসএমটি উত্পাদন লাইন শুরু করার জন্য ব্যবহৃত হয়, ম্যাগাজিন থেকে পিসিবিগুলি ডাউনস্ট্রিম মেশিনের কনভেয়রটিতে ঠেলে দিয়ে।
একটি পিসিবি (প্রিন্টেড সার্কিট বোর্ড) লোডার পিসিবি সমাবেশ প্রক্রিয়ার একটি গুরুত্বপূর্ণ সরঞ্জাম। এটি একটি উত্পাদন লাইন বা একটি মেশিনে স্বয়ংক্রিয়ভাবে লোড অবিচ্ছিন্ন পিসিবি জন্য ডিজাইন করা হয়,যেমন পিক-এন্ড-প্লেস মেশিন বা সোল্ডারিং সিস্টেম.
এফআকার
1, সত্য রঙ টাচ স্ক্রিন নিয়ন্ত্রণ
2, মিটসুবিশি পিএলসি
3, ম্যাগাজিন ক্যাপাসিটিঃ উপরের 1, নীচের 1, অথবা কাস্টমাইজড
4, নির্বাচনী পিচঃ 10mm, 20mm, 30mm, 40mm
5, পিসিবি পরিবহন দিকঃ এল-আর, অথবা আর-এল,ঐচ্ছিক
6ম্যানুয়াল/অটোমেটিক রান মোড নির্বাচন
7, সামনের রেল ফিক্সড বা পিছনের রেল ফিক্সড,ঐচ্ছিক
8, এসএমটি অ্যাপ্লিকেশনের জন্য স্ট্যান্ডার্ড উচ্চতা ((920±20mm)
9, টাওয়ার লাইট প্রদর্শন
10, এসএমইএমএ সিগন্যাল
স্পেসিফিকেশন
মডেল | HS-250LD | HS-330LD | HS-390LD | HS-460LD |
ভোল্টেজ | AC110V/220V,50/60Hz,একক ফেজ,সর্বোচ্চ 300A | |||
পিসিবি মাত্রা | (50*50) ~ ((350*250) | (50*50) ~ ((455*330) | (50*50) ~ ((530*390) | (50*50) ~ ((530*460) |
ম্যাগাজিনের মাত্রা | ৩৫৫*৩২০*৫৬৫ | 460*৪০০*৫৬৫ | ৫৩৫*৪৬০*৫৬৫ | ৫৩৫*৫৩০*৫৬৫ |
বায়ু সরবরাহ | 0.4~0.6 এমপিএ | |||
পরিবহন উচ্চতা | 920±20 ((মিমি) স্ট্যান্ডার্ড | |||
লোডিং সময় | ৬ সেকেন্ড | |||
ম্যাগাজিন প্রতিস্থাপনের সময় | প্রায় ২০ সেকেন্ড | |||
পরিবহণের দিক | L থেকে R, অথবা R থেকে L,ঐচ্ছিক | |||
পিসিবি বেধ | মিনিট ০.৪ মিমি | |||
পিচ | ১-৪ ((১০ মিমি ধাপ) | |||
যোগাযোগ | এসএমইএমএ | |||
মেশিনের মাত্রা | ১১০০*৭৮০*১২০০ | 1400*860*1200 | 1500*920*1200 | ১৬০০*১১২০*১২০০ |
ওজন | প্রায় ১৪০ কেজি | প্রায় ১৮০ কেজি | প্রায় ২২০ কেজি | প্রায় ২৩০ কেজি |
অ্যাপ্লিকেশন
উত্পাদন লাইনঃ ইলেকট্রনিক্স উত্পাদন সুবিধাগুলিতে ব্যবহৃত হয় যেখানে পিসিবিগুলি একত্রিত, পরীক্ষিত এবং সোল্ডার করা হয়।
প্রোটোটাইপিংঃ পরীক্ষাগার বা ছোট আকারের উত্পাদন পরিবেশে ছোট পরিমাণে পিসিবি পরিচালনার জন্য সহায়ক।
সুবিধা
উন্নত উত্পাদন দক্ষতাঃ ম্যানুয়াল লোডিংয়ের সাথে সম্পর্কিত ডাউনটাইম হ্রাস করে, আরও মসৃণ কাজের প্রবাহের অনুমতি দেয়।
ধারাবাহিকতাঃ পিসিবি লোড করার একটি ধারাবাহিক এবং নির্ভরযোগ্য পদ্ধতি সরবরাহ করে, ক্ষতি বা ভুল সারিবদ্ধতার ঝুঁকি হ্রাস করে।
শ্রম সঞ্চয়ঃ ম্যানুয়াল শ্রমের প্রয়োজনীয়তা হ্রাস করে, কর্মীদের অন্যান্য গুরুত্বপূর্ণ কাজে মনোনিবেশ করার অনুমতি দেয়।
