এসএমটি প্রোডাকশন লাইনের জন্য ৬ সেকেন্ড লোডিং টাইম সহ উচ্চ গতির প্যানাসনিক পিএলসি পিসিবি লোডার

এসএমটি প্রোডাকশন লাইনের জন্য ৬ সেকেন্ড লোডিং টাইম সহ উচ্চ গতির প্যানাসনিক পিএলসি পিসিবি লোডার

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-250LD
MOQ.: ১টি সেট
মূল্য: negotiable
অর্থ প্রদানের শর্তাবলী: টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা: প্রতি মাসে ৫০টি সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
পিসিবি লোডার
রঙ:
সাদা
পাওয়ার সাপ্লাই:
AC110V/220V, 50/60Hz
Plc:
মিতসুবিশি
রিলে:
স্নাইডার
অপটোইলেকট্রিক সুইচ:
ওমরন
প্যাকেজিং বিবরণ:
কাঠের প্যাকেজ
যোগানের ক্ষমতা:
প্রতি মাসে ৫০টি সেট
বিশেষভাবে তুলে ধরা:

হাই স্পিড পিসিবি লোডার

,

প্যানাসনিক পিএলসি এসএমটি ম্যাগাজিন লোডার

,

6 সেকেন্ড লোডিং টাইম PCB হ্যান্ডলিং ইকুইপমেন্ট

পণ্যের বর্ণনা
এসএমটি উৎপাদন লাইনের জন্য উচ্চ গতির প্যানাসোনিক পিএলসি পিসিবি লোডার
এই স্বয়ংক্রিয় পিসিবি লোডারটি এসএমটি উত্পাদন লাইনগুলির শুরু করার জন্য ডিজাইন করা হয়েছে, দক্ষতার সাথে ম্যাগাজিন থেকে পিসিবিগুলি ডাউনস্ট্রিম কনভেয়র সিস্টেমে স্থানান্তর করে।
অ্যাপ্লিকেশন ওভারভিউ
প্যানাসনিক পিএলসি পিসিবি লোডার পিসিবি সমাবেশ প্রক্রিয়ার একটি গুরুত্বপূর্ণ উপাদান হিসাবে কাজ করে,স্বয়ংক্রিয়ভাবে উৎপাদন লাইনে বা পরবর্তী যন্ত্রপাতি যেমন পিক-এন্ড-প্লেস সিস্টেম এবং সোল্ডারিং সরঞ্জামগুলিতে অনাবৃত মুদ্রিত সার্কিট বোর্ড লোড করা.
মূল বৈশিষ্ট্য
  • সত্য রঙের টাচ স্ক্রিন নিয়ন্ত্রণ ইন্টারফেস
  • মিটসুবিশি পিএলসি নিয়ন্ত্রণ ব্যবস্থা
  • ম্যাগাজিন ক্ষমতাঃ উপরের 1, নীচের 1, বা কাস্টমাইজড কনফিগারেশন
  • নির্বাচনী পিচ অপশনঃ 10mm, 20mm, 30mm, 40mm
  • পিসিবি পরিবহন দিকঃ বাম থেকে ডান বা ডান থেকে বাম (ঐচ্ছিক)
  • ম্যানুয়াল/অটোমেটিক রান মোড নির্বাচন
  • সামনের রেল বা পিছনের রেল ফিক্সড কনফিগারেশন
  • স্ট্যান্ডার্ড এসএমটি অ্যাপ্লিকেশন উচ্চতা (920±20mm)
  • টাওয়ার লাইটের অবস্থা প্রদর্শন
  • SMEMA যোগাযোগ সংকেত সামঞ্জস্য
টেকনিক্যাল স্পেসিফিকেশন
মডেল HS-250LD HS-330LD HS-390LD HS-460LD
ভোল্টেজ AC110V/220V, 50/60Hz, একক ফেজ, সর্বোচ্চ 300A
পিসিবি মাত্রা (50×50) ~ ((350×250) (50×50) ~ ((455×330) (50×50) ~ ((530×390) (50×50) ~ ((530×460)
ম্যাগাজিনের মাত্রা ৩৫৫×৩২০×৫৬৫ ৪৬০×৪০০×৫৬৫ ৫৩৫×৪৬০×৫৬৫ ৫৩৫×৫৩০×৫৬৫
বায়ু সরবরাহ 0.4~0.6 এমপিএ
পরিবহন উচ্চতা ৯২০±২০ মিমি (স্ট্যান্ডার্ড)
লোডিং সময় ৬ সেকেন্ড
ম্যাগাজিন সময়কে প্রতিস্থাপন করে প্রায় ২০ সেকেন্ড
পরিবহন নির্দেশিকা L থেকে R, অথবা R থেকে L (ঐচ্ছিক)
পিসিবি বেধ ন্যূনতম ০.৪ মিমি
পিচ ১-৪ (১০ মিমি ধাপ)
যোগাযোগ এসএমইএমএ
মেশিনের মাত্রা ১১০০×৭৮০×১২০০ ১৪০০×৮৬০×১২০০ 1500×920×1200 ১৬০০×১১২০×১২০০
ওজন প্রায় ১৪০ কেজি প্রায় ১৮০ কেজি প্রায় ২২০ কেজি প্রায় ২৩০ কেজি
শিল্প প্রয়োগ
উৎপাদন লাইন:পিসিবি সমাবেশ, পরীক্ষা এবং সোল্ডারিং প্রক্রিয়ার জন্য ইলেকট্রনিক্স উত্পাদন সুবিধাগুলিতে প্রয়োজনীয়।
প্রোটোটাইপিং:পরীক্ষাগার পরিবেশে এবং সীমিত পরিমাণে PCB পরিচালনা করে ছোট আকারের উত্পাদন অপারেশনগুলির জন্য আদর্শ।
অপারেশনাল বেনিফিট
  • উৎপাদন দক্ষতা বৃদ্ধিঃআরও মসৃণ কর্মপ্রবাহ অপারেশন জন্য ম্যানুয়াল লোডিং সঙ্গে যুক্ত ডাউনটাইম হ্রাস
  • ধারাবাহিকতা:ক্ষতি বা ভুল সারিবদ্ধতার ঝুঁকি হ্রাস সহ নির্ভরযোগ্য পিসিবি লোডিং সরবরাহ করে
  • শ্রম সঞ্চয়ঃম্যানুয়াল শ্রমের প্রয়োজনীয়তা হ্রাস করে, কর্মীদের সমালোচনামূলক কাজে মনোনিবেশ করার অনুমতি দেয়

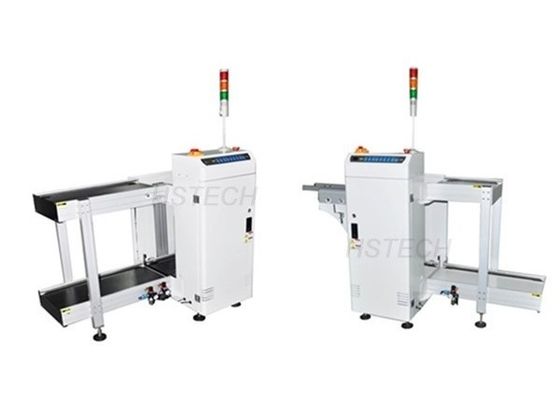

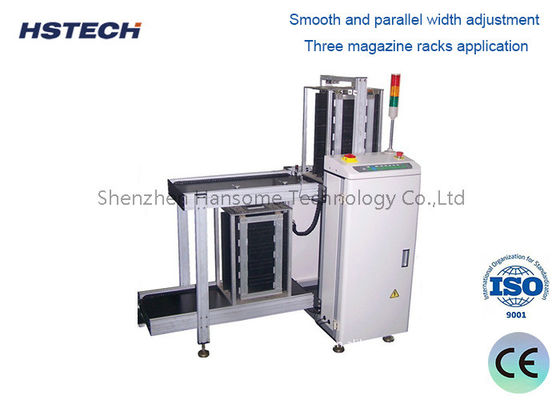

প্রোডাক্টের ছবি
এসএমটি প্রোডাকশন লাইনের জন্য ৬ সেকেন্ড লোডিং টাইম সহ উচ্চ গতির প্যানাসনিক পিএলসি পিসিবি লোডার 0 এসএমটি প্রোডাকশন লাইনের জন্য ৬ সেকেন্ড লোডিং টাইম সহ উচ্চ গতির প্যানাসনিক পিএলসি পিসিবি লোডার 1 এসএমটি প্রোডাকশন লাইনের জন্য ৬ সেকেন্ড লোডিং টাইম সহ উচ্চ গতির প্যানাসনিক পিএলসি পিসিবি লোডার 2
