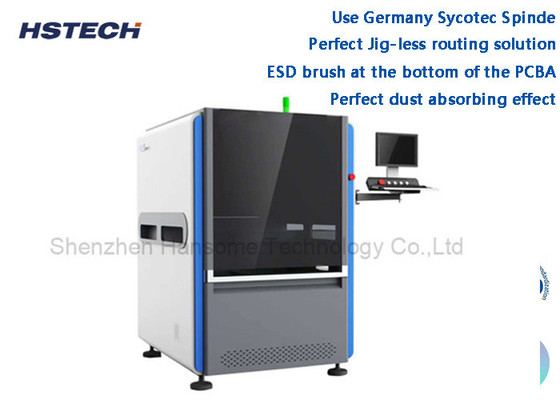

জার্মানি সিকোটেক স্পিন্ডে পারফেক্ট জিগ-লেস রাউটিং সলিউশন ইনলাইন পিসিবিএ রাউটার মেশিন এইচএস-এআরএক্স -811

ব্র্যান্ড নাম:	HSTECH
মডেল নম্বর:	HS-ARX-811
MOQ.:	১টি সেট
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা:	প্রতি মাসে 100 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

পণ্যের নাম:

ইনলাইন পিসিবিএ রাউটার মেশিন

গ্যারান্টি:

১ বছর

নিয়ন্ত্রণ:

টাচ স্ক্রিন

রিলে ব্র্যান্ড:

স্নাইডার

অপটোইলেক্ট্রনিক সুইচ:

ওম্রন

উপাদান:

অ্যালুমিনিয়াম খাদ

শর্ত:

নতুন

সংকেত:

SMEMA

প্রয়োগ:

ইলেকট্রনিক সমাবেশ

রঙ:

সিলভার

নিয়ন্ত্রণ ব্যবস্থা:

পিএলসি

OEM/ODM:

উপলব্ধ

শক্তি খরচ:

২০০ ওয়াট

প্রকার:

স্বয়ংক্রিয়

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজ

যোগানের ক্ষমতা:

প্রতি মাসে 100 সেট

পণ্যের বর্ণনা

জার্মানি সিকোটেক স্পিন্ডে পারফেক্ট জিগ-লেস রাউটিং সলিউশন ইনলাইন পিসিবিএ রাউটার মেশিন

পরিচিতি

এই মেশিনটি একটি সম্পূর্ণ স্বয়ংক্রিয় ইনলাইন রাউটার সিস্টেম, এটিই পরীক্ষার লাইনের জন্য লোডার এবং আনলোডার সহ, উচ্চ গতির স্পিন্ডল, পিসিবিএ কেটে এবং নির্ভুলতা এবং স্বচ্ছতা নিশ্চিত করার জন্য কম স্ট্রেস ফোর্স।

বৈশিষ্ট্য

1, জার্মানি Sycotec Spinde, Max 1000000 RPM এবং স্বয়ংক্রিয় টুলিং সুইচিং ফাংশন ব্যবহার করুন।

2"পিসিবিএ-র নীচে ইএসডি ব্রাশের একটি নিখুঁত ধুলো শোষণ প্রভাব রয়েছে।

3মেশিনের ক্যালিব্রেশন, ক্ষতিপূরণ এবং অবস্থান নির্ধারণের জন্য ইমেজিং ক্যামেরা, মরিটেক্স লেন্স এবং পরিমাপ-স্তরের আলোর উৎস সহ চমৎকার সিসিডি সিস্টেম।উচ্চ স্থিতিশীলতা এবং অ্যান্টি-ডিস্ট্রাব্যান্স ক্ষমতা সহ.

4, পারফেক্ট জিগ-কম রাউটিং সমাধান, 20 * 20 ~ 350 * 350 মিমি পিসিবি আকার সমর্থন করে, এবং পিক আপ ডিভাইস দ্রুত অপসারণ এবং ইনস্টল, উচ্চ নির্ভরযোগ্যতা এবং কম খরচে উপলব্ধি করতে পারে।

5, স্ট্যান্ডার্ড টুলিং রেফারেন্টি তিনটি ধরণের 3,175 টুলস সহ, প্রতিটিতে 10 পিসি রয়েছে। যথার্থ ক্ল্যাম্পিং সিস্টেম এবং উত্তোলন সিস্টেম সহ,X1,Y1 এবং Z1 সরঞ্জামগুলি পরিবর্তন করতে।

6, আনলোড সমাধান 1: পিসিবিএ কেটে ফেলার পরে,ইএসডি বেল্টে স্থাপন করা হবে,তারপরে পরীক্ষা বা সমাবেশ লাইনে প্রবেশ করুন।

7, ফ্রিজিং কাটারটি উচ্চ গতির স্পিন্ডল দ্বারা চালিত হয় যা হ্রাসযুক্ত কাটার শক্তি,উচ্চ নির্ভুলতা,নিম্ন শব্দ, এবং সমস্ত আকৃতির পিসিবিএ, যেমন বৃত্তাকার,সোজা লাইন,এল বা ইউ টাইপের জন্য উপযুক্ত,স্কয়ার এবং আর্ক আকৃতি.

8, উইন7/উইন10 ইংরেজি সংস্করণ সিস্টেম

স্পেসিফিকেশন

মডেল	এআরএম-৭১০	এআরএম-৭১১
সর্বাধিক পিসিবি আকার	350x350 মিমি
পিসিবি আকার মিনি	৫০x৫০ মিমি
পিসিবি বেধ	0.৪-৬ মিমি
ট্রান্সমিশন উচ্চতা	৯০০±৫০ মিমি
পরিবহণের দিক	বাম থেকে ডানে
পরিবহনের গতি	1500mm/s (সর্বোচ্চ) নিয়মিত
লোডিং মোড	সেকশন টাইপ ট্রান্সপোর্ট গাইড রেল
রেলের প্রস্থ সামঞ্জস্য	স্বয়ংক্রিয়
যোগাযোগ ইন্টারফেস	এসএমইএমএ
পিসিবি অবস্থান	উপরের এবং নীচের গাইড রেল ক্ল্যাম্পিং
পিকিং সিস্টেম	360 ডিগ্রী ঘোরানো clamping সিস্টেম, ভ্যাকুয়াম শোষণ nozzles 2 গ্রুপ; ESD বেল্ট পরিবহন / ব্যাচ প্যানেল অগ্রসর ইউনিট সর্বাধিক 4 গ্রুপ
কাটিয়া স্পিন্ডল/গতির	100,000 rpm/min, জার্মানি ব্র্যান্ড	60,000 rpm/min, জার্মানি ব্র্যান্ড
স্বয়ংক্রিয় সরঞ্জাম পরিবর্তন	হ্যাঁ।	না.
ছুরি ভাঙুন	হ্যাঁ।	হ্যাঁ।
বিচ্ছেদ গতি	১-১০০ মিমি/সেকেন্ড
কাটার নির্ভুলতা	±0.05 মিমি
মিলিং কিট	φ0.8~φ3.0 ডান দিকের রেটেশন, শ্যাং টংস্টেন ইস্পাত
পুনরাবৃত্তি অবস্থান সঠিকতা	±0.02 মিমি
সমন্বয় গতি	1000 মিমি/সেকেন্ড
আউট প্লেট টাইপ	ইএসডি বেল্ট পরিবহন / ব্যাচ প্যানেল ফরওয়ার্ডিং ইউনিট
বর্জ্য সংগ্রহ	ট্র্যাকের মাধ্যমে আউটলেট
পদ্ধতির প্রোগ্রামিং	GERBER অঙ্কন ভিজ্যুয়াল সিস্টেমের মাধ্যমে আমদানি / সম্পাদনা প্রোগ্রাম
বায়ু সরবরাহ	৫-৮ কেজি/সিএম৩
পাওয়ার সাপ্লাই	AC380V, 50/60Hz, 3KW
মেশিনের আকার	1000x1300x1600 মিমি
ওজন	প্রায় ১০০০ কেজি

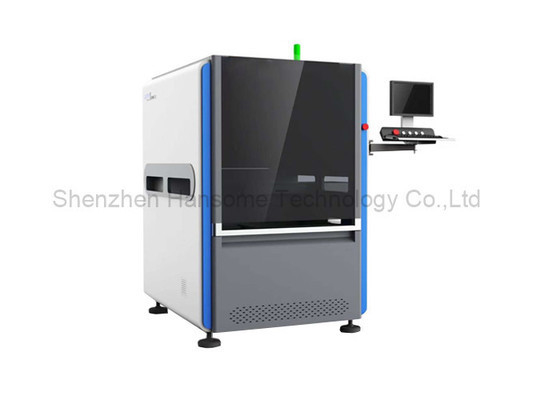

মেশিনের আকার

100000 RPM PCB Router Machine CCD System Inline PCB Depaneling Router Without JIG 0

বিস্তারিত

1, স্বয়ংক্রিয় কাটিয়া টুল পরিবর্তন 2, ভাঙা ছুরি সনাক্তকরণ 3, স্বয়ংক্রিয় উৎপাদন মোড

4, এসপিসি পরিসংখ্যান ফাংশন এবং ম্যাচ ইআরপি সিস্টেম

5, বিস্ফোরণ-প্রতিরোধী ভ্যাকুয়াম ধুলো সংগ্রাহক এবং বায়ু ভলিউম মনিটরের জন্য বিকল্প

Vacuum Pick PCB Depaneling Router Machine With Dust Collector Germany Spindle 1

বোর্ড ঠিক করার জন্য Jig ছাড়া নিখুঁত পিসিবিএ রাউটিং সিস্টেম, 20x20 ~ 350x350 মিমি পিসিবি আকার সমর্থন, এবং পিক আপ ডিভাইস উপলব্ধি করতে পারেন দ্রুত অপসারণ এবং ইনস্টল, উচ্চ নির্ভরযোগ্যতা এবং কম খরচ।

100000 RPM PCB Router Machine CCD System Inline PCB Depaneling Router Without JIG 2

ইএসডি বেল্ট ইনলাইন আনলোডিং

আনলোডিং সলিউশন ১ঃ পিসিবিএকে বিচ্ছিন্ন করার পর ইএসডি বেল্টের উপর স্থাপন করা হবে, তারপর পরীক্ষা/সম্মিলন লাইনে প্রবেশ করা হবে।

আনলোডিং সলিউশন ২ঃ ব্যাচ আনলোডিং ইউনিট এআরএম৭১০-১ এর সাথে, ক্ল্যাম্পটি এআরএম৭১০ এর ট্রে বাক্সে স্থাপন করা হবে।

100000 RPM PCB Router Machine CCD System Inline PCB Depaneling Router Without JIG 3
