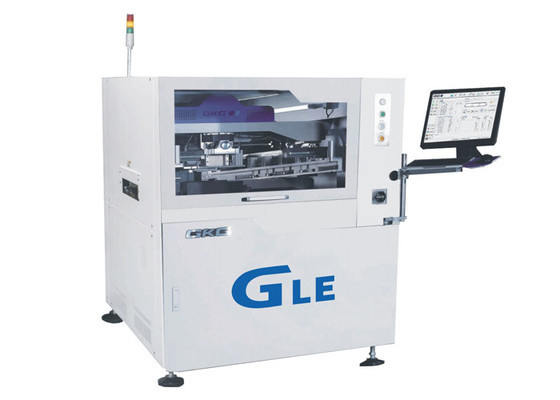

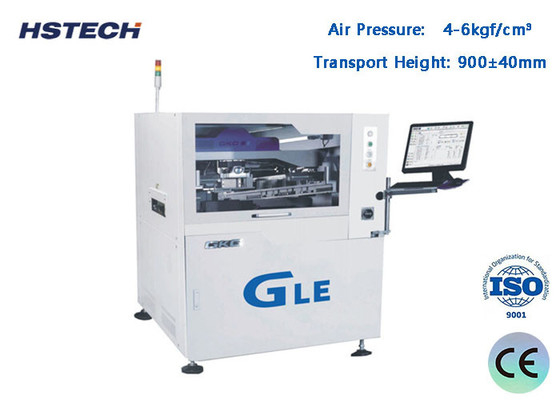

এসএমটি সোল্ডার পেস্ট স্টেনসিল প্রিন্টিং মেশিন 0.3 পিচ সিসিডি ডিজিটাল ক্যামেরা উচ্চ নির্ভুলতা স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টার

Name: এসএমটি সোল্ডার পেস্ট স্টেনসিল প্রিন্টিং মেশিন 0.3 পিচ সিসিডি ডিজিটাল ক্যামেরা উচ্চ নির্ভুলতা স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টার
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: জিএলই
Price: 6,005.00 USD
Availability: InStock

ব্র্যান্ড নাম:	GKG
মডেল নম্বর:	জিএলই
MOQ.:	১টি সেট
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা:	প্রতি মাসে 100 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE,TUV,ROHS

পণ্যের নাম:

স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টার

অন্য নাম:

স্বয়ংক্রিয় স্ক্রিন প্রিন্টিং মেশিন

পিসিবি সাইজ:

50x50~510x510 মিমি

পরিবহন উচ্চতা:

900±40 মিমি

বায়ু চাপ:

4-6kgf/cm³

I/Ov ইন্টারফেস:

SMEMA

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজ

যোগানের ক্ষমতা:

প্রতি মাসে 100 সেট

পণ্যের বর্ণনা

যথার্থতা ০১০০৫ ০.৩ পিচ সিসিডি ডিজিটাল ক্যামেরা এসএমটি সোল্ডার পেস্ট স্টেনসিল প্রিন্টার

পরিচিতি

জিএলই স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টিং মেশিনটি এসএমটি বৃহত আকারের অ্যাপ্লিকেশনগুলির জন্য একটি উচ্চ-শেষ মেশিন। জিটিএস এর প্রস্থ মাত্র ২৮৩০ মিমি। এটি 01005 এর মুদ্রণ প্রক্রিয়া প্রয়োজনীয়তা পুরোপুরি পূরণ করতে পারে,0.3 পিচ এবং অন্যান্য সূক্ষ্ম দূরত্ব, এটা উচ্চ নির্ভুলতা এবং উচ্চ গতির.

স্পেসিফিকেশন

মডেল	জিএলই
সর্বাধিক পিসিবি আকার	৫১০x৫১০ মিমি
পিসিবি আকার মিনি	৫০x৫০ মিমি
পিসিবি বেধ	0.৪-৬ মিমি
বোর্ডের সর্বাধিক ওজন	৫ কেজি
পরিবহন উচ্চতা	900±40 মিমি
বোর্ডের প্রান্তের ফাঁক	2.5 মিমি
বোর্ডের উচ্চতা	২৩ মিমি
পরিবহণের দিক	L-R, R-L
পরিবহণের গতি	সর্বোচ্চ ১৫০০ মিমি/সেকেন্ড, প্রোগ্রাম কন্ট্রোল
পরিবহন পদ্ধতি	এক পর্যায়ে
প্রস্থের সমন্বয়	স্বয়ংক্রিয়
I/O ইন্টারফেস	এসএমইএমএ
পিসিবি অবস্থান (সমর্থন পদ্ধতি)	চৌম্বকীয় পিন/সমর্থন ব্লক/উপরে-নীচে টেবিল
পিসিবি ক্ল্যাম্পিং সিস্টেম	উপরের ক্ল্যাম্পিংয়ের উপর পেটেন্টকৃত
	সাইড ক্ল্যাম্পিং
	অ্যাডসর্পশন ফাংশন
প্রিন্ট স্ন্যাপ-অফ	০-২০mm
মুদ্রণ মোড	একবার/দুবার
মুদ্রণের গতি	১০-২০০ মিমি/সেকেন্ড
মুদ্রণ মোড	একবার / দুবার
স্কিউজি টাইপ	রবার/স্টিলের স্কুইজি ব্লেড ((কোণ 45°/55°/60°)
মুদ্রণ চাপ	0.৫-১০ কেজি
টেমপ্লেট ফ্রেমের আকার	৪৭০৩৭০ মিমি~৭৩৭৭৩৭ মিমি
পরিষ্কারের ব্যবস্থা	বৃষ্টির ধরণ পরিষ্কারের সিস্টেমের ড্রপ
	শক্তিশালী ভ্যাকুয়াম শোষণ
	শুকনো, ভিজা ভ্যাকুয়াম তিন মোড
CCD FOV	১০x৮ মিমি
বিশ্বাসযোগ্য চিহ্নের ধরন	স্ট্যান্ডার্ড ফিডুসিয়াল মার্কের আকৃতি
	প্যাড
	গর্ত
ক্যামেরা সিস্টেম	উপরে/নীচে দেখুন অপটিক্স গঠন
	সিসিডি ডিজিটাল ক্যামেরা
	জ্যামিতিক প্যাটার্ন মেলে

মেশিন পারফরম্যান্স

মডেল	জিএলই
পুনরাবৃত্তি অবস্থান সঠিকতা	±12.5um@6,CPK≥2.0
মুদ্রণের নির্ভুলতা	±20um@6,CPK≥2.0
মুদ্রণ চক্রের সময়	<7.5 সেকেন্ড
তৃতীয় পক্ষের পরীক্ষা সিস্টেম ((CTQ) উপর ভিত্তি করে প্রকৃত solderpaste মুদ্রণ অবস্থান পুনরাবৃত্তি নির্ভুলতা যাচাই

পুরো মেশিনের স্পেসিফিকেশন

পাওয়ার সাপ্লাই	এসিঃ ২২০±১০%, ৫০/৬০ এইচজেড, ৩.০ কিলোওয়াট
বায়ু চাপ	৪-৬ কেজিএফ/সিএম২
বায়ু খরচ	প্রায় ৫ লিটার/মিনিট
অপারেটিং তাপমাত্রা	-২০°সি~+৪৫°সি
অপারেটিং আর্দ্রতা	৩০% থেকে ৬০%
মেশিনের মাত্রা(টাওয়ার লাইট ছাড়া)	1240 ((L) x 1410 ((W) x 1500 (H) মিমি
মেশিনের ওজন	আনুমানিকঃ প্রায় ১,১০০ কেজি

বৈশিষ্ট্য

1, জিকেজি বিশেষ সমন্বয় জ্যাকিং প্ল্যাটফর্ম। স্থিতিশীল এবং সহজেই সামঞ্জস্য করা যায়, এটি বিভিন্ন বেধের পিসিবি এর পিন জ্যাকিং উচ্চতা দ্রুত সামঞ্জস্য করতে পারে।

2, পরিষ্কারের সিস্টেমঃ জিকেজি পরিষ্কারের সিস্টেম তিনটি পরিষ্কারের পদ্ধতি দিয়ে সজ্জিতঃ শুকনো পরিষ্কার, ভিজা পরিষ্কার, ভ্যাকুয়াম। যা একত্রিত করা যেতে পারেএটি ম্যানুয়ালিও পরিষ্কার করা যেতে পারে যদি গ্রাহককে স্বয়ংক্রিয় পরিষ্কারের প্রয়োজন না হয় যাতে পরিষ্কারের সময় কমিয়ে আনা যায় এবং উত্পাদন দক্ষতা বৃদ্ধি পায়।

নতুন wiping সিস্টেম স্টেনসিল সঙ্গে পূর্ণ যোগাযোগ নিশ্চিত করে, বর্ধিত ভ্যাকুয়াম স্তন্যপান কার্যকরভাবে অবশিষ্ট পেস্ট নির্মূল করতে পারেনমেশিতে, যা কার্যকর স্বয়ংক্রিয় পরিষ্কারের ফাংশন অর্জন করতে পারে।

CCD অংশ এবং সি ঢাল সিস্টেম পৃথক করা হয়, যখন CCD কাজ, CCD অংশস্বতন্ত্রভাবে servo মোটর লোড কমাতে এবং মেশিনের গতি এবং নির্ভুলতা উন্নত।

3ইমেজ এবং অপটিক্যাল সিস্টেম. ইউনিফর্ম রিং আলো এবং উচ্চ উজ্জ্বলতা সমাক্ষ আলো ব্যবহার করে, প্রতিশ্রুতি উজ্জ্বলতা সমন্বয় ফাংশন সঙ্গে,তারপর চিহ্ন পয়েন্ট সব ধরনের ভাল স্বীকৃত করা যেতে পারে (রগড চিহ্ন পয়েন্ট সহ), বিভিন্ন রঙের টিন প্লাস্টিং, তামা, সোনার প্লাস্টিং, টিন স্প্রে, FPC এবং অন্যান্য ধরণের PCB এর জন্য প্রযোজ্য। GKG পেটেন্ট গাণিতিক মডেলের সাথে উচ্চ নির্ভুলতা নিশ্চিত করতে সক্ষম।

4, উচ্চ অভিযোজনযোগ্যতা ইস্পাত জাল ফ্রেম clamping সিস্টেম. সব ধরনের আকারের পর্দা ফ্রেম মুদ্রণ করতে সক্ষম, এবং দ্রুত মডুলার পরিবর্তনউৎপাদন লাইন.

5, উইন্ডোজ এক্সপি/উইন৭ অপারেটিং ইন্টারফেস ব্যবহার করে, ভালো ম্যান-মেশিন ডায়ালগ ফাংশন সহ,এবং অপারেটর দ্রুত অপারেশন সঙ্গে পরিচিত জন্য সহজ বিশেষ করে যখন প্রোগ্রামিং ফাইলের নেভিগেশন প্রভাব করছেন. অপারেশন লগ, ত্রুটি রেকর্ড / ত্রুটি স্ব-নির্ণয় / ত্রুটি বিশ্লেষণ প্রম্পট / হালকা অ্যালার্ম এবং অন্যান্য ফাংশন সহ চীনা / ইংরেজি ইন্টারফেস স্যুইচ করা সহজ।

6, নতুন প্যাটার্ন গাইড রেল নিষেধাজ্ঞা detachable, প্রোগ্রামযোগ্য নমনীয় সাইড ক্ল্যাম্প, FPC, PCB warpage জন্য নির্দিষ্ট, একটি অনন্য clamping প্লেট ডিভাইস সঞ্চালন।সফটওয়্যার প্রোগ্রামিং মাধ্যমে স্বয়ংক্রিয়ভাবে প্রসারিত এবং পিসিবি pickness প্রভাবিত না ফিরে আঁকা করতে পারেন.
