প্রিন্টিংয়ের জন্য এসএমটি হাই-এন্ড অ্যাপ্লিকেশন জি 9 অটোমেটিক সোল্ডার পেস্ট মেশিন

ব্র্যান্ড নাম:	GKG
মডেল নম্বর:	G9+
MOQ.:	১টি সেট
মূল্য:	negotiable
অর্থ প্রদানের শর্তাবলী:	টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা:	প্রতি মাসে 100 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE,TUV,ROHS

পণ্যের নাম:

হাই-এন্ড সোল্ডার পেস্ট প্রিন্টিং মেশিন

অন্য নাম:

স্বয়ংক্রিয় স্ক্রিন প্রিন্টিং মেশিন

পিসিবি সাইজ:

50x50 ~ 450x340 মিমি

পরিবহন উচ্চতা:

900±40 মিমি

বায়ু চাপ:

4-6kgf/cm³

পিসিবি বেধ:

0.4-6 মিমি

বোর্ডের সর্বোচ্চ ওজন:

5 কেজি

মেশিনের ওজন:

1000 কেজি

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজ

যোগানের ক্ষমতা:

প্রতি মাসে 100 সেট

পণ্যের বর্ণনা

ইন্ডাস্ট্রিয়াল ৪.০ এমইএস সিস্টেমের জন্য স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টার

পরিচিতি

G9+ স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টিং মেশিনটি একটি উচ্চ-শেষ মেশিন যা SMT উচ্চ-শেষ অ্যাপ্লিকেশনের জন্য যা 03015 এর মুদ্রণ প্রক্রিয়া প্রয়োজনীয়তা পূরণ করতে পারে,0.২৫ পিচ, উচ্চ নির্ভুলতা এবং উচ্চ গতি.

স্পেসিফিকেশন

মডেল	জি৯+
সর্বাধিক পিসিবি আকার	৪৫০x৩৪০ মিমি
পিসিবি আকার মিনি	৫০x৫০ মিমি
পিসিবি বেধ	0.৪-৬ মিমি
বোর্ডের সর্বাধিক ওজন	৫ কেজি
পরিবহন উচ্চতা	900±40 মিমি
বোর্ডের প্রান্তের ফাঁক	2.5 মিমি
বোর্ডের উচ্চতা	১৫ মিমি
পরিবহণের দিক	L-R, R-L
পরিবহণের গতি	সর্বোচ্চ ১৫০০ মিমি/সেকেন্ড, প্রোগ্রাম কন্ট্রোল
পরিবহন পদ্ধতি	এক পর্যায়ে
প্রস্থের সমন্বয়	স্বয়ংক্রিয়
I/O ইন্টারফেস	এসএমইএমএ
পিসিবি অবস্থান (সমর্থন পদ্ধতি)	চৌম্বকীয় পিন / সমর্থন ব্লক / ম্যানুয়াল আপ-ডাউন টেবিল
পিসিবি ক্ল্যাম্পিং সিস্টেম	উপরের ক্ল্যাম্পিংয়ের উপর পেটেন্টকৃত
	সাইড ক্ল্যাম্পিং
	অ্যাডসর্পশন ফাংশন
প্রিন্ট স্ন্যাপ-অফ	০-২০mm
মুদ্রণ মোড	একবার/দুবার
মুদ্রণের গতি	১০-২০০ মিমি/সেকেন্ড
মুদ্রণ মোড	একবার / দুবার
স্কিউজি টাইপ	রবার/স্টিলের স্কুইজি ব্লেড ((কোণ 45°/55°/60°)
মুদ্রণ চাপ	0.৫-১০ কেজি
টেমপ্লেট ফ্রেমের আকার	470370mm~737737mm ((20-40thickness)
পরিষ্কারের ব্যবস্থা	বৃষ্টির ধরণ পরিষ্কারের সিস্টেমের ড্রপ
	শক্তিশালী ভ্যাকুয়াম শোষণ
	শুকনো, ভিজা ভ্যাকুয়াম তিন মোড
	সামনে এবং পিছনে পরিষ্কার
CCD FOV	১০x৮ মিমি
বিশ্বাসযোগ্য চিহ্নের ধরন	স্ট্যান্ডার্ড ফিডুসিয়াল মার্কের আকৃতি
	প্যাড
	গর্ত
ক্যামেরা সিস্টেম	উপরে/নীচে দেখুন অপটিক্স গঠন
	সিসিডি ডিজিটাল ক্যামেরা
	জ্যামিতিক প্যাটার্ন মেলে

মেশিন পারফরম্যান্স

মডেল	জি৯+
পুনরাবৃত্তি অবস্থান সঠিকতা	±12.5um@6,CPK≥2.0
মুদ্রণের নির্ভুলতা	±18um@6,CPK≥2.0
মুদ্রণ চক্রের সময়	<7.5 সেকেন্ড
তৃতীয় পক্ষের পরীক্ষা সিস্টেম ((CTQ) উপর ভিত্তি করে প্রকৃত solderpaste মুদ্রণ অবস্থান পুনরাবৃত্তি নির্ভুলতা যাচাই

পুরো মেশিনের স্পেসিফিকেশন

পাওয়ার সাপ্লাই	এসিঃ ২২০±১০%, ৫০/৬০ এইচজেড, ৩.০ কিলোওয়াট
বায়ু চাপ	৪-৬ কেজিএফ/সিএম২
বায়ু খরচ	প্রায় ৫ লিটার/মিনিট
অপারেটিং তাপমাত্রা	-২০°সি~+৪৫°সি
অপারেটিং আর্দ্রতা	৩০% থেকে ৬০%
মেশিনের মাত্রা(টাওয়ার লাইট ছাড়া)	1172 ((L) x 1385 ((W) x 1530 (H) মিমি
মেশিনের ওজন	আনুমানিকঃ প্রায় ১ হাজার কেজি

বৈশিষ্ট্য

1, সিসিডি ডিজিটাল সিস্টেম, সম্পূর্ণ নতুন অপটিক্যাল পাথ সিস্টেম, অভিন্ন বৃত্তাকার আলো এবং উচ্চ উজ্জ্বলতা সমাক্ষ আলোর উৎস। উভয় আলোর উৎস সিস্টেমের সাথে উজ্জ্বলতা একটি অসীম লুপ সামঞ্জস্য করতে পারেন,বিভিন্ন মার্ট পয়েন্ট সহজে চিহ্নিত করা যেতে পারে (অসমতল চিহ্নিত পয়েন্ট সহ) যেমন টিন প্লাটিং, তামা প্লাটিং, সিলভার প্লাটিং, গরম বায়ু সোল্ডারিং, এফপিসি এবং বিভিন্ন ধরণের বিভিন্ন PCB রঙের।

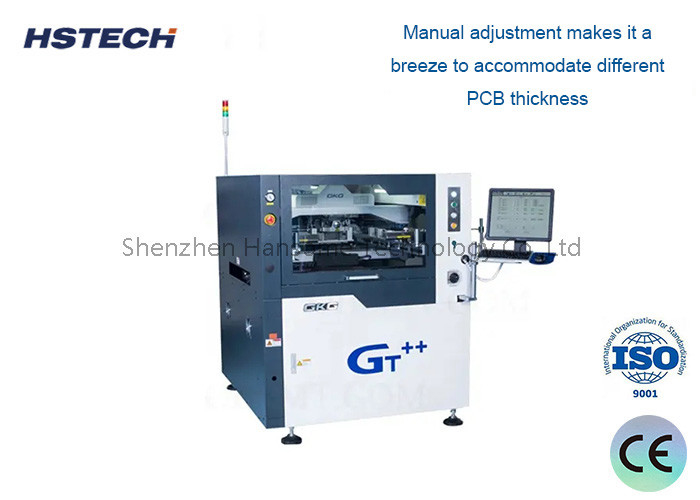

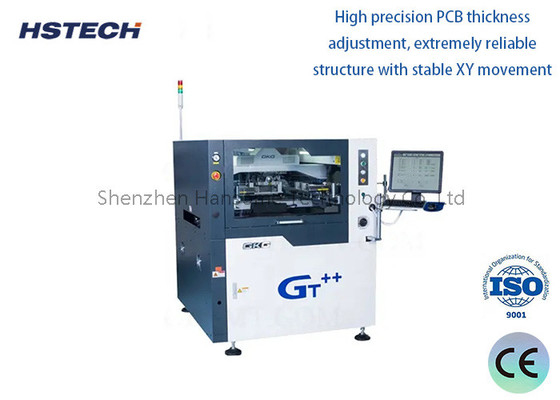

2, উচ্চ নির্ভুলতা পিসিবি বেধ সমন্বয়, স্থিতিশীল এক্সওয়াই আন্দোলনের সাথে অত্যন্ত নির্ভরযোগ্য কাঠামো। ম্যানুয়াল সমন্বয় এটি বিভিন্ন পিসিবি বেধ আবাসন একটি বাতাস তোলে।

3গাইড রেল পজিশনিং সিস্টেম, new প্যাটার্ন গাইড রেল নিষেধাজ্ঞা detachable, প্রোগ্রামযোগ্য নমনীয় সাইড ক্ল্যাম্প, FPC জন্য নির্দিষ্ট, PCB warpage, একটি অনন্য clamping প্লেট ডিভাইস সঞ্চালন।সফটওয়্যার প্রোগ্রামিং মাধ্যমে স্বয়ংক্রিয়ভাবে প্রসারিত এবং পিসিবি pickness প্রভাবিত না ফিরে আঁকা করতে পারেন.

4, নতুন উদ্ভাবনী squeegee কাঠামো নকশা, একটি ব্যাপক squeegee সিস্টেম গ্রহণ যা স্থিতিশীলতা এবং দীর্ঘ জীবনকাল উন্নত।

5, উচ্চ গতির স্টেনসিল পরিষ্কার, নীচে বিতরণ পরিষ্কার কাঠামো সফলভাবে বন্ধ খোলার প্রতিরোধ করে ((যা সবসময় অকার্যকর পরিষ্কারের মূল কারণ) ।সফটওয়্যার কন্ট্রোলের সাহায্যেও দ্রাবকের দৈর্ঘ্য সহজেই পরিবর্তন করা যায়.

6, নতুন মাল্টি-ফাংশন ইন্টারফেস, সরলতা, স্পষ্টভাবে বুঝতে, ব্যবহারকারী বন্ধুত্বপূর্ণ. প্রকৃত তাপমাত্রা এবং আর্দ্রতা মনিটর ফাংশন.

Shenzhen Hansome Technology Co., Ltd ((HSTECH) একটি পেশাদার পেশাদার SMT বোর্ড হ্যান্ডলিং সরঞ্জাম ((লোডার, আনলোডার, বাফার, কনভেয়র, ইত্যাদি) প্রস্তুতকারক।আমরা একটি স্বতন্ত্র বৌদ্ধিক সম্পত্তি অধিকার সহ একটি উচ্চ প্রযুক্তির উদ্যোগকোম্পানিটি প্রধানত এসএমটি/টিএইচটি উৎপাদন লাইনের বোর্ড হ্যান্ডলিং সরঞ্জামগুলির গবেষণা ও উন্নয়ন, উৎপাদন এবং বিক্রয় নিয়ে কাজ করে।

আমাদের পেশাদার টেকনিশিয়ান এবং বিক্রয় কর্মী রয়েছে, উচ্চ প্রযুক্তির উপর নির্ভর করে এবং আমাদের গ্রাহকদের উচ্চ দক্ষ এবং নির্ভরযোগ্য বোর্ড হ্যান্ডলিং সরবরাহ করার জন্য আমাদের সর্বোত্তম চেষ্টা করে।একই সময়ে আমাদের অভিজ্ঞ ইঞ্জিনিয়ারিং টিম সবসময় স্মার্ট কারখানার উন্নয়নশীল দিক বুঝতে, বাজারের চাহিদা অনুযায়ী পণ্য এবং প্রযুক্তিগত আপডেট, makeemore স্বয়ংক্রিয়তা এবং খরচ কার্যকর পণ্য সব সময় সাধনা, আমরা আমাদের গ্রাহকের বিভিন্ন চাহিদা উপর ভিত্তি করে OEM করতে.
