পিসিবি ডিপ্যানেলিং রাউটার মেশিন
Created with Pixso.

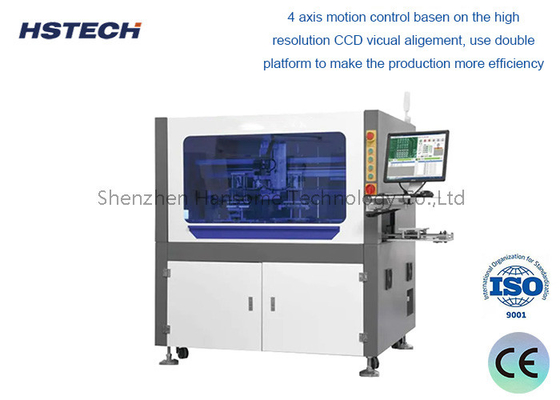

4 অক্ষ মোশন কন্ট্রোল অফলাইন পিসিবিএ রাউটার মেশিন পিসিবি উত্পাদন লাইন জন্য

4 অক্ষ মোশন কন্ট্রোল অফলাইন পিসিবিএ রাউটার মেশিন পিসিবি উত্পাদন লাইন জন্য

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: RM-F550
MOQ.: ১টি সেট
মূল্য: আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা: প্রতি মাসে 100 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
অফলাইন পিসিবিএ রাউটার মেশিন
প্ল্যাটফর্ম:
ডাবল
ওয়ার্কিং প্ল্যাটফর্ম:
300*350 মিমি
পুনরাবৃত্তি সঠিকতা:
±0.01
নির্ভুলতা কাটা:
±0.03
মেশিনের মাত্রা:
1200*1050*1440mm(L*W*H)
প্যাকেজিং বিবরণ:
কাঠের প্যাকেজ
যোগানের ক্ষমতা:
প্রতি মাসে 100 সেট
পণ্যের বর্ণনা

4 অক্ষ মোশন কন্ট্রোল অফলাইন পিসিবিএ রাউটার মেশিন পিসিবি উত্পাদন লাইন জন্য



মেশিন প্রবর্তন



এই মেশিনটি RM-F550 একটি নতুন উন্নত রাউটার মেশিন। এটি একটি সম্পূর্ণ মুদ্রিত সার্কিট বোর্ড সমাবেশ (পিসিবিএ) কে পৃথক পিসিবিএ বোর্ডে বিভক্ত করতে ব্যবহৃত হয়।মেশিন একটি খুব স্থিতিশীল প্ল্যাটফর্ম গ্রহণ কাজ যথার্থতা নিশ্চিত করতে, কাজের প্ল্যাটফর্মের আকার 300 * 350 মিমি।

এটিতে একটি বৃহত্তর প্ল্যাটফর্ম বিকল্প রয়েছে 400 * 600 মিমি। মেশিনটি দ্রুত এবং নির্ভুল অনলাইন প্রোগ্রামিংয়ের জন্য ব্যবহারকারী-বান্ধব "ভিজ্যুয়াল" প্রোগ্রামিং সরবরাহ করে, এছাড়াও ডেপেনলিং প্রক্রিয়াটি সনাক্ত করতে পারে।


প্রধান বৈশিষ্ট্য



1, গ্রাহকদের একটি উচ্চ কর্মক্ষমতা, উচ্চ স্থিতিশীল এবং নিরাপত্তা শিল্প সরঞ্জাম প্রদান, উচ্চ নির্ভুলতা রৈখিক গাইড, নিয়ন্ত্রণ কার্ড, এবং servo মোটর ব্যবহার করে।



2, উচ্চ রেজোলিউশনের সিসিডি ভিকুয়াল সারিবদ্ধতার উপর ভিত্তি করে 4 অক্ষ গতি নিয়ন্ত্রণ, উত্পাদনকে আরও দক্ষ করার জন্য ডাবল প্ল্যাটফর্ম ব্যবহার করুন।


3, জার্মানি ব্র্যান্ডের রুটিং স্পিন্ডল, গতি 40000 ~ 60000rpm।


4, তাইওয়ান Hiwin ব্র্যান্ড গাইড, নিশ্চিত করুন যে চলন্ত সিস্টেম যথার্থতা এবং মসৃণ।



5, টুল জীবন পর্যবেক্ষণ. কাটার একটি নির্দিষ্ট দূরত্ব কাটা পরে, এটি স্বয়ংক্রিয়ভাবে অন্য কাটা ব্লেড অবস্থান থেকে উঠতে এবং পতনশীল হবে।

6, সোজা লাইন, আর্ক, এবং বৃত্তাকার সংযুক্ত বোর্ডগুলির জন্য উপযুক্ত।


7, পিসিবি সাবস্ট্র্যাটটি অপেক্ষা করার সময় হ্রাস এবং উত্পাদন বাড়ানোর জন্য দ্বি-পর্যায়ের অবিচ্ছিন্ন স্লাইডিং প্রসেসিং দ্বারা স্থাপন করা হয়।


সেপ্সিফিকেশন



মডেল RM-F328
কাঠামো একক স্পিন্ডল, ডাবল প্ল্যাটফর্ম
দক্ষতা কাটা দৈর্ঘ্য ৩০০*৩৫০ মিমি
কাটার ধরন সোজা লাইন, আর্ক, বৃত্তাকার
চলমান গতি এক্স/ওয়াই অক্ষ 1000mm/s, Z অক্ষ 500mm/s
ধুলো সংগ্রহের পদ্ধতি উপরের সংগ্রহ
স্পিন্ডল ৪০০০০-৬০০০০ ঘন্টা
রুটিং স্পিন্ডল সর্বোচ্চ ৬০০০০ টারপিম
কাটার গতি ১-১০০ মিমি/সেকেন্ডের মধ্যে সামঞ্জস্য
কাটার নির্ভুলতা ±0.03 মিমি
পুনরাবৃত্তি নির্ভুলতা ±0.01 মিমি
প্রোগ্রামিং রঙিন সিসিডি
বাহ্যিক সংযোগ ইউএসবি
রাউটার কিট ফ্রিলিং কাটার,φ0.8~φ3.0 বাম ঘূর্ণন,শ্যাঙ্ক টংস্টেন স্টীল
পাওয়ার সাপ্লাই ৩৮০ ভোল্ট
মেশিনের শক্তি ২০০০ ওয়াট
ধুলো সংগ্রাহকের আকার ৬০০*৪৭০*৭৩০ মিমি
ধুলো সংগ্রাহক শক্তি 2.২ কিলোওয়াট, ৩৮০ ভোল্ট
ধুলো সংগ্রাহক বায়ু চাপ ৪-৬ কেজি/সেমি
সিকিউরিটি ডোর ম্যানুয়াল দরজা
ত্রুটি বিপদাশঙ্কা হ্যাঁ।
প্রোগ্রাম পদ্ধতি স্ব-প্রোগ্রামিং,ক্যামেরা কীবোর্ড এবং মাউস দ্বারা নিয়ন্ত্রিত
