উচ্চ নির্ভুলতা স্টেপিং মোটর সিসিডি রঙ সমন্বয় সিস্টেম এবং মোবাইল ফোন বিজিএ মেরামতের জন্য ± 0.01 মিমি মাউন্টিং নির্ভুলতার সাথে বিজিএ রিওয়ার্ক স্টেশন

উচ্চ নির্ভুলতা স্টেপিং মোটর সিসিডি রঙ সমন্বয় সিস্টেম এবং মোবাইল ফোন বিজিএ মেরামতের জন্য ± 0.01 মিমি মাউন্টিং নির্ভুলতার সাথে বিজিএ রিওয়ার্ক স্টেশন

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: HS-800
MOQ.: ১টি সেট
দাম: negotiable
অর্থ প্রদানের শর্তাবলী: টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা: প্রতি মাসে 100 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
বিজিএ রিওয়ার্ক স্টেশন
ওয়ারেন্টি:
1 বছর
নিয়ন্ত্রণ:
স্পর্শ পর্দা
Plc:
মিতসুবিশি
রিলে ব্র্যান্ড:
স্নাইডার
অপটোইলেক্ট্রনিক সুইচ:
ওমরন
উপাদান:
অ্যালুমিনিয়াম খাদ
অবস্থা:
নতুন
পুরুত্ব:
0.6-4.0 মিমি
সংকেত:
এসএমএমএ
আবেদন:
ইলেকট্রনিক সমাবেশ
রঙ:
সিলভার
কন্ট্রোল সিস্টেম:
Plc
OEM/ODM:
পাওয়া যায়
শক্তি খরচ:
200W
পাওয়ার সাপ্লাই:
AC220V
বায়ুর চাপ:
4-6 বার
গতি:
200-300 পিসি/মিনিট
টাইপ:
স্বয়ংক্রিয়
ওজন:
220/240 কেজি
প্যাকেজিং বিবরণ:
কাঠের প্যাকেজ
যোগানের ক্ষমতা:
প্রতি মাসে 100 সেট
বিশেষভাবে তুলে ধরা:

স্টেপিং মোটর পিসিবি হ্যান্ডলিং সরঞ্জাম

,

সিসিডি পিসিবি হ্যান্ডলিং সরঞ্জাম

পণ্যের বর্ণনা
উচ্চ নির্ভুলতা স্টেপিং মোটর পিসিবি হ্যান্ডলিং সরঞ্জাম সিসিডি রঙ সমন্বয় সিস্টেম
উন্নত বিজিএ রিওয়ার্ক স্টেশন মোবাইল ফোন মেরামত এবং ইলেকট্রনিক উপাদান হ্যান্ডলিংয়ের জন্য ডিজাইন করা হয়েছে যা ইন্টিগ্রেটেড সিসিডি রঙ সমন্বয় প্রযুক্তি সহ।
টেকনিক্যাল স্পেসিফিকেশন
মডেল HS-800
হিটার পাওয়ার উপরের হিটার 1200W (সর্বোচ্চ), নীচের হিটার 1200W (সর্বোচ্চ)
তল প্রাক গরম করা IR 5000W
তাপমাত্রা নিয়ন্ত্রণ কে-টাইপ থার্মোকপল, বন্ধ লুপ নিয়ন্ত্রণ
সনাক্তকরণ পদ্ধতি বাহ্যিক বা অবস্থান গর্ত
সামগ্রিক মাত্রা ৯৭০ মিমি × ৭০০ মিমি × ৮৩০ মিমি
পিসিবি আকারের ক্ষমতা 650mm × 610mm
বিজিএ আকারের পরিসীমা সর্বাধিক ৮০ মিমি × ৮০ মিমি, সর্বনিম্ন ১ মিমি × ১ মিমি
পিসিবি বেধ পরিসীমা 0.৩-৫ মিমি
সঠিকতা বাড়ছে ±0.01 মিমি
মেশিনের ওজন ১৪০ কেজি
মূল বৈশিষ্ট্য
  • স্বয়ংক্রিয়ভাবে সোল্ডারিং এবং ডিসোল্ডারিং ফাংশন সহ ইন্টিগ্রেটেড গরম বায়ু মাথা এবং মাউন্টিং হেড ডিজাইন
  • উপরের হিটারগুলি দ্রুত গরম করার জন্য গরম বায়ু সিস্টেম ব্যবহার করে, এমনকি তাপমাত্রা বিতরণ, এবং দ্রুত শীতল (50-80°C)
  • সম্পূর্ণ আইআর কভারেজের জন্য সিঙ্ক্রোনাইজড উপরের এবং নীচের আন্দোলনের সাথে তিনটি স্বাধীন হিটার
  • উচ্চ নির্ভুলতা স্লাইডার সিস্টেম সঠিক BGA এবং PCB মাউন্ট সারিবদ্ধতা নিশ্চিত
  • তল প্রিহিটিং টেবিলের জন্য জার্মানি থেকে আমদানি করা প্রিমিয়াম হিটিং উপাদান
  • নিরাপদ পিসিবি হ্যান্ডলিংয়ের জন্য প্রিহিটিং টেবিল, ক্ল্যাম্পিং ডিভাইস এবং কুলিং সিস্টেমের ইন্টিগ্রেটেড এক্স-অক্ষের চলাচল
  • দ্রুত এবং সুবিধাজনক সমন্বয় জন্য মোটর নিয়ন্ত্রিত এক্স এবং Y অক্ষ আন্দোলন
  • সমন্বয় নির্ভুলতা বজায় রাখার জন্য ক্যামেরা এবং হিটিং প্ল্যাটফর্মের জন্য ডাবল রাকার নিয়ন্ত্রণ
  • অন্তর্নির্মিত 360° ঘোরানো ভ্যাকুয়াম পাম্প, সূক্ষ্ম নিয়ন্ত্রিত শোষণ ডোজ সহ
  • চাপ নিয়ন্ত্রণ সহ স্বয়ংক্রিয় বিজিএ পিকআপ এবং মাউন্ট উচ্চতা সনাক্তকরণ (১০ গ্রাম পর্যন্ত)
  • উচ্চ রেজোলিউশনের রঙিন অপটিক্যাল ভিশন সিস্টেম স্প্লিট ভিশন, জুম, অটো-ফোকাস এবং 22x অপটিক্যাল জুম সহ
অ্যাপ্লিকেশন
মোবাইল ফোন, হার্ড ড্রাইভ, কীবোর্ড, ইলেকট্রনিক খেলনা, কম্পিউটার, ডিভিডি প্লেয়ার, প্লাস্টিক, বৈদ্যুতিক যন্ত্রপাতি, যোগাযোগ সরঞ্জাম, মোটর, ট্যাবলেট, নোটবুক,ডিজিটাল ক্যামেরা, রিমোট কন্ট্রোল, ওয়াকি-টকি, এবং বিভিন্ন ইলেকট্রনিক উপাদান।
প্রোডাক্টের ছবি

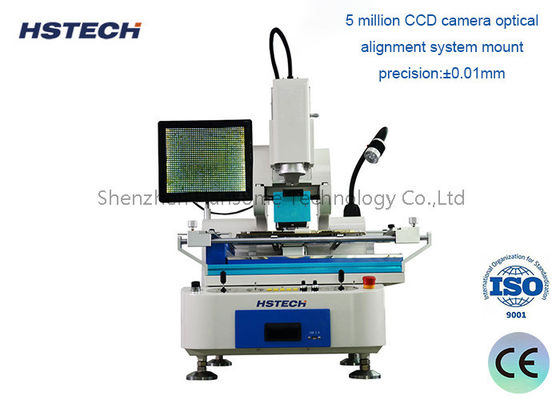

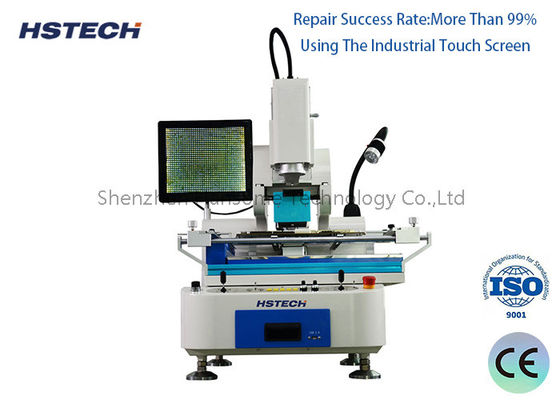

High Precision BGA Rework Station HS-800 front view BGA Rework Station close-up showing precision components Technical diagram of CCD Color Align System operation
