পিসিবি ডিপ্যানেলিং রাউটার মেশিন
Created with Pixso.

পিসিবি রাউটার মেশিনের জন্য স্বয়ংক্রিয় নীচের রাউটিং এবং ধুলো সংগ্রহ

পিসিবি রাউটার মেশিনের জন্য স্বয়ংক্রিয় নীচের রাউটিং এবং ধুলো সংগ্রহ

ব্র্যান্ড নাম: HSTECH
মডেল নম্বর: CM-610
MOQ.: ১টি সেট
মূল্য: negotiable
অর্থ প্রদানের শর্তাবলী: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, ডি/পি
সরবরাহের ক্ষমতা: প্রতি মাসে ৫০টি সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পণ্যের নাম:
PCBA রাউটার মেশিন
খাওয়ানো:
ড্রয়ার খাওয়ানো
ওয়ার্কিং প্ল্যাটফর্ম:
ডাবল, এক প্ল্যাটফর্ম হিসাবে মিলিত হতে পারে
ফাংশন:
PCBA পিন বোর্ড আলাদা করা
উপাদান:
শীট মেটেল
রঙ:
কমলা, ধূসর
প্যাকেজিং বিবরণ:
কাঠের কেস, ফেনা সুরক্ষা
যোগানের ক্ষমতা:
প্রতি মাসে ৫০টি সেট
বিশেষভাবে তুলে ধরা:

অটোমেটিক বটম রাউটিং পিসিবি রাউটার মেশিন

,

স্বয়ংক্রিয় ধুলো সংগ্রহকারী পিসিবি রাউটার মেশিন

পণ্যের বর্ণনা

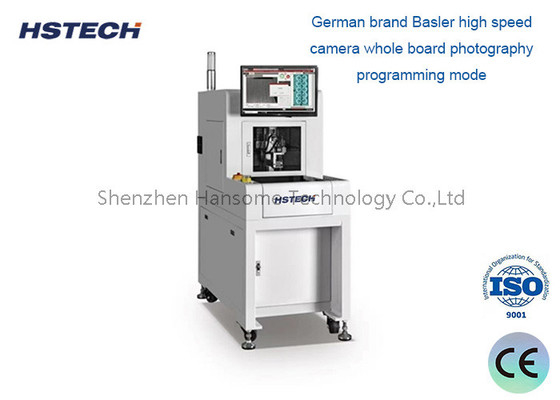

একক প্ল্যাটফর্ম অফলাইন পিসিবি রাউটার অটো ডিপ্যানেলিং পিসিবিএ কাটিং মেশিন



বর্ণনা

এই মেশিনটি একটি মেঝেতে দাঁড়িয়ে থাকা স্বয়ংক্রিয় পিসিবিএ রাউটিং মেশিন, এটি একক প্ল্যাটফর্ম অপারেশন, প্রোগ্রামিংয়ের জন্য পিসি ব্যবহার করে, স্বয়ংক্রিয় নীচের রাউটিং এবং নীচের ধুলো সংগ্রহ।উচ্চ গতির রুটিং স্পিন্ডল ব্যবহার করে মেশিন, জিগ দিয়ে পিসিবিএ স্থির করুন, স্ট্যাম্প হোল, বাঁক পিসিবি এবং অন্যান্য অনিয়মিত সংযুক্ত পিসিবি আলাদা করতে।

বৈশিষ্ট্য

1.চাইনিজ/ইংরেজি সফটওয়্যার অপারেটিং সিস্টেম।

2.জার্মান ব্র্যান্ড Basler উচ্চ গতির ক্যামেরা পুরো বোর্ড ফটোগ্রাফি প্রোগ্রামিং মোড. রিমোট কন্ট্রোল এবং ডিবাগিং উপলব্ধ করা যেতে পারে.

3. স্বয়ংক্রিয় রুটিং টুল ((বিট) পরিবর্তন,ব্রেক টুল সনাক্তকরণ, টুল উচ্চতা সংশোধন ফাংশন দিয়ে সজ্জিত।

4একক টেবিল কাজ, এছাড়াও দুটি মেশিনের সমন্বয়ে ব্যবহার করা যেতে পারে, যখন সরঞ্জাম একটি রোবট সঙ্গে unmanned অপারেশন হতে পারে, ব্যাপকভাবে উৎপাদন দক্ষতা উন্নত।

প্রয়োগ
পূর্ণ দৃষ্টি বুদ্ধিমান রাউটার ভোক্তা ইলেকট্রনিক্স, হোম ইলেকট্রনিক্স, অটোমোবাইল ইলেকট্রনিক্স এবং অন্যান্য সম্পর্কিত মাল্টি-বোর্ড পিসিবি কাটিয়া অপারেশন জন্য উপযুক্ত।

বিশেষ উল্লেখ

মেশিন মডেল RT৩৩০
পিসিবি কটিন্টের আকার ৩১০*৩৬০ এমএম
কাটার বস্তু ভি-গ্রুভ, স্ট্যাম্প হোল, সার্কুলার পয়েন্ট ইত্যাদি।
কাটার টেবিল একক টেবিল
কাটার নির্ভুলতা ±0.08MM
পুনরাবৃত্তি নির্ভুলতা ±0.015MM
সর্বাধিক অক্ষ গতি X,Y1,Y2:1000mm/s,Z অক্ষঃ800mm/s
স্পিন্ডল চাইনিজ ব্র্যান্ড
সরঞ্জাম পরিবর্তন মোড ম্যানুয়াল সরঞ্জাম পরিবর্তন
স্পিন্ডল রুটিং গতি সর্বোচ্চঃ ৬০০০০ টারপিম
সরঞ্জাম সনাক্তকরণ স্বয়ংক্রিয় সরঞ্জাম ডুবে যাওয়া, সরঞ্জাম ভেঙে যাওয়া (বিকল্প)
কাটার গতি 5 ̊100 মিমি/সেকেন্ড নিয়ন্ত্রিত
পিসিবি কাটার বেধ 0.3-3.0MM
প্রোগ্রামিং পদ্ধতি পুরো প্যানেল ফটোগ্রাফি, ছবি আঁকা লাইন শিক্ষা
নিয়ন্ত্রণ পদ্ধতি পিসি সুনির্দিষ্ট 3-অক্ষ নিয়ন্ত্রণ সিস্টেম
এক্স,ওয়াই1,ওয়াই2,জেড ড্রাইভার মেথস অভ্যন্তরীণ সার্ভো ড্রাইভ (প্যানাসনিক বিকল্প)
উপযুক্ত রাউটিং বিট আকার 0.8 √3.0 এমএম
পাওয়ার সাপ্লাই AC220V 50/60HZ একক ফেজ
মেশিনের আকার L*W*H ((1250mm*650mm*1550mm)
মেশিনের ওজন ৩০০ কেজি
ধুলো পরিষ্কারের ক্ষমতা ৩ এইচপি
ধুলো পরিষ্কারের পাওয়ার সাপ্লাই AC380V 3 ফেজ
ধুলো মুক্ত আকার L*W*H ((800mm*400mm*780mm)
ধুলো পরিস্কারকারীর আকার ৬০ কেজি
ধুলো পরিষ্কারের পদ্ধতি উপরের দিকের/নিচের দিকের আকার পরিষ্কার (ঐচ্ছিক)



মাত্রা

পিসিবি রাউটার মেশিনের জন্য স্বয়ংক্রিয় নীচের রাউটিং এবং ধুলো সংগ্রহ 0

মেশিনের বিবরণ



সুপার ভিশন সিস্টেম ((জার্মানি ইন্ডাস্ট্রিয়াল ইমেজিং ক্যামেরা এবং জাপানের ব্র্যান্ড মরিটেক্স লেন্স দিয়ে সজ্জিত), এবং ইএসডি ব্রাশের উপরের দিকে ধুলো সংগ্রহের ডিভাইস।

পিসিবি রাউটার মেশিনের জন্য স্বয়ংক্রিয় নীচের রাউটিং এবং ধুলো সংগ্রহ 1

ইন্টিগ্রেটেড কাটিং সিস্টেম ((জিগ বা চৌম্বকীয় আঙ্গুল দিয়ে কাটা) এবং চৌম্বকীয় আঙ্গুলের পিন ((পেটেন্ট ডিজাইন)

পিসিবি রাউটার মেশিনের জন্য স্বয়ংক্রিয় নীচের রাউটিং এবং ধুলো সংগ্রহ 2

নির্ভরযোগ্য কাটিয়া সিস্টেম ((জার্মানি Sycotec স্পিন্ডল এবং ফ্রিকোয়েন্সি বিপরীত ব্যবহার করুন),Win7/Win10 ইংরেজি সংস্করণ সিস্টেম।

পিসিবি রাউটার মেশিনের জন্য স্বয়ংক্রিয় নীচের রাউটিং এবং ধুলো সংগ্রহ 3

প্যাকেজিং সম্পর্কে

পিসিবি রাউটার মেশিনের জন্য স্বয়ংক্রিয় নীচের রাউটিং এবং ধুলো সংগ্রহ 4

পিসিবি রাউটার মেশিনের জন্য স্বয়ংক্রিয় নীচের রাউটিং এবং ধুলো সংগ্রহ 5

পিসিবি রাউটার মেশিনের জন্য স্বয়ংক্রিয় নীচের রাউটিং এবং ধুলো সংগ্রহ 6
