ইনলাইন পিসিবি ডিপ্যানেলিংয়ের জন্য পিসিবি রাউটার মেশিন জিগ ছাড়াই 100000 আরপিএম স্পিন্ডল সিসিডি সিস্টেম

100000 RPM স্পিন্ডল সিসিডি সিস্টেম ইনলাইন পিসিবি ডিপ্যানেলিং রাউটার মেশিন জিগ ছাড়া

পরিচিতি

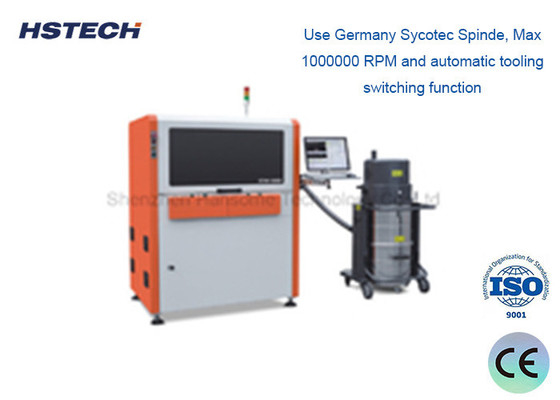

এই মেশিনটি একটি সম্পূর্ণ স্বয়ংক্রিয় ইনলাইন রাউটার সিস্টেম, এটিই পরীক্ষার লাইনের জন্য লোডার এবং আনলোডার সহ, উচ্চ গতির স্পিন্ডল, পিসিবিএ কেটে এবং নির্ভুলতা এবং স্বচ্ছতা নিশ্চিত করার জন্য কম স্ট্রেস ফোর্স।

বৈশিষ্ট্য

1, জার্মানি Sycotec Spinde, Max 1000000 RPM এবং স্বয়ংক্রিয় টুলিং সুইচিং ফাংশন ব্যবহার করুন।
2"পিসিবিএ-র নীচে ইএসডি ব্রাশের একটি নিখুঁত ধুলো শোষণ প্রভাব রয়েছে।
3মেশিনের ক্যালিব্রেশন, ক্ষতিপূরণ এবং অবস্থান নির্ধারণের জন্য ইমেজিং ক্যামেরা, মরিটেক্স লেন্স এবং পরিমাপ-স্তরের আলোর উৎস সহ চমৎকার সিসিডি সিস্টেম।উচ্চ স্থিতিশীলতা এবং অ্যান্টি-ডিস্ট্রাব্যান্স ক্ষমতা সহ.
4, পারফেক্ট জিগ-কম রাউটিং সমাধান, 20 * 20 ~ 350 * 350 মিমি পিসিবি আকার সমর্থন করে, এবং পিক আপ ডিভাইস দ্রুত অপসারণ এবং ইনস্টল, উচ্চ নির্ভরযোগ্যতা এবং কম খরচে উপলব্ধি করতে পারে।
5, স্ট্যান্ডার্ড টুলিং রেফারেন্টি তিনটি ধরণের 3,175 টুলস সহ,প্রতিটিতে 10 পিসি রয়েছে। যথার্থ ক্ল্যাম্পিং সিস্টেম এবং উত্তোলন সিস্টেমের সাথে,X1,Y1 এবং Z1 সরঞ্জামগুলি পরিবর্তন করতে
6, আনলোড সমাধান 1: পিসিবিএ কেটে ফেলার পরে,ইএসডি বেল্টে স্থাপন করা হবে,তারপরে পরীক্ষা বা সমাবেশ লাইনে প্রবেশ করুন।

7, ফ্রিজিং কাটারটি উচ্চ গতির স্পিন্ডল দ্বারা চালিত হয় যা হ্রাসযুক্ত কাটার শক্তি,উচ্চ নির্ভুলতা,নিম্ন শব্দ, এবং সমস্ত আকৃতির পিসিবিএ, যেমন বৃত্তাকার,সোজা লাইন,এল বা ইউ টাইপের জন্য উপযুক্ত,স্কয়ার এবং আর্ক আকৃতি.
8, উইন7/উইন10 ইংরেজি সংস্করণ সিস্টেম

স্পেসিফিকেশন

মেশিনের আকার

বিস্তারিত

1, স্বয়ংক্রিয় কাটিয়া টুল পরিবর্তন 2, ভাঙা ছুরি সনাক্তকরণ 3, স্বয়ংক্রিয় উৎপাদন মোড

4, এসপিসি পরিসংখ্যান ফাংশন এবং ম্যাচ ইআরপি সিস্টেম

5, বিস্ফোরণ-প্রতিরোধী ভ্যাকুয়াম ধুলো সংগ্রাহক এবং বায়ু ভলিউম মনিটরের জন্য বিকল্প

বোর্ড ঠিক করার জন্য Jig ছাড়া নিখুঁত পিসিবিএ রাউটিং সিস্টেম, 20x20 ~ 350x350 মিমি পিসিবি আকার সমর্থন, এবং পিক আপ ডিভাইস উপলব্ধি করতে পারেন

দ্রুত অপসারণ এবং ইনস্টল, উচ্চ নির্ভরযোগ্যতা এবং কম খরচ।

ইএসডি বেল্ট ইনলাইন আনলোডিং

আনলোডিং সলিউশন ১ঃ পিসিবিএকে বিচ্ছিন্ন করার পর ইএসডি বেল্টের উপর স্থাপন করা হবে, তারপর পরীক্ষা/সম্মিলন লাইনে প্রবেশ করা হবে।

আনলোডিং সলিউশন ২ঃ ব্যাচ আনলোডিং ইউনিট এআরএম৭১০-১ এর সাথে, ক্ল্যাম্পটি এআরএম৭১০ এর ট্রে বাক্সে স্থাপন করা হবে।
