টাচ স্ক্রিন পিএলসি কন্ট্রোল সিস্টেম 6 ম্যাগাজিন লোডিং ক্ষমতা সঙ্গে পিসিবি আনলোডার হ্যান্ডলিং সরঞ্জাম

ব্র্যান্ড নাম:	HSTECH
MOQ.:	1SET
মূল্য:	negotiable
অর্থ প্রদানের শর্তাবলী:	D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা:	প্রতি মাসে 200 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

পণ্যের নাম:

ডাবল ট্র্যাক আনলোডার

গ্যারান্টি:

১ বছর

নিয়ন্ত্রণ:

টাচ স্ক্রিন

অপটোইলেক্ট্রনিক সুইচ:

ওম্রন

উপাদান:

অ্যালুমিনিয়াম খাদ

প্রয়োগ:

ইলেকট্রনিক সমাবেশ

নিয়ন্ত্রণ ব্যবস্থা:

পিএলসি

শক্তি খরচ:

২০০ ওয়াট

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজ

যোগানের ক্ষমতা:

প্রতি মাসে 200 সেট

পণ্যের বর্ণনা

টাচ স্ক্রিন পিএলসি কন্ট্রোল সিস্টেম 6 ম্যাগাজিন লোডিং ক্ষমতা সঙ্গে পিসিবি আনলোডার হ্যান্ডলিং সরঞ্জাম

পরিচয় করিয়ে দিন:

এসএমটি লোডিং মেশিন হল একটি ধরণের উত্পাদন সরঞ্জাম যা এসএমটি উত্পাদন এবং ইলেকট্রনিক পণ্যগুলির প্রক্রিয়াকরণের জন্য প্রয়োজনীয়।এর প্রধান ফাংশন হল SMT লোডিং মেশিনে unmounted PCB বোর্ড স্থাপন এবং স্বয়ংক্রিয়ভাবে শোষণ মেশিনে বোর্ড পাঠাতে. তারপর সাকশন মেশিন স্বয়ংক্রিয়ভাবে পিসিবি সোল্ডার পেস্ট প্রিন্টিং মেশিনের ট্র্যাকের উপর রাখে এবং এটি সোল্ডার পেস্ট প্রিন্টিং মেশিনে প্রেরণ করে।

সোল্ডার পেস্ট ব্রাশিং অপারেশন সম্পাদন করুনঃ

1পাওয়ার সাপ্লাই চালু করো, পাওয়ার সুইচ চালু করো।

2. গাইড রেলের প্রস্থটি নিয়মিত করুন যতক্ষণ না এটি উত্পাদিত PCB বোর্ডের প্রস্থের সাথে সামঞ্জস্যপূর্ণ হয়।

2. বোর্ড খাওয়ানোর ধাপের সংখ্যা এবং বোর্ড প্রস্থান পয়েন্ট অবস্থান সেটিং (মানুয়াল অবস্থায় হতে হবে এবং উত্তোলন প্ল্যাটফর্ম নিম্ন সীমা অবস্থানে হয়):

1. পদক্ষেপে দূরত্ব সেটিংঃ বেজ নির্বাচন করতে বোতাম টিপুন 1 2 3 4

2. বোর্ড সমন্বয়ঃ

3. উত্পাদিত PCB এর মাঝখানে ম্যানুয়ালি ধাক্কা রড সামঞ্জস্য করুন।

4. নিশ্চিত করুন যে মেশিন বোর্ড মসৃণভাবে খাওয়ানো করতে পারেন (বোর্ড আউটপুট পয়েন্ট অবস্থান)

5. স্বয়ংক্রিয় কী চাপুন (স্বয়ংক্রিয় সুইচ)

6. পুনরায় সেট বোতাম টিপুন (উত্তোলন প্ল্যাটফর্ম স্বয়ংক্রিয়ভাবে নিম্ন সীমা বিন্দুতে ড্রপ এবং তারপর প্রথম প্লেট মুক্তি বিন্দু অবস্থানে বৃদ্ধি পায়)

7.অটোমেটিক অবস্থা

বৈশিষ্ট্যঃ

1, পিএলসি কন্ট্রোল সিস্টেম

2, ডাবল ট্র্যাক এবং ডাবল লিফট প্ল্যাটফর্মের নকশা

3, 6 ম্যাগাজিন লোডিং ক্ষমতা

4, মসৃণ এবং স্থিতিশীল PCBs প্রেরণ জন্য ডিজাইন গ্যাস সার্কিট

5, স্ট্যান্ডার্ড এসএমইএমএ

স্পেসিফিকেশনঃ

প্রকার	ডিইউ-২৫০	ডিইউ-৩০০	ডিইউ-৪০০	ডিইউ-৫০০
পাওয়ার সাপ্লাই	AC110V/AC220V 50H60Hz	AC110V/AC220V 50H60Hz	AC110V/AC220V 50H60Hz	AC110V/AC220V 50H60Hz
বায়ু সরবরাহ	5kgf/C M2	5kgf/C M2	5kgf/C M2	5kgf/C M2
পিসিবি আকার ((মিমি)	৩৫০*৫০~২৫০	৪৪৫*৫০~৩৩০	৫৩০*৫০~৩৯০	৫৩৫*৫০~৪৬০
পিসিবি নির্দেশ	বাম থেকে ডানে অথবা ডান থেকে বামে	বাম থেকে ডানে অথবা ডান থেকে বামে	বাম থেকে ডানে অথবা ডান থেকে বামে	বাম থেকে ডানে অথবা ডান থেকে বামে
ম্যাগাজিনের আকার ((মিমি)	৩৩৫৩২০৫৬৫	৪৬০৪০০৫৬৫	৫৩৫৪৬০৫৬৫	৫৩৫৫৩০৫৬৫
স্টেপ পিচ ((মিমি)	10,20,30,40	10,20,30,40	10,20,30,40	10,20,30,40
পরিবহন উচ্চতা ((মিমি)	৯০০±২০	৯০০±২০	৯০০±২০	৯০০±২০
ট্রান্সমিশন গতি	6m/S	10m/S	10m/S	10m/S
প্রধান মোটর শক্তি	৪৪০ ওয়াট	৪৪০ ওয়াট	৪৪০ ওয়াট	৪৪০ ওয়াট
মেশিনের আকার ((মিমি)	151015301250	191016301250	216017601250	২১৬০১৯০০১২৫০
ওজন ((কেজি)	320	350	380	410

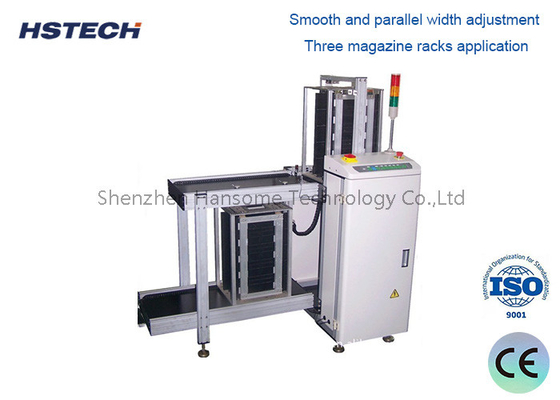

টাচ স্ক্রিন পিএলসি কন্ট্রোল সিস্টেম 6 ম্যাগাজিন লোডিং ক্ষমতা সঙ্গে পিসিবি আনলোডার হ্যান্ডলিং সরঞ্জাম 2

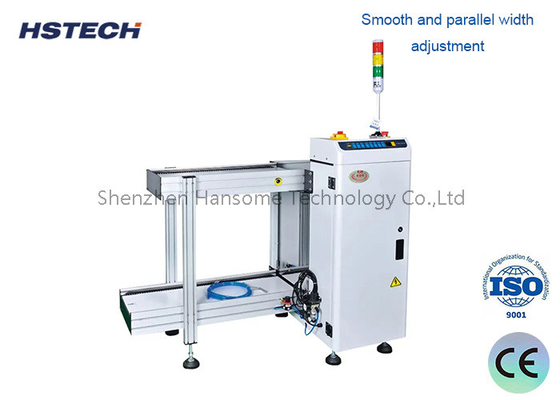

টাচ স্ক্রিন পিএলসি কন্ট্রোল সিস্টেম 6 ম্যাগাজিন লোডিং ক্ষমতা সঙ্গে পিসিবি আনলোডার হ্যান্ডলিং সরঞ্জাম 3

টাচ স্ক্রিন পিএলসি কন্ট্রোল সিস্টেম 6 ম্যাগাজিন লোডিং ক্ষমতা সঙ্গে পিসিবি আনলোডার হ্যান্ডলিং সরঞ্জাম 4
