JUKI 2000 সিরিজের JUKI 504 এর জন্য বহুমুখী যথার্থ সিরামিক SMT ডোজেল

JUKI 2000 সিরিজের JUKI 504 এর জন্য বহুমুখী যথার্থ সিরামিক SMT ডোজেল

বৈশিষ্ট্য

1. উচ্চ মানের উত্পাদনঃ ফুজি ডোজ তাদের উচ্চ মানের এবং নির্ভরযোগ্যতার জন্য পরিচিত। তারা উচ্চ মানের উপকরণ তৈরি করা হয়,তাদের পারফরম্যান্স এবং স্থায়িত্ব নিশ্চিত করার জন্য সুনির্দিষ্ট প্রক্রিয়াকরণ এবং পরীক্ষার মধ্য দিয়ে যেতে হবেফুজি ইলেকট্রনিক্স উৎপাদন শিল্পের কঠোর প্রয়োজনীয়তা পূরণের জন্য নির্ভরযোগ্য ডোজ সরবরাহ করতে প্রতিশ্রুতিবদ্ধ।
2. মাল্টিফাংশনালিটিঃ ফুজি ডোজগুলির বিস্তৃত অভিযোজনযোগ্যতা রয়েছে এবং বিভিন্ন আকার এবং ধরণের উপাদানগুলি পরিচালনা করতে ব্যবহার করা যেতে পারে। তারা বিভিন্ন এসএমটি সরঞ্জাম এবং প্রক্রিয়াগুলির জন্য উপযুক্ত,এসএমটি মেশিন সহ, রিফ্লো সোল্ডারিং মেশিন ইত্যাদি ফুজি ডোজগুলি চিপ টাইপ উপাদানগুলি যেমন প্রতিরোধক, ক্যাপাসিটার, চিপ ইত্যাদি বাছাই এবং মাউন্ট করার জন্য ব্যবহার করা যেতে পারে।
3. উচ্চ নির্ভুলতা অবস্থানঃ ফুজি নল নকশা সঠিক এবং চমৎকার অবস্থান ক্ষমতা আছে।তারা সঠিকভাবে চয়ন এবং মুদ্রিত সার্কিট বোর্ডের লক্ষ্য অবস্থানে উপাদান স্থাপন করতে পারেনএই উচ্চ-নির্ভুল অবস্থান উৎপাদন দক্ষতা এবং গুণমান উন্নত করতে সাহায্য করে।
4. দ্রুত প্রতিস্থাপনঃ ফুজি নল এর নকশা প্রতিস্থাপন এবং রক্ষণাবেক্ষণ করা সহজ। ইলেকট্রনিক উত্পাদন প্রক্রিয়াতে,এটি সমাবেশ প্রয়োজনীয়তা এবং উপাদান ধরনের অনুযায়ী nozzles প্রতিস্থাপন করা প্রয়োজনফুজি নজলগুলির দ্রুত প্রতিস্থাপন ফাংশন ডাউনটাইম হ্রাস করতে পারে এবং উত্পাদন দক্ষতা উন্নত করতে পারে।

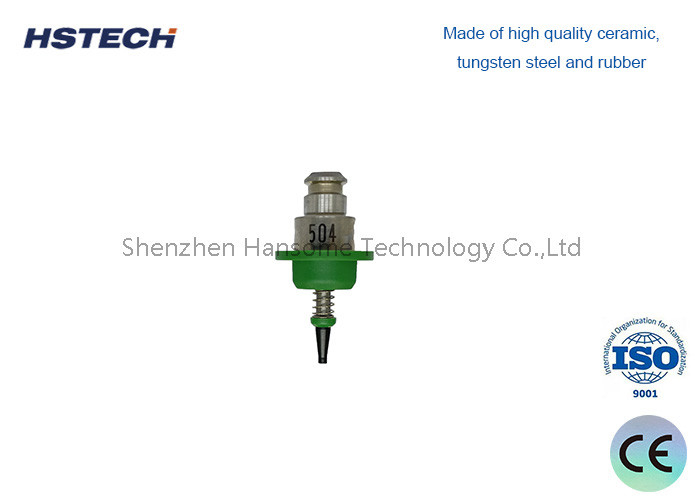

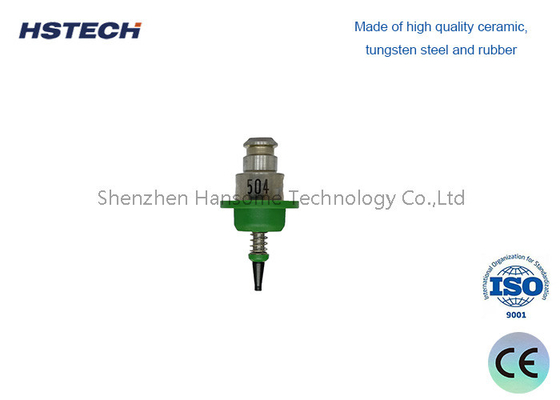

এই JUKI 504 নলটি JUKI 2000 সিরিজের চিপ মাউন্টারের জন্য ব্যবহৃত হয়, SMD পিক এবং প্লেসে, এটি উচ্চ মানের সিরামিক, টংস্টেন স্টিল এবং রাবার দিয়ে তৈরি।

বিশেষ উল্লেখ

এসএমটি (সার্ফেস মাউন্ট টেকনোলজি) ডোজ একটি গুরুত্বপূর্ণ উপাদান যা স্বয়ংক্রিয় এসএমটি সরঞ্জামগুলিতে ব্যবহৃত হয়।তার প্রধান ফাংশন ফিডার থেকে পৃষ্ঠ মাউন্ট উপাদান অপসারণ এবং পিসিবি বোর্ডে তাদের স্থাপন করা হয়. সাকশন ডোজের কাঠামোগত নীতি নিম্নরূপঃ

1. inflation principle: suction nozzle usually adopts the inflation principle, which generates or applies negative pressure inside the nozzle to absorb the SMT components.................................সাধারণত শোষণ ডোজ ভিতরে একটি গহ্বর আছে, যা বায়ু উত্স এবং ভ্যাকুয়াম সিস্টেমের সাথে সংযুক্ত। যখন শোষণ উপাদান প্রয়োজন হয়, তখন গহ্বরে নেতিবাচক চাপ প্রয়োগ করা হয়, যা শোষণ নলকে নেতিবাচক চাপের পরিবেশে পরিণত করে।

2. সাকশন কাপ কাঠামোঃ সাকশন ডোজেলের শেষটি সাধারণত একটি সাকশন কাপ দিয়ে সজ্জিত থাকে, যার একাধিক ছোট গর্ত রয়েছে। যখন সাকশন ডোজেলের গহ্বরে নেতিবাচক চাপ প্রয়োগ করা হয়,বায়ু শোষণ কাপ উপর ছোট গর্ত মাধ্যমে শোষণ করা হবে, নেতিবাচক চাপ শোষণ উৎপন্ন করে। বিভিন্ন আকার এবং আকৃতির উপাদানগুলিকে সামঞ্জস্য করার জন্য শোষণ কাপগুলি সাধারণত নরম উপকরণ থেকে তৈরি করা হয়।

3. যোগাযোগের নীতিঃ যখন ডোজের শোষণ কাপটি এসএমটি উপাদানটির পৃষ্ঠের সাথে যোগাযোগ করে, নেতিবাচক চাপের কারণে, শোষণ কাপ এবং উপাদানটির মধ্যে একটি সিল গঠন করা হয়,যাতে উপাদানটি নজলে দৃঢ়ভাবে শোষিত হতে পারেএই প্রক্রিয়ায়, নল এবং উপাদান মধ্যে যোগাযোগ শক্তি সঠিক হতে হবে, উপাদান ক্ষতি এড়ানোর সময় পর্যাপ্ত adsorption শক্তি বজায় রাখা।

JUKI 2000 সিরিজের নল মডেল

E36087290A0 JUKI NOZZLE 500 ASSY.1.০x০5
E36007290A0 JUKI NOZZLE 501 সমাবেশ 0.7×0.4
E36017290A0 JUKI NOZZLE 502 সমাবেশ O 0.7/O 0.4
E36027290A0 JUKI NOZZLE 503 সমাবেশ O 1.0/O 0.6
E36037290A0 JUKI NOZZLE 504 সমাবেশ O 1.6/O 1.0
E36047290A0 JUKI NOZZLE 505 সমাবেশ O 3.5/O 1.7
E36057290A0 JUKI NOZZLE 506 সমাবেশ O 5.0/O 3.2
E36067290A0 JUKI NOZZLE 507 সমাবেশ O 8.5/O 5.0
E36077290A0 JUKI NOZZLE 508 সমাবেশ O 9.5/O 8.0
