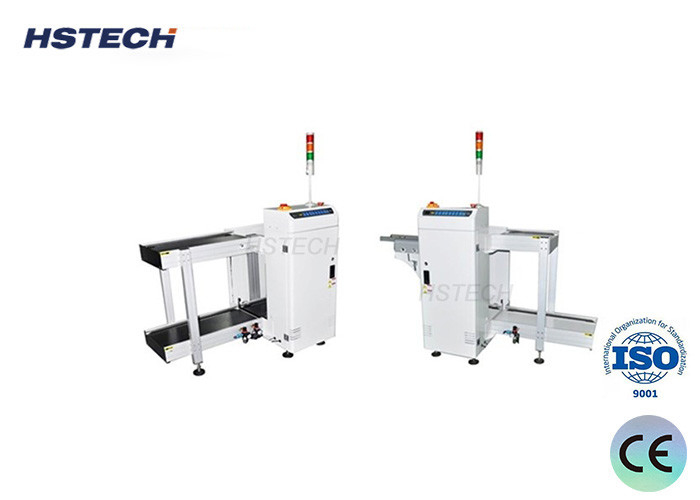

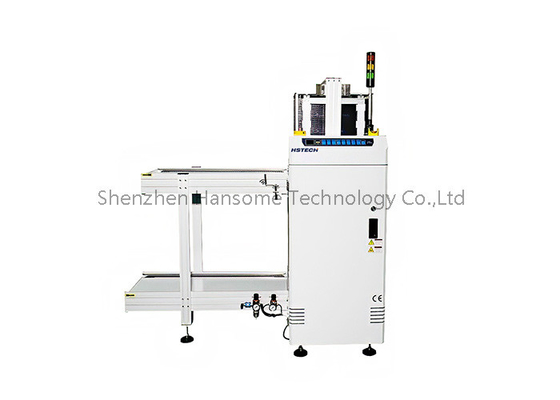

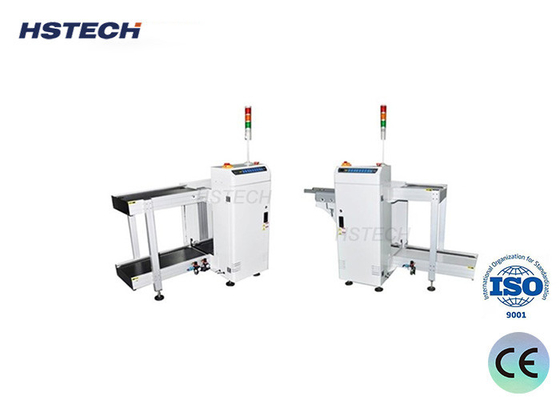

শীর্ষ এবং নীচের বায়ুসংক্রান্ত clamps PCB লোডার কোন ভাঙ্গন গ্যারান্টি জন্য

ব্র্যান্ড নাম:	HSTECH
মডেল নম্বর:	HS-LD330
MOQ.:	1SET
মূল্য:	negotiable
অর্থ প্রদানের শর্তাবলী:	D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
সরবরাহের ক্ষমতা:	প্রতি মাসে 200 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Product name:

Multiple magazine PCB Loader

Other name:

SMT board loading machine

Power supply:

AC110V/220V,50/60Hz

Air pressure:

4-6 bar

PCB thickness:

Min 0.4mm

Pitch selection:

10-40mm

Conveyor speed:

0.5-20M/min or customized

Communication:

SMEMA

প্যাকেজিং বিবরণ:

কাঠের প্যাকেজ

যোগানের ক্ষমতা:

প্রতি মাসে 200 সেট

পণ্যের বর্ণনা

উচ্চ দক্ষতা SMEMA সিগন্যাল PCB লোডার হ্যান্ডলিং মেশিন

প্রবর্তন

PCB loading and unloading machine is used for PCB feeding and conveying at the beginning of the SMT production line and receiving and storing the PCB at the end of the production line to the turnover rack. এই মেশিন বল স্ক্রু সঙ্গে মাইক্রো কন্ট্রোল সিস্টেম গ্রহণ, পুরো মেশিন স্থিতিশীল এবং সঠিকভাবে প্রেরণ চালায়. অপারেশন কন্ট্রোল প্যানেল একটি সত্য রঙ টাচ স্ক্রিন গ্রহণ,যা চালানো সহজ এবং ব্যবহার করা সহজএটি একতরফা বা দ্বি-তরফা সার্কিট বোর্ডের পুনরাবৃত্তি পরিবহনের জন্য উপযুক্ত, যা শ্রম ব্যয়কে ব্যাপকভাবে হ্রাস করে এবং দক্ষতা সরবরাহ করে।

প্রয়োগ

এই ইউনিটটি পিসিবি লোড করার জন্য এবং এসএমটি উত্পাদন লাইনে পিসিবি পরিবহনের জন্য ব্যবহৃত হয়।

বৈশিষ্ট্য

1মডিউল ডিজাইন।

2, স্থিতিশীলতা শক্তিশালী নকশা দ্বারা উন্নত।

3, অর্থনৈতিক নকশা বাহু পরীক্ষা।

4, উপরের এবং নীচের বায়ুসংক্রান্ত clamps ম্যাগাজিন র্যাক নিরাপদ করতে।

5লোডিং এবং আনলোডিংয়ের সময় পিসিবি ভাঙ্গার কোনও গ্যারান্টি নেই।

6এসএমইএমএ সামঞ্জস্যপূর্ণ।

স্পেসিফিকেশন

পণ্যের নাম	পিসিবি লোডার মেশিন
পরিবহন উচ্চতা	৯১০±৩০ মিমি
পিসিবি লোডিংয়ের সময়	প্রায় ৬ সেকেন্ড
ম্যাগাজিন প্রতিস্থাপনের সময়	প্রায় ৩০ সেকেন্ড
পরিবহণের দিক	L~R, অথবা R~L
অপারেশন	ফ্রন্ট অপারেশন
ট্র্যাকের স্থির দিক	সামনের দিক ((অথবা নির্দিষ্ট করুন)
পাওয়ার সাপ্লাই	220V,50/60Hz,±10%
বায়ু চাপ	৪-৬ বার
পিসিবি বেধ	মিনিট ০.৪ মিমি
ম্যাগাজিন qty	উপরের দিকে ১ পিসি, নীচের দিকে ২ পিসি
উচ্চতা নির্বাচন	১-৪ ((১০ মিমি পিচ)
কনভেয়র স্পিড	0.5-20M/মিনিট অথবা কাস্টমাইজড
সিগন্যাল	এসএমইএমএ

মডেল নির্বাচন

মডেল	HS-LD250	HS-LD330	HS-LD390	HS-LD460
কার্যকর পিসিবি দৈর্ঘ্য	৫০৫০~৩৫০২৫০ মিমি	৫০৫০~৪৫৫৩৩০ মিমি	৫০৫০~৫৩০৩৯০ মিমি	৫০৫০~৫৩০৪৬০ মিমি
মেশিনের আকার	১৪০০৮০০১২০০ মিমি	১৬৫০৮৮০১২০০ মিমি	18009401200 মিমি	১৮০০১০১০১২০০ মিমি
ম্যাগাজিনের আকার	৩৫৫৩২০৫৬৩ মিমি	৪৬০৪০০৫৬৩ মিমি	৫৩৫৪৬০৫৭০ মিমি	৫৩৫৫৩০৫৭০ মিমি
ওজন	১৪০ কেজি	১৮০ কেজি	২২০ কেজি	২৬০ কেজি

মনোযোগ দিন।
1. প্রথমবার স্বয়ংক্রিয় অপারেশন শুরু করার আগে সরঞ্জামটি বন্ধ করুন বা নিশ্চিত করুন যে উত্তোলন টেবিলটি স্থানান্তরিত হয়।
2- অপারেশন চলাকালীন মেশিন থেকে মাথা এবং হাত দূরে রাখুন।
3. অপটিক্যাল অক্ষ তেল এবং চেইন উপর উপাদান লাইট উপর ধ্বংসাবশেষ পরিষ্কার।

শীর্ষ এবং নীচের বায়ুসংক্রান্ত clamps PCB লোডার কোন ভাঙ্গন গ্যারান্টি জন্য 0

কন্ট্রোল বোতাম এবং বৈদ্যুতিক বক্স

শীর্ষ এবং নীচের বায়ুসংক্রান্ত clamps PCB লোডার কোন ভাঙ্গন গ্যারান্টি জন্য 1

প্যাকেজিং সম্পর্কে
