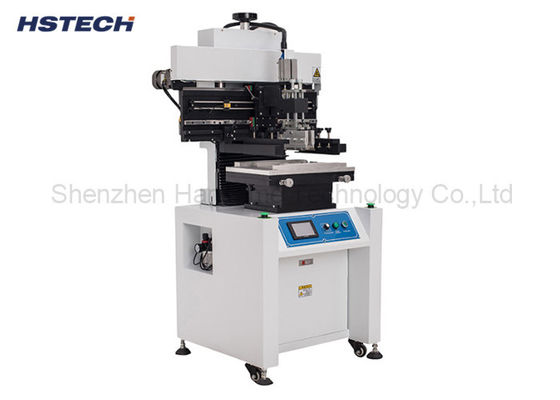

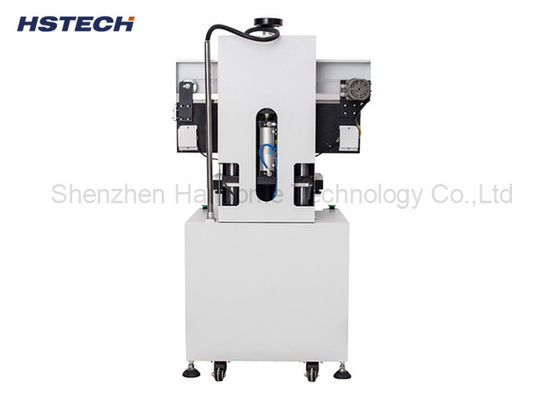

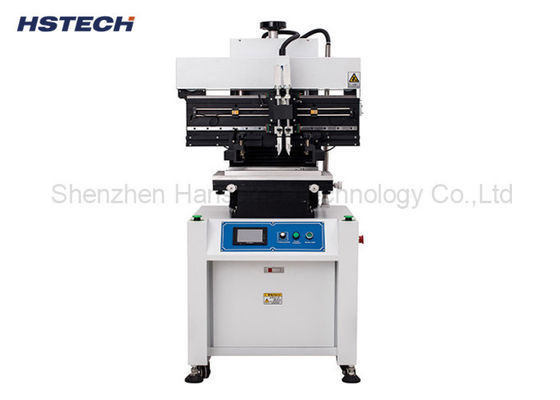

সিঙ্গল ফেজ সেমি-অটোম্যাটিক স্ক্রিন প্রিন্টার সোল্ডার পেস্ট মেশিন

সিঙ্গল ফেজ সেমি-অটোম্যাটিক স্ক্রিন প্রিন্টার সোল্ডার পেস্ট মেশিন

পরিচয় করিয়ে দিন
সেমি-অটোমেটিক সোল্ডার পেস্ট প্রিন্টার হল একটি ডিভাইস যা মুদ্রিত সার্কিট বোর্ড (পিসিবি) এ সোল্ডার পেস্ট প্রয়োগ করতে ব্যবহৃত হয়। It is an important step in the SMT (Surface Mount Technology) assembly process and is used to accurately apply solder paste to the pads on the PCB so that components can be soldered to the PCB in the subsequent patch process.

নিম্নলিখিতটি হল সেমি-অটোমেটিক সোল্ডার পেস্ট প্রিন্টিং মেশিনের একটি সাধারণ ভূমিকাঃ

1সরঞ্জাম কাঠামোঃ আধা স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টিং মেশিন সাধারণত নিম্নলিখিত প্রধান উপাদান গঠিতঃ
ওয়ার্কবেঞ্চঃ পিসিবিকে সমর্থন এবং অবস্থান দেওয়ার জন্য ব্যবহৃত হয়।
2প্রিন্টিং স্কুইজিঃ পিসিবি-র প্যাডগুলিতে সমানভাবে সোল্ডার পেস্ট প্রয়োগের জন্য দায়ী।
3স্টেনসিল ফিক্সিং ডিভাইসঃ সঠিকভাবে সোল্ডার পেস্ট প্রয়োগ নিশ্চিত করার জন্য মুদ্রণ স্টেনসিল ফিক্সিংয়ের জন্য ব্যবহৃত হয়।


স্পেসিফিকেশন

বৈশিষ্ট্য

1. মেশিনটি পিএলসি কন্ট্রোল সিস্টেম গ্রহণ করে।
2. মেশিনের ভিতরেচার অঙ্কের কাউন্টার।
3. উল্লম্ব কাঠামো, স্ক্রিন ফ্রেমটি বৈদ্যুতিক দ্বারা উল্লম্বভাবে উপরে এবং নীচে উত্তোলন করে, রৈখিক গাইড দ্বারা প্রিন্টিং হেডের বাম এবং ডান পদক্ষেপের ট্রান্সভার্স স্ট্রোক চালায়।
4স্ক্রিনের ফ্রেমটি ডিফারনেট উচ্চতার সাথে সামঞ্জস্য করার জন্য উপরে এবং নীচে সামঞ্জস্য করা যেতে পারে।
5. চার পয়েন্ট স্টেনসিল পজিশনিং, মুদ্রণ নির্ভুলতা ± 0.02 মিমি, নমনীয় স্টেনসিল ফ্রেম, বিভিন্ন আকারের স্টেনসিল ব্যবহার করতে পারে।

6, স্কিউগি সামঞ্জস্যযোগ্য হতে পারে, সীসা মুক্ত স্টেইনলেস স্টীল স্ক্র্যাপার জন্য সুবিধাজনক, 200-350options।

7পিসিবি পজিশনিংয়ের জন্য নমনীয় পিন ডিম্বল, ডাবল সাইড পিসিবি মুদ্রণ করতে পারে।

8, LED টাচ স্ক্রিন স্ক্রাপারের গতি সামঞ্জস্য করতে পারে, এছাড়াও উচ্চ মানের HIWIN ব্র্যান্ড রৈখিক গাইড ব্যবহার করুন।

9, স্ক্রাপার বাম এবং ডান সমন্বয় ফ্রিকোয়েন্সি কনভার্টার নিয়ন্ত্রণ ব্যবহার করুন, পর্দায় মুদ্রণ গতি সেট করতে পারেন, নিশ্চিত মুদ্রণ গতি ধারাবাহিক হয়,তারপর মুদ্রণ বেধ আরো সমানভাবে.
কাজ করার নীতিঃ

1প্রস্তুতিঃ পিসিবিকে ওয়ার্কবেঞ্চে রাখুন এবং পিসিবি আকার এবং অবস্থান চিহ্ন অনুযায়ী এটি সামঞ্জস্য এবং অবস্থান করুন।
2স্টেনসিল প্রস্তুতকরণঃ স্টেনসিল ফিক্সচারটিতে মুদ্রিত স্টেনসিল (এছাড়াও স্টেনসিল বলা হয়) রাখুন এবং এটি পিসিবি এর সাথে সারিবদ্ধ রয়েছে তা নিশ্চিত করুন।
3. সোল্ডার পেস্ট প্রয়োগঃ আধা স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টার চালু করুন, টেমপ্লেট মাধ্যমে মসৃণভাবে মুদ্রণ scraper সরান, টেমপ্লেট গর্ত মাধ্যমে সমানভাবে সোল্ডার পেস্ট scrape,এবং টেমপ্লেট খোলার মাধ্যমে পিসিবি প্যাডগুলিতে সোল্ডার পেস্টটি প্রয়োগ করুন.
4.পিসিবি আনলোড করুন: মুদ্রণ শেষ হওয়ার পর, লেদারের প্যাস্ট দিয়ে আবৃত পিসিবিটি ওয়ার্কবেঞ্চ থেকে সরিয়ে নিন।


ফাংশন এবং বৈশিষ্ট্যঃ

1সঠিকতা এবং পুনরাবৃত্তিযোগ্যতাঃ আধা-স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টারের উচ্চ নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা রয়েছে, যা প্যাডগুলিতে সোল্ডার পেস্টের সমান প্রয়োগ এবং ধারাবাহিকতা নিশ্চিত করে।
2সামঞ্জস্য এবং অভিযোজনযোগ্যতাঃ বিভিন্ন আকার এবং ধরণের পিসিবি, পাশাপাশি বিভিন্ন সোল্ডার পেস্ট বেধের প্রয়োজনীয়তার জন্য মুদ্রণ স্কিউজি এবং স্টেনসিল ফিক্সচার সামঞ্জস্য করা যেতে পারে।
3সহজ অপারেশনঃ সেমি-অটোমেটিক সোল্ডার পেস্ট প্রিন্টারের অপারেশন তুলনামূলকভাবে সহজ।আপনি শুধুমাত্র PCB এবং solder পেস্ট প্রয়োজনীয়তা অনুযায়ী উপযুক্ত সমন্বয় এবং সেটিংস করতে হবে, এবং তারপর প্রিন্ট প্রক্রিয়া শুরু করতে স্টার্ট বোতাম টিপুন.
4উৎপাদন দক্ষতাঃ ম্যানুয়াল সোল্ডার পেস্ট প্রিন্টিংয়ের তুলনায়, আধা-স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টিং মেশিনগুলি উত্পাদন দক্ষতা উন্নত করতে পারে এবং ম্যানুয়াল অপারেশন সময় এবং শ্রম ব্যয় হ্রাস করতে পারে।
