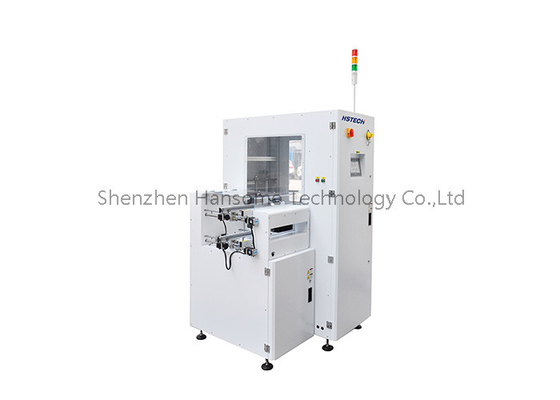

টাওয়ার লাইট ডিসপ্লে ডুয়াল রেল পিসিবি আনলোডার এনজি ওকে আনলোডার পিসিবি হ্যান্ডলিং সরঞ্জাম এসএমইএমএ সংকেত সহ

টাওয়ার লাইট ডিসপ্লে ডুয়াল রেল পিসিবি আনলোডার এনজি ওকে আনলোডার পিসিবি হ্যান্ডলিং সরঞ্জাম এসএমইএমএ সংকেত সহ

পরিচয় করিয়ে দিন

ডুয়াল রেল পিসিবি আনলোডার হল একটি ডিভাইস যা পিসিবি (প্রিন্টেড সার্কিট বোর্ড, প্রিন্টেড সার্কিট বোর্ড) সমাবেশ উত্পাদন লাইনে স্বয়ংক্রিয়ভাবে পিসিবি বোর্ডগুলি আনলোড করতে ব্যবহৃত হয়।

নিম্নলিখিতগুলি হল ডুয়াল রেল পিসিবি আনলোডারের সাধারণ কাজের নীতি এবং বৈশিষ্ট্যঃ

1. ডুয়াল রেল ডিজাইনঃ ডুয়াল রেল পিসিবি আনলোডার সাধারণত একটি ডুয়াল রেল ডিজাইন আছে, একটি ট্র্যাক উত্পাদন লাইন থেকে সমাপ্ত পিসিবি বোর্ড আনলোড করার জন্য ব্যবহৃত হয়,এবং অন্য ট্র্যাকটি খালি ট্রান্সফার বোর্ডগুলিকে অব্যাহত ব্যবহারের জন্য সমাবেশ লাইনের শুরু পয়েন্টে ফিরিয়ে আনতে ব্যবহৃত হয়.

2স্বয়ংক্রিয় আনলোডিংঃ এই সরঞ্জামটি কনভেয়র বেল্ট বা অন্যান্য রোবোটিক আর্ম সিস্টেমের মাধ্যমে সমাবেশ লাইন থেকে নির্ধারিত স্থানে পিসিবি বোর্ডগুলি আনলোড করার জন্য অটোমেশন ফাংশন দিয়ে সজ্জিত।এটা একটা স্টোরেজ হতে পারে।, একটি পরিদর্শন স্টেশন বা পরবর্তী উত্পাদন পর্যায়ে।

3স্থিতিশীল এবং নির্ভরযোগ্যঃ ডুয়াল রেল পিসিবি আনলোডার একটি স্থিতিশীল কাঠামো এবং সঠিক পজিশনিং সিস্টেম আছে যাতে আনলোডিংয়ের সময় পিসিবি বোর্ডের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করা যায়।এটি ক্ষতি বা অপব্যবহার এড়াতে সাহায্য করে.

4পরিবহন এবং সারিবদ্ধকরণঃ সরঞ্জামগুলিতে সাধারণত একটি কনভেয়র বেল্ট সিস্টেম থাকে যা নির্ভরযোগ্যভাবে পিসিবি বোর্ডগুলি পরিবহন করে এবং তাদের সঠিক অবস্থানে সারিবদ্ধ করে।এই PCB বোর্ড সঠিক আনলোড এবং পরবর্তী প্রক্রিয়াকরণ নিশ্চিত.

5. প্রোগ্রামযোগ্য নিয়ন্ত্রণঃ ডুয়াল রেল পিসিবি আনলোডার একটি নিয়ন্ত্রণ সিস্টেমের সাথে সজ্জিত যা প্রয়োজন অনুযায়ী প্রোগ্রাম এবং সামঞ্জস্য করা যেতে পারে। অপারেটিং পরামিতি যেমন পরিবাহক গতি,বিভিন্ন PCB বোর্ডের আকার এবং উৎপাদন প্রয়োজনীয়তা অনুযায়ী আনলোডিং অবস্থান এবং সারিবদ্ধতা সেট করা যেতে পারে.

স্পেসিফিকেশন

বৈশিষ্ট্য

1, সত্য রঙ টাচ স্ক্রিন নিয়ন্ত্রণ

2, মিটসুবিশি পিএলসি

3, ম্যাগাজিন ক্যাপাসিটিঃ উপরের 1, নীচের 1, অথবা কাস্টমাইজড

4, নির্বাচনী পিচঃ 10mm, 20mm, 30mm, 40mm

5, পিসিবি পরিবহন দিকঃ এল-আর, অথবা আর-এল,ঐচ্ছিক

6ম্যানুয়াল/অটোমেটিক রান মোড নির্বাচন

7, সামনের রেল ফিক্সড বা পিছনের রেল ফিক্সড,ঐচ্ছিক

8, এসএমটি অ্যাপ্লিকেশনের জন্য স্ট্যান্ডার্ড উচ্চতা ((920±20mm)

9, টাওয়ার লাইট প্রদর্শন

10, এসএমইএমএ সিগন্যাল

অ্যাপ্লিকেশন দৃশ্যকল্প

এসএমটি উৎপাদন লাইনের ব্যাকএন্ডঃসারফেস মাউন্ট টেকনোলজি (এসএমটি) উত্পাদন লাইনে, বিভিন্ন ইলেকট্রনিক উপাদানগুলি PCB বোর্ডে স্থাপন মেশিন দ্বারা মাউন্ট করা হয়,এবং তারপর লোডিং প্রক্রিয়া যেমন রিফ্লো লোডিং পরে, পিসিবি বোর্ড ট্রান্সমিশন ট্র্যাকের মাধ্যমে ডাবল-ট্র্যাক পিসিবি আনলোডারে পৌঁছে যাবে। এই সময়ে আনলোডার এসএমটি উত্পাদন লাইন থেকে সোল্ডার উপাদানগুলির সাথে পিসিবি বোর্ডটি আনলোড করবে,এবং তারপর পরবর্তী পরিদর্শন লিঙ্ক এটি স্থানান্তর, যেমন AOI (স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন) সরঞ্জাম, লোডিংয়ের গুণমান এবং উপাদান স্থাপন সঠিক কিনা তা পরীক্ষা করতে।

অটোমেটেড উৎপাদন লাইনের সাথে সংহতকরণঃডাবল-ট্র্যাক পিসিবি আনলোডার পুরো স্বয়ংক্রিয় পিসিবি উত্পাদন সিস্টেমের সাথে ভালভাবে সংহত করা যেতে পারে।এটি যোগাযোগ ইন্টারফেসের মাধ্যমে উৎপাদন লাইন নিয়ন্ত্রণ সিস্টেম থেকে নির্দেশাবলী গ্রহণ করতে পারে (যেমন শিল্প ইথারনেট ইন্টারফেস বা RS-485 ইন্টারফেস, ইত্যাদি), যেমন লোডিং শুরু করা, লোডিং বন্ধ করা, ট্র্যাকের প্রস্থ সামঞ্জস্য করা ইত্যাদি।ত্রুটি আছে কি না, আনলোড PCB বোর্ডের সংখ্যা, ইত্যাদি) উৎপাদন লাইন নিয়ন্ত্রণ সিস্টেম সমগ্র উত্পাদন প্রক্রিয়া বুদ্ধিমান ব্যবস্থাপনা উপলব্ধি করতে।
