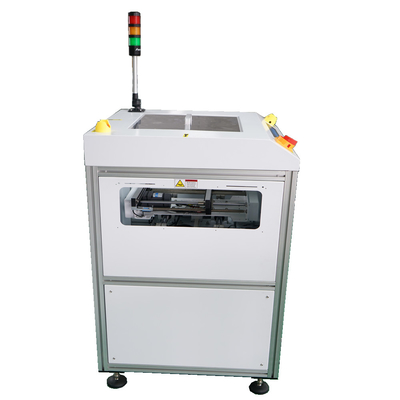

মসৃণ এবং সমান্তরাল পিসিবি টার্ন কনভেয়র নরম LED বোতাম নিয়ন্ত্রণ সঙ্গে পিসিবি হ্যান্ডলিং সরঞ্জাম

মসৃণ এবং সমান্তরাল পিসিবি টার্ন কনভেয়র নরম LED বোতাম নিয়ন্ত্রণ সঙ্গে পিসিবি হ্যান্ডলিং সরঞ্জাম

পরিচয় করিয়ে দিন
একটি পিসিবি টার্ন কনভেয়র একটি ডিভাইস যা ইলেকট্রনিক্স উত্পাদন প্রক্রিয়াতে একটি কনভেয়র সিস্টেম হিসাবে ব্যবহৃত হয় যা উত্পাদন লাইনে মুদ্রিত সার্কিট বোর্ডগুলি (পিসিবি) ঘোরানো বা ঘোরানোর জন্য ব্যবহৃত হয়।এটি প্রায়শই বিভিন্ন প্রক্রিয়া ধাপের মধ্যে পিসিবি ওরিয়েন্টেশন পরিবর্তন বা অবস্থানের পরিবর্তন সক্ষম করতে পৃষ্ঠ মাউন্ট (এসএমটি) উত্পাদন লাইনে ব্যবহৃত হয়.

পিসিবি টার্ন কনভেয়র এর প্রধান ফাংশন হল পরবর্তী প্রক্রিয়া ধাপগুলির প্রয়োজনীয়তার সাথে খাপ খাইয়ে নেওয়ার জন্য এক দিক বা অবস্থান থেকে অন্য দিকে পিসিবি স্থানান্তর করা। এটি নিম্নলিখিত ক্রিয়াকলাপগুলি অর্জন করতে পারেঃ

ফ্লিপ ফাংশনঃ পিসিবি টার্ন কনভেয়র এসএমটি প্রক্রিয়া চলাকালীন দ্বৈত-পার্শ্বযুক্ত সমাবেশের জন্য পিসিবিকে এক দিক থেকে অন্য দিকে ফ্লিপ করতে পারে। পিসিবিকে ফ্লিপিং ডিভাইসে স্থানান্তর করে এবং তারপরে এটি ঘোরান বা ফ্লিপ করে,নিশ্চিত করুন যে অন্য দিকে উপাদান মাউন্ট বা soldered হয়.
ঘূর্ণন ফাংশনঃ কখনও কখনও পরবর্তী প্রক্রিয়া সরঞ্জাম বা মেশিনগুলির সাথে ইন্টারফেস করার জন্য পিসিবিকে এক দিক থেকে অন্য দিকে ঘোরানো প্রয়োজন।পিসিবি টার্ন কনভেয়র উত্পাদন লাইনে পিসিবি সঠিক সারিবদ্ধতা নিশ্চিত করতে দ্রুত এবং সঠিক ঘূর্ণন অপারেশন অর্জন করতে পারেন.
সংযোগ লাইনঃ পিসিবি টার্ন কনভেয়র সাধারণত অন্যান্য সরঞ্জাম বা কনভেয়র সিস্টেমের সাথে সংযোগযুক্ত হয় যাতে বিরামবিহীন পিসিবি পরিবহন অর্জন করা যায়।এটি উত্পাদন লাইনে পিসিবিগুলির মসৃণ প্রবাহ নিশ্চিত করার জন্য আপস্ট্রিম এবং ডাউনস্ট্রিম সরঞ্জামগুলির সাথে মিলিত হতে পারে.


বৈশিষ্ট্য

1, 90 মধ্যে PCB প্রবাহ দিক পরিবর্তন করুন,180২৭০ ডিগ্রি।

2, গ্রাহকের প্রয়োজনীয়তা উপর ভিত্তি করে স্থির রেল নির্বাচন।

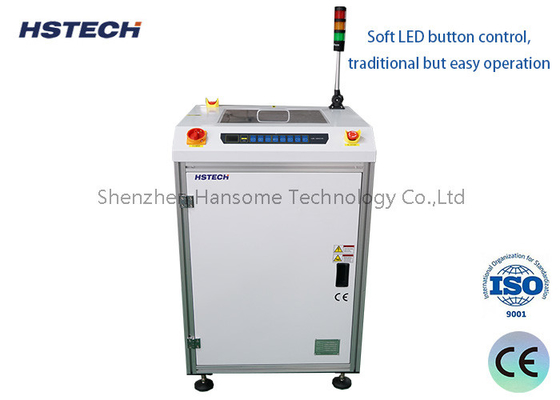

3, নরম LED বোতাম নিয়ন্ত্রণ, ঐতিহ্যগত কিন্তু সহজ অপারেশন।

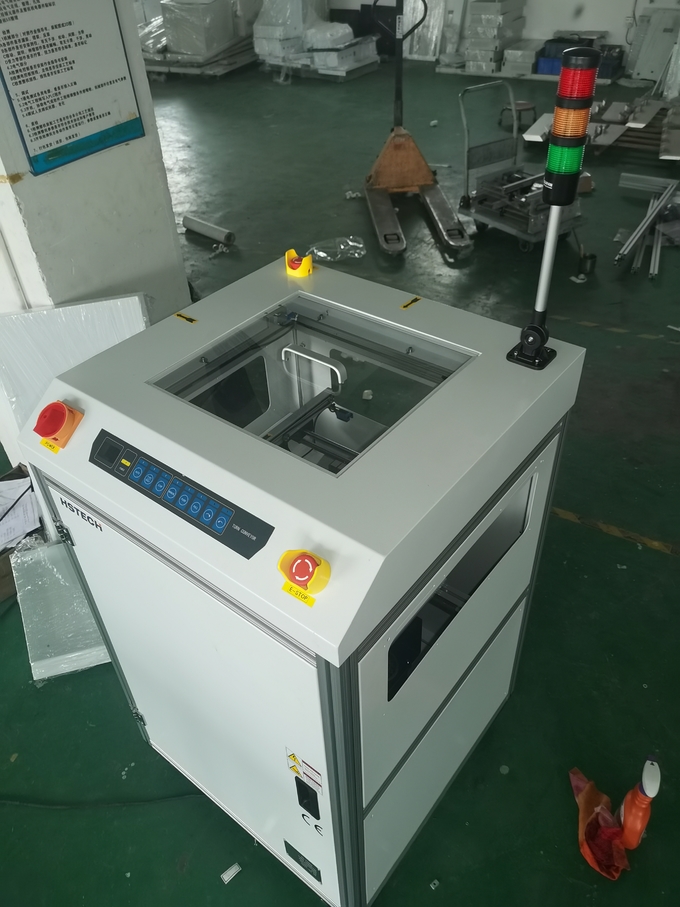

4, শীর্ষ পাশ নিরাপত্তা স্বচ্ছ কভার, অপারেশন পুরো কাজ প্রক্রিয়া দেখতে পারেন।

5, অন্তর্নির্মিত টর্ক সীমাবদ্ধকরণের সাথে বন্ধ নকশা উচ্চ স্তরের নিরাপত্তা নিশ্চিত করে।

6, Hiwin রৈখিক গাইড এবং সীসা স্ক্রু মসৃণ এবং সুনির্দিষ্ট ঘূর্ণন করতে।

7, কনভেয়রগুলির মধ্যে স্থানান্তর ফাঁককে হ্রাস করুন।

8, পিসিবি ট্রাফিক প্রবাহ কাস্টমাইজ করা যেতে পারে।

8, মসৃণ এবং সমান্তরাল প্রস্থের সমন্বয় ((লিড স্ক্রু) ।

9এসএমইএমএ সামঞ্জস্যপূর্ণ।

স্পেসিফিকেশন

প্রয়োগ

টার্ন কনভেয়রটি প্রক্রিয়া প্রবাহ অব্যাহত রাখার জন্য কোণের চারপাশে পিসিবি স্থানান্তর করতে ব্যবহৃত হয়। ঘড়ি বুদ্ধিমান বা কাউন্টার ঘড়ি বুদ্ধিমান ঘূর্ণন পাওয়া যায়। এই ইউনিটটি একটি উত্পাদন লাইনে পিসিবি পুনঃনির্দেশ করতে ব্যবহৃত হয়।
পিসিবি গ্রহণ করা হয় এবং রেলের শেষে স্থানান্তরিত হয়। ক্যারেজটি এগিয়ে যায় এবং তারপরে 90 ডিগ্রি ঘুরতে থাকে। পিসিবি সরবরাহের পরবর্তী প্রক্রিয়াটির সাথে সারিবদ্ধ করার জন্য ক্যারেজটি এগিয়ে যায়।একবার স্থানান্তরিত হলে, ক্যারেজ অন্য PCB অনুরোধ করার জন্য বাড়িতে ফিরে আসে।

প্যাকেজিং সম্পর্কে
